Aperçu ProduitsPin Connectors Waterproof multi

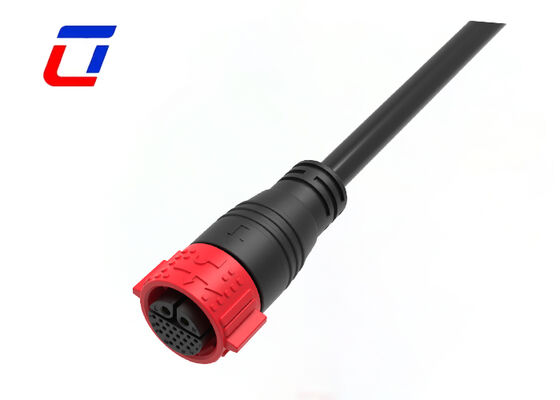

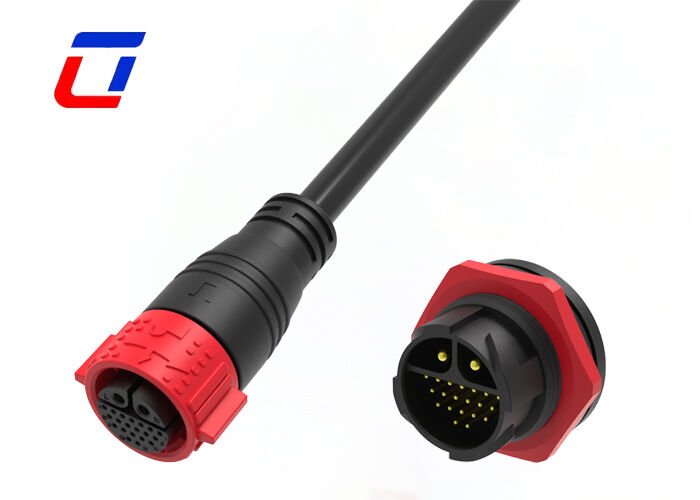

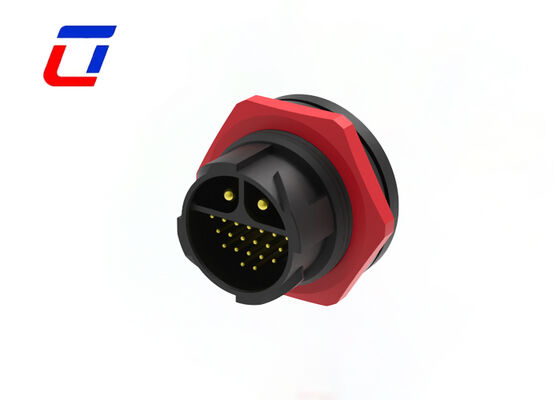

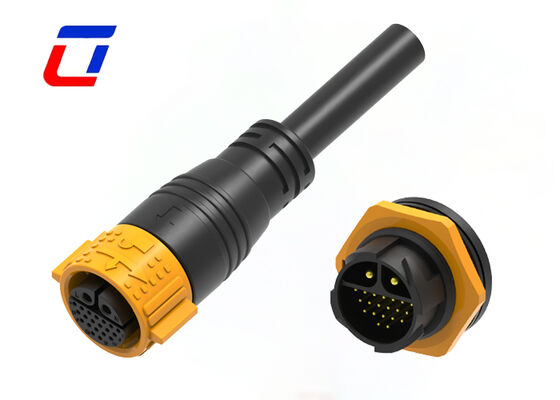

2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel

2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel

  • 2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel
  • 2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel
  • 2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel
  • 2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel
2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs/TUV/UL
Numéro de modèle: M25
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: Jusqu'à 1 000 m d'altitude
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Nombre de broches: Connecteur étanche 2+20 broches Matériel de contact: Laiton Plaqué Or
Plage de température: -40 ℃ ~ + 105 ℃ Indice d'étanchéité: IP67
Application: Panneau solaire Couleur: Rouge/Bleu/Vert
Indice de résistance aux flammes: UL94-V0
Mettre en évidence:

2+20 pin waterproof connector

,

M25 outdoor IP67 cable connector

,

waterproof signal panel connector

2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel
2+20 Pin Quick Release IP67 Wire To Board Power And Signal Connectors. M25 Power Signal Connector 2+20 Pin IP67 20A+5A Wire To Board Connector.
Product Overview
Signal And Power Multi Connectors M25 2+20 Pin Waterproof 300 Volt Wire To Board
Key Features
  • High Waterproof Performance: IP67 protection grade prevents dust, rainwater, and pollutants from entering. Withstands short-term immersion (≤1m depth, ≤30 minutes) without affecting signal transmission.
  • Standard M25 Interface Design: Push-lock interface with excellent sealing and firm installation. Compatible with standard M25 mounting accessories for easy assembly and maintenance.
  • 2+20 Pin Configuration: 22 pins total (2 power + 20 signal) for separate power supply and signal transmission. Supports multi-channel cable-to-board connections.
  • Cable to Board Connection: Specialized C2B connection with precise pin positioning and tight contact for low resistance and stable signal transmission.
  • Outdoor & Panel-Mounted Application: Resistant to high/low temperatures, UV radiation, and aging. Designed for seamless panel integration in harsh outdoor environments.
  • Stable Signal Transmission: High-quality conductive materials with excellent conductivity and corrosion resistance for minimal signal loss and interference.
Application Industries
Communications Equipment Product Coding Machines & Inkjet Systems Solar Systems Electric Power Equipment Laboratory Forensic & Pathology Equipment Heavy Machinery Industrial Inkjet Equipment
Technical Specifications
Electrical Parameters
Number of Poles 22 pin wire to board connector
Current Rating 20A + 5A
Voltage Rating 300VAC max
Durability Voltage 2500VAC @ 60 s
Technical Parameters
Contact Resistance 10 mΩ max
Insulation Structure 500 MΩ at 500VDC
Operating Temperature -40°C ~ +105°C
IP Class IP67 (1m / 30min)
Mold Material PA66
Contact/Terminal Material Gold Plated Brass
Seal Material Silicone
Operation Parameters
Voltage Rating 600VAC max
Current Rating 40A max
Min Wire Size OD 6.5mm ~ 10mm
Max Wire Size OD 10.5mm ~ 18mm
Max Cable Cross Section Area 0.5mm² ~ 6.0mm²
Product Configuration
2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel 0
Product Dimension
2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel 1
Technical Details
2+20 Pin Waterproof Connector M25 Outdoor IP67 Cable Connectors Signal Panel 2
Frequently Asked Questions
What is rated voltage?
Rated voltage, also known as operating voltage, depends on the connector insulation material used and the spacing between contact sizes. Some components or devices may not function properly below their rated voltage.
Is there a discount for large-quantity orders?
Yes, we offer tiered discounts for bulk orders. The more you order, the more competitive the price. Please inform us of your expected quantity for a customized quotation.
How to track my shipment?
Once goods are shipped, we provide tracking numbers and logistics platform links. You can track real-time status online or contact our team for updates.

Produit Tag:

Connecteurs de câbles étanches,

Fil pour embarquer des connecteurs,

Connecteurs circulaires imperméables
