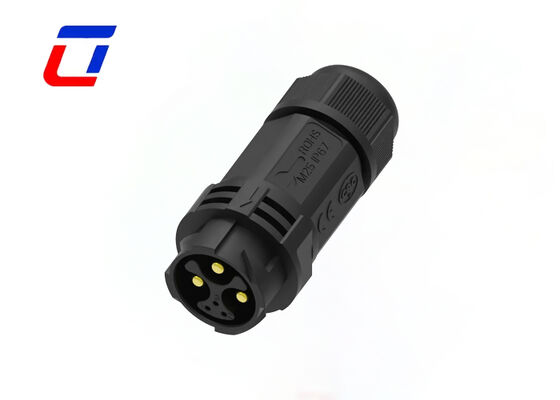

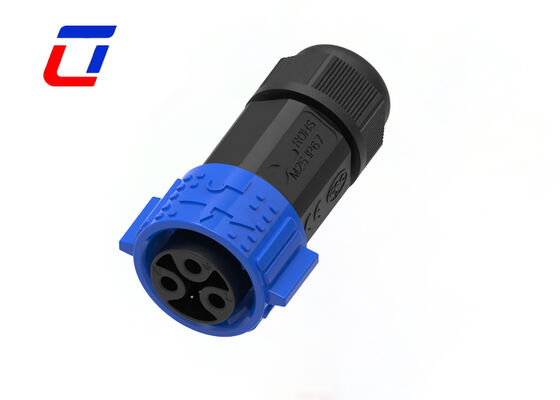

Name: M25 IP67 connecteur étanche rond 3+3 connecteurs de verrouillage rapide de données et d'alimentation
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

M25 IP67 connecteur étanche rond 3+3 connecteurs de verrouillage rapide de données et d'alimentation

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Jusqu'à 1 000 m d'altitude
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+3PIN	Indice d'étanchéité:	IP67
Actuel:	15A	Plage de température:	-40 ℃ ~ + 105 ℃
Matériel:	Nylon	Taper:	fil pour câbler le connecteur
Fonctions mécaniques:	Connexion/déconnexion rapide
Mettre en évidence:	Connecteur étanche M25 3+3 broches , Connecteur à verrouillage rapide rond IP67 , connecteur d'alimentation et de données étanche à l'eau

Connecteurs étanches fiables PA66 M25 3+3 broches IP67 Connecteur circulaire

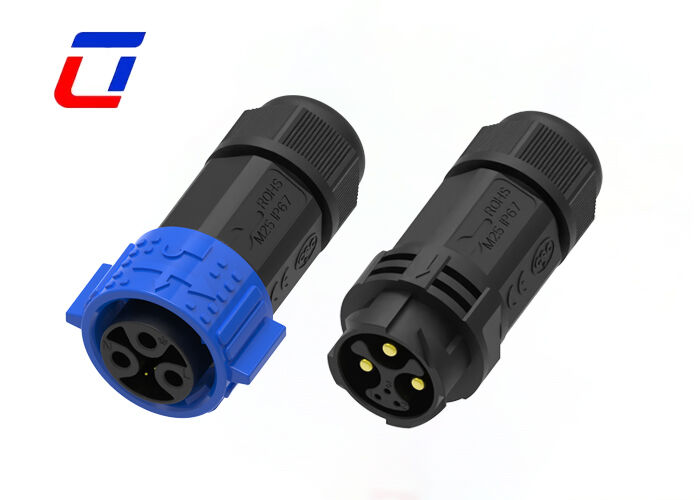

Connecteur étanche M25 3+3 broches IP67 15A Mâle Femelle Connecteurs à verrouillage rapide

Caractéristiques principales

Système de libération rapide à verrouillage par pression
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Présentation du produit

Protection étanche et anti-poussière IP67: Adopte une conception de structure ronde avec une protection de haut niveau IP67, qui peut empêcher complètement l'intrusion de poussière et résister à une immersion de courte durée dans 1m d'eau profonde pendant 30 minutes. Il isole efficacement l'humidité, la saleté et autres impuretés dans les environnements extérieurs ou difficiles, garantissant la sécurité et la stabilité des composants internes et la transmission du signal/de la puissance.
Configuration double fonction 3+3 broches: Doté d'une conception à 3+3 broches (3 broches de données + 3 broches d'alimentation), réalisant une séparation indépendante de la transmission des données et de l'alimentation. Il peut réaliser simultanément une transmission de données stable et une alimentation fiable, répondant aux doubles besoins de l'équipement en matière d'interaction de signal et d'approvisionnement en énergie, et améliorant l'intégration de la connexion.
Conception de connexion à verrouillage rapide: Équipé d'une structure de verrouillage rapide en un clic, qui permet une connexion et un démontage rapides entre le connecteur et la pièce correspondante sans outils supplémentaires. Le verrouillage est ferme et pas facile à desserrer, améliorant efficacement l'efficacité de l'installation, de la maintenance et du remplacement sur site, et réduisant les coûts de main-d'œuvre.
Double transmission de données et d'alimentation: Spécialisé dans la transmission synchrone de données et d'alimentation, avec une faible résistance de contact et une forte capacité anti-interférence. La transmission des données est fluide sans perte de paquets, et l'alimentation est stable sans fluctuation de tension, ce qui convient aux équipements nécessitant une interaction de données et une alimentation simultanées.

Spécifications techniques

Système de connecteur	Fil à fil
Scellable	Oui
Connecteur et contacts terminés à	Fil et câble
Type de connecteur circulaire	Fiche, Prise
Type de boîtier	Boîtier en plastique
Type de produit	Kit de connecteur
Nombre de positions	3+3
Nombre de positions de signal	3
Contacts préchargés	Oui
Tension de fonctionnement (VAC)	600V max.
Tension de fonctionnement (VDC)	600V max.
Matériau du boîtier	PA66
Type de matériau d'isolation du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Latéral
Type de protection environnementale	Scellé par élastomère, scellé hermétiquement
Matériau du joint torique	Scellé par élastomère, scellé hermétiquement
Protection environnementale	Oui
Courant nominal de contact (max) (A)	15A max.
Type de contact de connecteur circulaire	Broche-douille
Type de montage du connecteur	Montage sur câble (suspendu)
Type d'alignement d'accouplement	Clé
Rétention d'accouplement	Avec
Taille du fil (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Plage de température de fonctionnement (°C)	-40 ~105°C
Niveau d'étanchéité IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice d'inflammabilité UL	UL 94V-0

Industries d'application

Application de communication
Machines d'encodage de produits
Encodage de produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement médico-légal et de pathologie de laboratoire
Équipement de communication
Machines lourdes

Dimension de production

Détails techniques

Questions fréquemment posées

Quelle est la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement lorsqu'ils sont utilisés en dessous de leur tension nominale.

Quel est le courant nominal ?

Le courant nominal, également appelé courant de fonctionnement. Lorsqu'ils sont utilisés en dessous du courant nominal avec une tension appropriée, les connecteurs fonctionnent généralement correctement. Lors de la conception du connecteur, les considérations thermiques garantissent que le connecteur répond aux exigences de courant nominal, car le flux de courant génère de la chaleur en raison de la résistance du conducteur et de la résistance de contact.

Êtes-vous une usine ou une société commerciale ?

Nous sommes une usine. Située dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine
