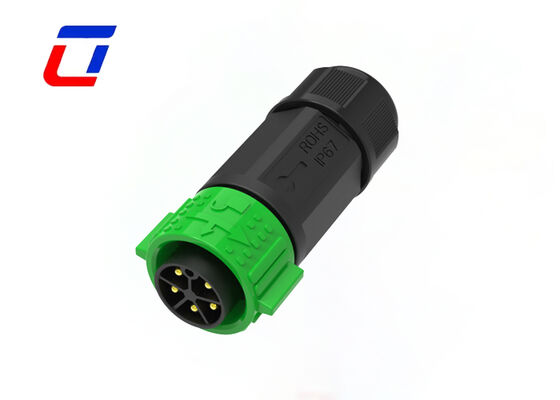

Connecteur d'alimentation industriel étanche 5 broches 300V M25 Push Lock mâle vers femelle
Caractéristiques principales
- Système de déconnexion rapide par pression
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches, 5+2 broches et 2+20 broches disponibles
- Version d'assemblage sur site : options fil à fil et fil à carte
- Connecteur étanche à courant élevé, bon choix jusqu'à 50A pour un fonctionnement de longue durée
- Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
- OEM/ODM bienvenus
Détails rapides du connecteur de panneau étanche 2 broches
Capacité de courant élevé de 50A
Conçu pour la transmission de puissance élevée avec un courant nominal allant jusqu'à 50A, fournissant une alimentation stable et efficace pour les équipements industriels, les modules d'alimentation et les appareils électriques à forte charge.
Configuration électrique précise à 5 broches
Disposition standard à 5 broches avec espacement optimisé des bornes et structure de contact, garantissant une faible résistance de contact, une sortie de tension stable et une transmission fiable du signal ou de l'alimentation.
Indice d'étanchéité et de protection contre la poussière IP67
Structure circulaire entièrement scellée bloquant efficacement la poussière, l'humidité, la pluie et la contamination par l'huile. Convient aux environnements industriels extérieurs, humides et difficiles de longue durée.
Boîtier en plastique léger et de haute résistance
Fabriqué en matériau plastique de qualité technique avec une résistance mécanique élevée, une résistance à la chaleur, une résistance à la corrosion et des propriétés ignifuges, tout en gardant le connecteur léger et facile à installer.

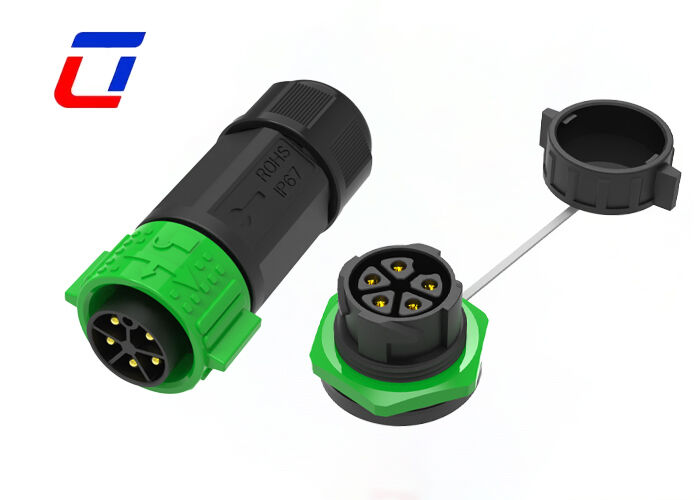

Système d'accouplement mâle et femelle
Ensemble complet de connecteurs mâles et femelles avec un alignement précis et un ajustement serré, réduisant les mauvais contacts, le desserrage ou l'usure lors d'une utilisation prolongée.
Interface circulaire standard M25
Adopte une taille circulaire M25 universelle et des spécifications de montage, avec une haute compatibilité pour le montage sur panneau, l'assemblage de câbles et le remplacement d'équipement.
Structure antichoc et anti-desserrage
La conception de connexion stable améliore les performances antivibratoires et anti-secousses, maintenant une connexion sécurisée même en cas de vibrations mécaniques et de mouvements extérieurs.
| Paramètres électriques |
| Nombre de pôles |
Connecteur étanche 5 broches |
| Courant nominal |
50A max |
| Tension nominale |
600VAC max |
| Tension de tenue |
1500VAC @ 60 s. |
Industries d'application
- Application de communication
- machines d'encodage de produits
- encodage de produits d'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement industriel à jet d'encre
- Équipement d'alimentation électrique
- Équipement médico-légal et de pathologie de laboratoire
- Équipement de communication
- Machines lourdes
| Paramètres techniques |
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Matériau du moule |
PA66 |
| Matériau du contact/terminal |
Laiton plaqué or |
| Matériau du joint |
Silicone |
| Paramètres de fonctionnement |
| Tension nominale |
600VAC max |
| Courant nominal |
50A max |
| Diamètre extérieur minimum du fil |
6.5mm ~ 10mm |
| Diamètre extérieur maximum du fil |
10.5mm ~ 18mm |
| Surface de section transversale maximale du câble |
0.5mm2 ~ 6.0mm2 |
Dimension de production
Plus de détails techniques
FAQ
Q1 : Quelle est la tension nominale ?
R1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre les contacts. Certains composants ou appareils fonctionnant en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.
Q2 :Y a-t-il une réduction pour les commandes en grande quantité ?
R2 : Oui, nous offrons des réductions échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de la quantité attendue pour un devis personnalisé.
Q3 : Y a-t-il une réduction pour les commandes en grande quantité ?
R3 : Oui, nous offrons des réductions échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de la quantité attendue pour un devis personnalisé.
