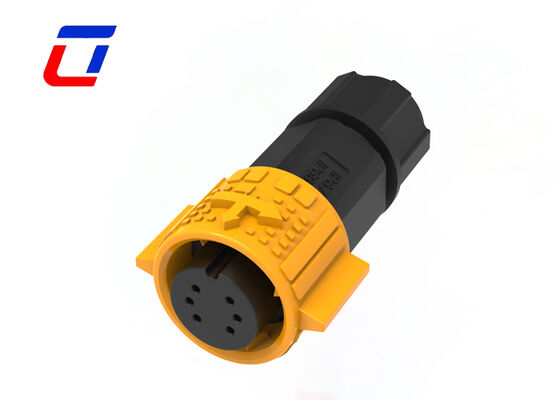

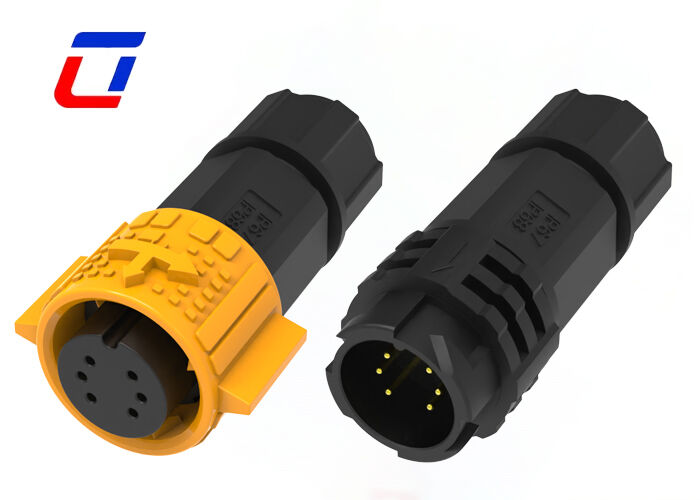

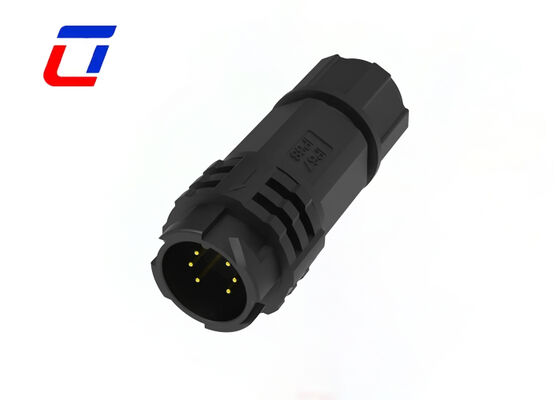

Connecteur étanche IP67 M19 à 6 broches pour épissure de fil
Description de Connecteur circulaire industriel étanche
Courant nominal de 10A
Courant nominal de 10A, adapté à une alimentation stable pour les LED et les équipements industriels.
Taille circulaire standard M19
Conception circulaire standard M19, bonne compatibilité et installation facile pour divers appareils.
Tension nominale de 300V
Tension nominale de 300V, sûre et fiable pour les circuits d'alimentation et de signal industriels.
Structure de connecteur rapide
Conception rapide plug-and-play, fonctionnement facile et haute efficacité d'installation.
Performance étanche IP67
Étanche à l'eau et à la poussière IP67, idéal pour les applications d'éclairage industriel et LED.
Caractéristique principale
- Système de déverrouillage rapide par poussée
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
- 3+2, 3+3, 3+4, 3+5, 2+20 broches pour combinaison alimentation et signal
- 9 broches, 10 broches, 12 broches, 14 broches, 16 broches, 18 broches pour signal
- Version d'assemblage sur site : options fil à fil et fil à carte
- Connecteur étanche à courant élevé, bon choix jusqu'à 10A pour un travail de longue durée
- Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
- OEM/ODM bienvenus
| Paramètres électriques |
| Nombre de pôles |
Connecteur étanche 6 broches |
| Courant nominal |
10A max |
| Tension nominale |
300VAC max |
| Tension de tenue |
1000VAC @ 60 s. |
| Paramètres techniques |
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Matériau du moule |
PA66 |
| Matériau du contact/terminal |
Laiton plaqué or |
| Matériau du joint |
Silicone |
Secteurs d'application
- Application de communication
- machines d'impression de produits
- codage de produits d'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement industriel à jet d'encre
- Équipement d'énergie électrique
- Équipement médico-légal et de pathologie de laboratoire
- Équipement de communication
- Machinerie lourde
Dimension de production
Plus de détails techniques
FAQ
Q1 : Quelle est la tension nominale ?
R1 : La tension nominale, également connue sous le nom de tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les contacts. Certains composants ou appareils fonctionnant en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.
Q2 : Qu'est-ce que le courant nominal ?
R2 : Le courant nominal, également connu sous le nom de courant de fonctionnement. Avec la tension nominale, dans le cas d'un courant inférieur au courant nominal, la prise aérienne peut généralement fonctionner correctement. Dans le processus de conception des prises aériennes, la conception thermique du connecteur permet de répondre aux exigences du courant nominal, car lors du passage d'un courant à travers le contact, en raison de la résistance du conducteur et de la résistance de contact, le contact chauffera. Lorsque la chaleur dépasse une certaine limite, le connecteur endommagera l'isolation et formera une exposition à l'air sur la surface du revêtement qui s'adoucira, entraînant une défaillance.
Q3 : Combien de matériaux pouvez-vous fournir ?
R3 : Il existe différents matériaux pour le connecteur et le câble. Nous utilisons généralement des matériaux PVC/Nylon pour produire le connecteur, et des matériaux PVC/Caoutchouc/Silicone sont utilisés pour le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
