Name: M25 3+3 connecteurs de traction circulaires à broche 20A
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Prise imperméable de prise

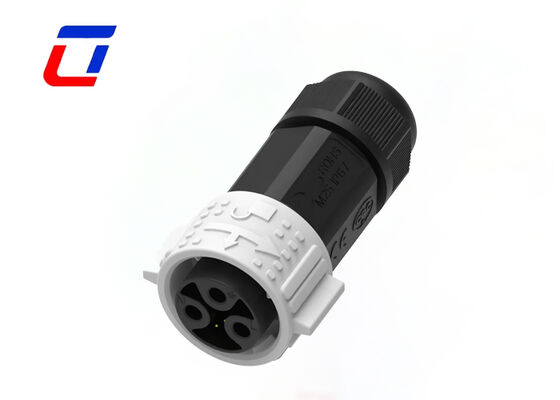

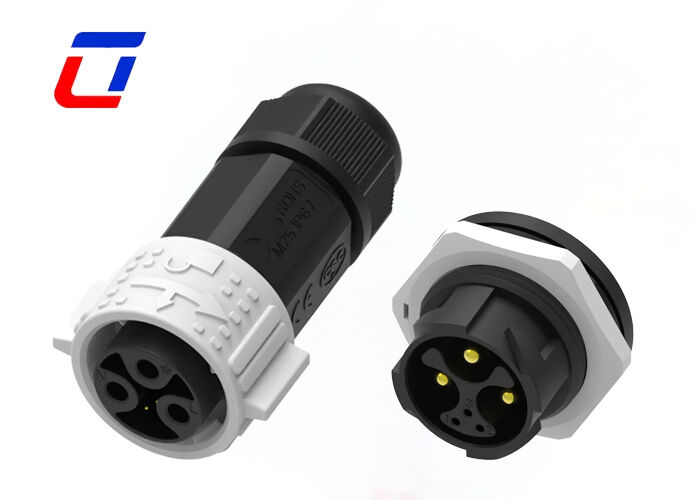

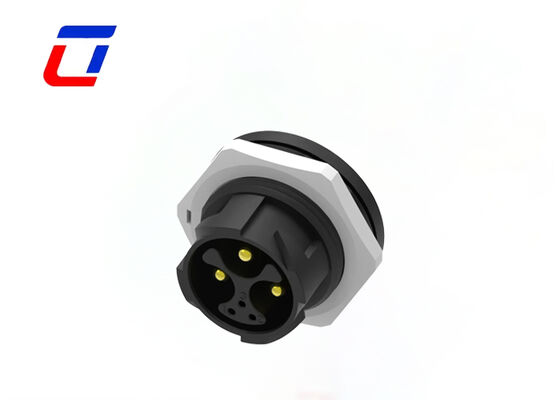

M25 3+3 connecteurs de traction circulaires à broche 20A

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Jusqu'à 1 000 m d'altitude
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+3PIN	Indice d'étanchéité:	IP67
Plage de température:	-40 ℃ ~ + 105 ℃	Matériel:	Nylon
Taper:	Prise mâle femelle	Indice de résistance aux flammes:	UL94-V0

Connecteurs circulaires push-pull M25 3+3 broches 20A pour alimentation et signal carte à fil

Connecteurs étanches fiables M25 3+3 broches PA66 IP67 montage panneau circulaire. Connecteur étanche M25 3+3 broches IP67 15A+5A mâle femelle verrouillage rapide prise femelle.

Caractéristiques principales

Système de libération rapide à verrouillage par poussée
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+13 broches et 2+20 broches
Version assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Présentation du produit

Conception divisée 3+3 broches, intégration alimentation et signal : Adopte une disposition exclusive 3+3 broches, réalisant avec précision la transmission synchrone de l'alimentation et du signal sans connecteurs supplémentaires. Le courant nominal de 20A est scientifiquement réparti comme 15A (broches d'alimentation) + 5A (broches de signal), équilibrant l'alimentation haute puissance et la transmission de signal haute précision, évitant les interférences de signal, et adapté aux scénarios de connexion fil à carte.

Connexion rapide push-pull, fonctionnement facile : Dispose d'une structure de connexion push-pull innovante, aucun outil requis. Il peut être connecté avec précision par une légère poussée et déconnecté rapidement par une traction, ce qui équilibre la stabilité de la connexion et la commodité de démontage, améliorant considérablement l'efficacité de l'assemblage, de la maintenance et de la réparation des équipements, et s'adaptant aux scénarios industriels nécessitant des branchements et débranchements fréquents.

Protection de qualité industrielle, adaptation aux conditions de travail complexes : Le boîtier est fabriqué en matériau PA66 haute résistance, combiné à une structure d'étanchéité en silicone de précision, qui offre d'excellentes performances anti-poussière, étanches et anti-vibrations, résistant efficacement aux interférences telles que la poussière, l'humidité et les vibrations mécaniques dans les ateliers industriels, assurant une transmission stable de l'alimentation et du signal, et prolongeant la durée de vie du connecteur.

Spécial fil à carte, forte adaptabilité : Conçu spécifiquement pour les scénarios de connexion fil à carte, les terminaux adoptent une structure de positionnement anti-erreur pour éviter les connexions inversées et erronées, et le câblage est pratique. Il est compatible avec diverses spécifications de câbles, et peut correspondre de manière flexible aux besoins d'alimentation et de transmission de signal des équipements d'automatisation industrielle, des instruments et compteurs, des équipements de contrôle intelligents et d'autres connexions fil à carte.

Spécifications techniques

Système de connecteur	Câble à carte
Scellable	Oui
Connecteur et contacts terminés à	Fil et câble
Type de connecteur circulaire	Fiche, prise femelle
Type de coque	Coque en plastique
Type de produit	Kit de connecteur
Nombre de positions	3+3
Nombre de positions de signal	3
Contacts préchargés	Oui
Tension de fonctionnement (VAC)	600V max.
Tension de fonctionnement (VDC)	600V max.
Matériau de la coque	PA66
Type de matériau isolant du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Côté
Type de protection environnementale	Scellé par élastomère, hermétiquement scellé
Matériau du joint torique	Scellé par élastomère, hermétiquement scellé
Protection environnementale	Oui
Courant nominal de contact (max) (A)	20A max.
Type de contact de connecteur circulaire	Broche-douille
Type de montage du connecteur	Montage sur câble (suspendu)
Type d'alignement d'accouplement	Clé
Rétention d'accouplement	Avec
Taille du fil (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Plage de température de fonctionnement (°C)	-40 ~105°C
Niveau d'étanchéité IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice d'inflammabilité UL	UL 94V-0

Industries d'application

Application de communication
Machines d'encodage de produits
Encodage de produits en stock
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement de puissance électrique
Équipement médico-légal et de pathologie de laboratoire
Équipement de communication
Machines lourdes

Dimension de production

Détails techniques

Questions fréquemment posées

Quelle est la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau isolant du connecteur utilisé et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement lorsqu'ils sont utilisés en dessous de leur tension nominale.

Quel est le courant nominal ?

Le courant nominal, également appelé courant de fonctionnement. Lorsqu'ils sont utilisés en dessous du courant nominal avec une tension appropriée, les connecteurs fonctionnent généralement correctement. Lors de la conception du connecteur, les considérations thermiques garantissent que le connecteur répond aux exigences de courant nominal, car le flux de courant génère de la chaleur en raison de la résistance du conducteur et de la résistance de contact.
