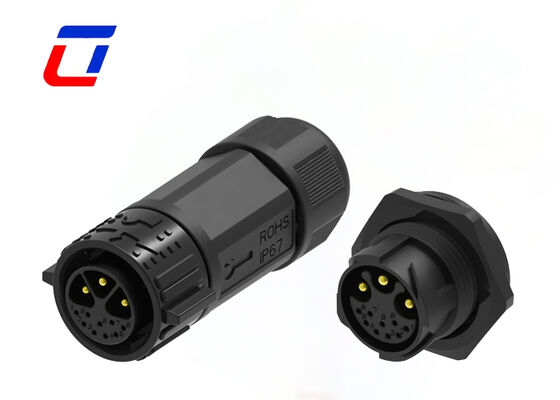

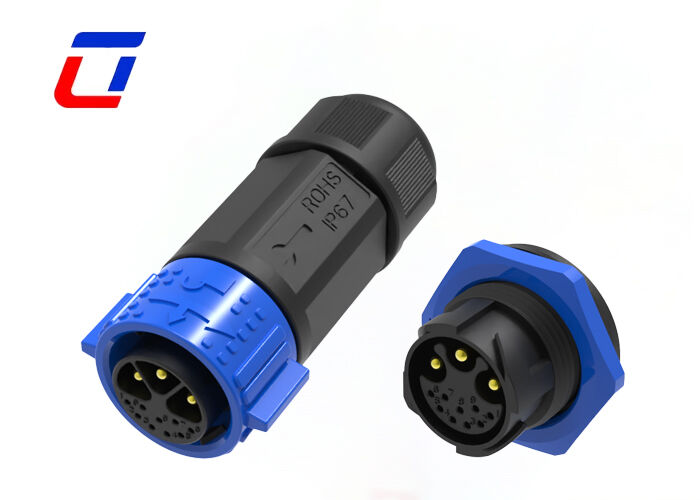

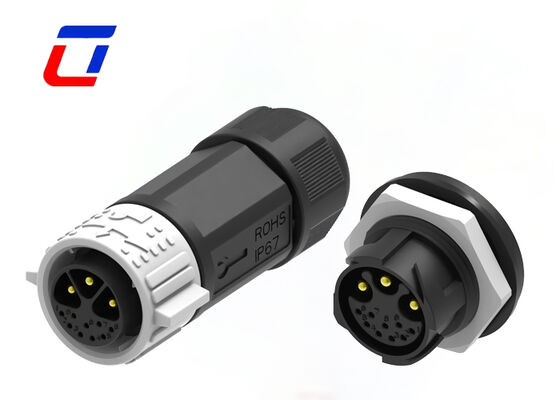

Name: Connecteurs circulaires multipins M25 3+9 à libération rapide pour connexion fil à carte, étanches
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Négociable USD
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteurs circulaires multipins M25 3+9 à libération rapide pour connexion fil à carte, étanches

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Jusqu'à 1 000 m d'altitude
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T / T, D / A, D / P, L / C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+9 broches	Indice d'étanchéité:	IP67
Plage de température:	-40 ℃ ~ + 105 ℃	Matériau:	Nylon
Mode de connexion:	Poussez le fil de verrouillage pour embarquer	Fonctions électriques:	Puissance + transmission du signal
Mettre en évidence:	Connecteur circulaire étanche à l'eau M25 , câble à décharge rapide vers le connecteur de carte , Une prise d'électricité imperméable à l'eau de 3+9 broches

Connecteur circulaire multi-broches M25 3+9 à connexion rapide pour carte, étanche

Présentation du produit

Connecteur étanche extérieur M25 3+9 broches, multi-broches, 30A, 300V

Caractéristiques principales

Système de verrouillage rapide à poussoir
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Secteurs d'application

Application de communication
Machines d'impression de codage de produits
Codage de produits en stock
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement d'alimentation électrique
Équipement de laboratoire de criminalistique et de pathologie
Équipement de communication
Machines lourdes

Caractéristiques clés

Subdivision fonctionnelle 3+9 broches : 3 broches assurent l'alimentation principale, 9 broches prennent en charge la transmission de signaux multicanaux, remplaçant les connecteurs traditionnels, réduisant les interfaces de 75 % et les erreurs de câblage à 0.
Conception anti-erreur à verrouillage rapide : La rainure anti-erreur évite les dommages aux broches, la boucle élastique se verrouille en 1 seconde sans outils, permettant une installation extérieure par une seule personne et une construction plus sûre.
Support de moyenne puissance 30A/300V : Convient aux équipements extérieurs de moyenne puissance, capacité de support 100 % supérieure aux connecteurs à faible courant.
Protection extérieure IP67 : Triple étanchéité + boîtier résistant aux intempéries résiste aux environnements difficiles, adapté à une utilisation extérieure à long terme comme le photovoltaïque et la sécurité.
Faible perte et anti-interférences : Les broches plaquées or en cuivre sans oxygène réduisent les pertes ; 9 broches de signal avec blindage indépendant, adaptées à la collecte de données à distance IoT.

Spécifications techniques

Caractéristiques du type de produit	Système de connecteur : Câble à carte Scellable : Oui Connecteur et contacts connectés à : Fil et câble Type de connecteur circulaire : Fiche, prise Type de coque : Coque en plastique Type de produit : Kit de connecteur
Caractéristiques de configuration	Nombre de positions : 3+9 Nombre de positions de signal : 9 Contacts préchargés : Oui
Caractéristiques électriques	Tension de fonctionnement (VAC) : 600V max. Tension de fonctionnement (VDC) : 600V max.
Caractéristiques du corps	Matériau de la coque : PA66 Type de matériau d'isolation du connecteur circulaire : Thermoplastique à faible risque d'incendie Hermétiquement scellé : Oui Style d'entrée : Latéral Type de protection environnementale : Scellé par élastomère, scellé hermétiquement Matériau du joint torique : Scellé par élastomère, scellé hermétiquement Protection environnementale : Oui
Caractéristiques des contacts	Courant nominal de contact (max) (A) : 15A max. Type de contact de connecteur circulaire : Broche-douille
Fixation mécanique	Type de montage du connecteur : Montage sur câble (suspendu librement) Type d'alignement d'accouplement : Clé Rétention d'accouplement : Avec
Dimensions	Taille du fil (AWG) : 20AWG, 18AWG, 16AWG, 14AWG
Conditions d'utilisation	Plage de température de fonctionnement (°C) : -40 ~105°C Niveau d'étanchéité à l'eau IP : IP67 Niveau d'étanchéité à la poussière IP : 6
Normes industrielles	Indice d'inflammabilité UL : UL 94V-0

Dimension de production

Plus de détails techniques

Questions fréquemment posées

Q1 : Quelle est la tension nominale ?

R1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les contacts. Certains composants ou appareils fonctionnant en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.

Q2 : Que faire en cas de problèmes de qualité avec les marchandises reçues ?

R2 : Veuillez fournir des photos/vidéos des produits défectueux dans les 7 jours suivant la réception. Nous vérifierons le problème et proposerons des solutions telles que le remplacement gratuit, la réparation ou le remboursement partiel en fonction de la situation.

Q3 : Combien de matériaux pouvez-vous fournir ?

R3 : Il existe différents matériaux pour les connecteurs et les câbles. Nous utilisons généralement des matériaux PVC/Nylon pour produire les connecteurs, et des matériaux PVC/Caoutchouc/Silicone pour les câbles. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.
