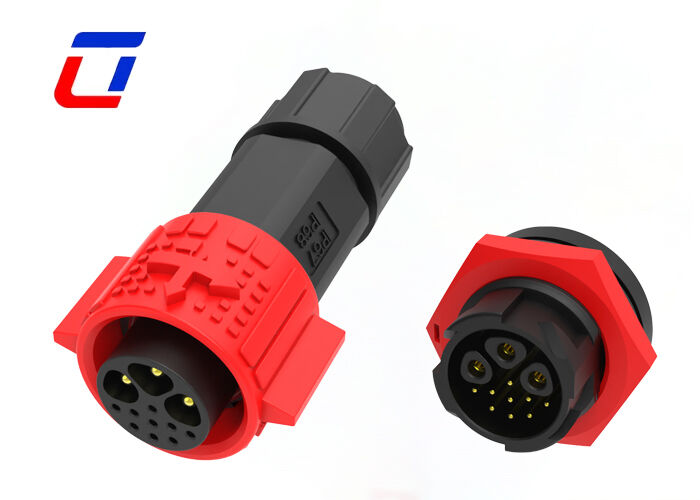

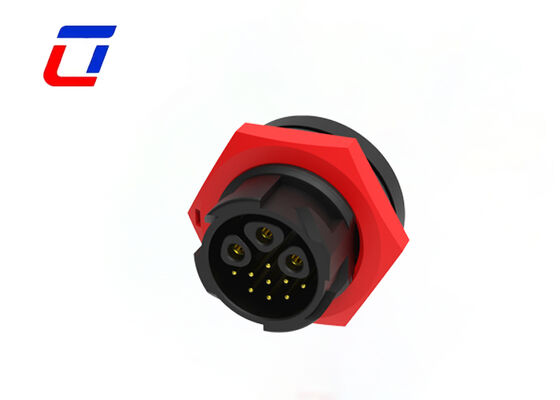

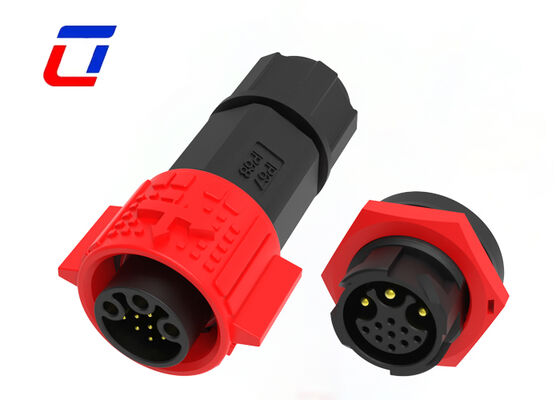

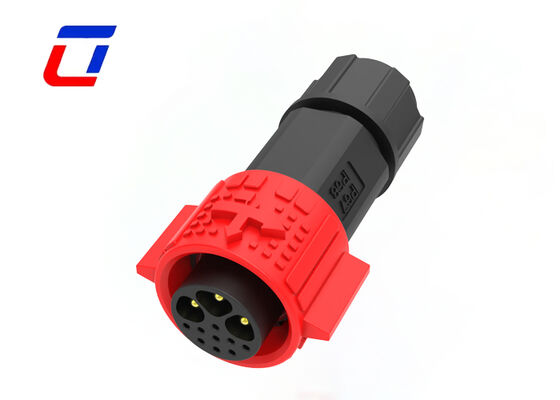

Name: Connecteur étanche M19, prise et douille, 3 broches, 9 broches, connecteur étanche à verrouillage rapide
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur imperméable extérieur

Connecteur étanche M19, prise et douille, 3 broches, 9 broches, connecteur étanche à verrouillage rapide

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Jusqu'à 1 000 m d'altitude
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+9 broches	Actuel:	15A+5A
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Matériel:	Nylon	Matériel de contact:	Laiton Plaqué Or

Connecteur étanche M19 mâle et femelle, 3 broches, 9 broches, connecteur étanche à verrouillage rapide

Connecteur LED étanche M19 3+9 broches, connecteur à verrouillage automatique, câble vers carte, IP67

Présentation du produit

Connecteur de fil à libération rapide M19 3+9 broches OEM étanche 300V

Caractéristiques principales

Spécifications de base : Taille circulaire M19, disponible en modèles 3 broches et 9 broches avec conception séparée mâle et femelle, dotée d'une structure étanche à verrouillage rapide. Conforme aux normes de protection étanche et s'adapte aux différents besoins de transmission de puissance et de signal pour les connexions d'équipements industriels et extérieurs.
Performance de protection étanche : Conception étanche et d'étanchéité excellente qui bloque efficacement l'intrusion d'humidité, de poussière et de débris. Convient aux scénarios difficiles, y compris la pluie extérieure, les environnements humides et la poussière industrielle, garantissant la stabilité de la connexion et la sécurité de l'équipement.
Conception de connexion à verrouillage rapide : La structure pratique à verrouillage rapide permet au mâle et à la femelle de se verrouiller rapidement après l'accouplement avec une opération simple. Empêche efficacement la déconnexion due aux vibrations et aux tractions externes, équilibrant la facilité d'installation avec la sécurité de la connexion.
Adaptation du modèle à double broche : Le modèle 3 broches se concentre sur la transmission de puissance stable pour les équipements de faible puissance ; le modèle 9 broches prend en charge la transmission synchrone de signaux et de puissance multi-canaux pour les équipements nécessitant une interaction de signal complexe comme les capteurs et les terminaux de contrôle.
Durable et facile à entretenir : Coque fabriquée en plastiques techniques résistants à l'usure, à la corrosion, aux hautes températures et au vieillissement. Les contacts utilisent des matériaux métalliques à haute conductivité avec une faible résistance de contact et anti-oxydation pour une durée de vie prolongée.

Spécifications techniques

Caractéristiques du type de produit

Système de connecteur	Câble vers carte
Scellable	Oui
Connecteur et contacts se terminent à	Fil et câble
Type de connecteur circulaire	Fiche, prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur

Caractéristiques électriques

Nombre de pôles	3+9
Courant nominal	20A max
Tension nominale	600VAC max
Tension de tenue	2500VAC @ 60 s

Caractéristiques du corps

Matériau de la coque	PA66
Type de matériau isolant du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Latéral
Type de protection environnementale	Scellé par élastomère, hermétiquement scellé
Matériau du joint torique	Scellé par élastomère, hermétiquement scellé
Protection environnementale	Oui

Conditions d'utilisation

Plage de température de fonctionnement	-40°C à 105°C
Niveau d'étanchéité IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice de durabilité (cycles)	250, 251
Indice d'inflammabilité UL	UL 94V-0

Options de configuration

Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour combinaison alimentation/signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour signal disponibles
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenus

Industries d'application

Application de communication
Machines d'encodage de produits
Encodage de produits en stock
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machinerie lourde

Dimensions du produit

Détails techniques

Questions fréquemment posées

Q1 : Quelle est la tension nominale ?

R1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau isolant du connecteur utilisé et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement lorsqu'ils sont utilisés en dessous de leur tension nominale.

Q2 : Comment suivre mon expédition ?

R2 : Une fois les marchandises expédiées, nous fournissons des numéros de suivi et des liens vers des plateformes logistiques. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour des mises à jour.

Q3 : Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?

R3 : Tous les produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction des exigences de votre marché cible.
