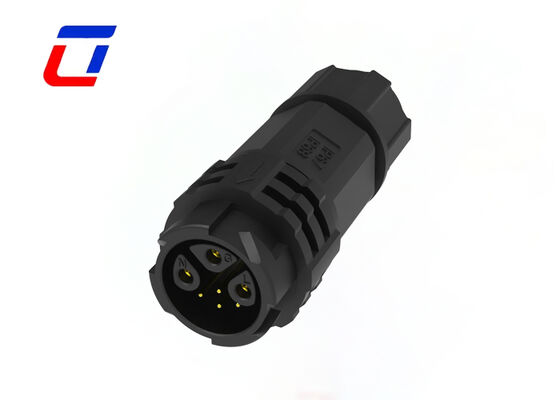

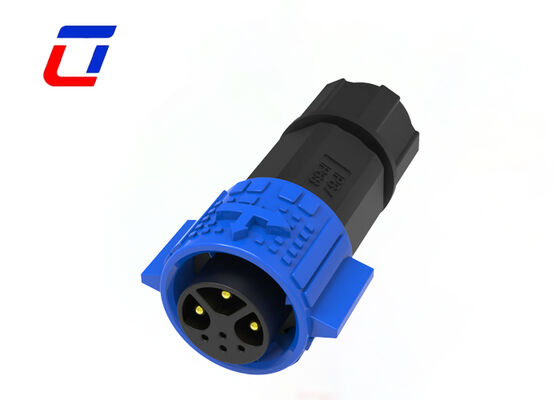

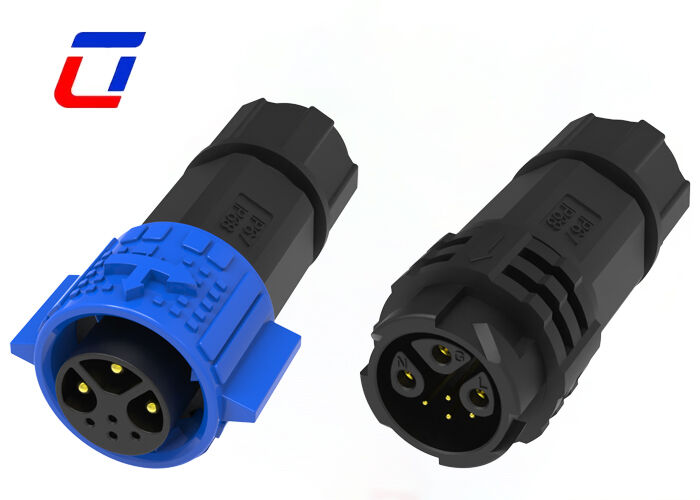

Name: Connecteurs rapides étanches M19 3+4 broches Ulinkcon CE mâle et femelle
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur imperméable extérieur

Connecteurs rapides étanches M19 3+4 broches Ulinkcon CE mâle et femelle

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Épingle:	3+4 broches	Tension nominale:	300V
Note actuelle:	15+5A	Type de connecteur:	Connecteur rapide fil à fil
Matériel:	Nylon	Niveau de protection:	IP67

Connecteur étanche multipin M19 3+4 Ulinkcon CE mâle femelle à connexion rapide

Connecteur mâle femelle M19 300V extérieur 3+4 broches pour alimentation et signal

Présentation du produit

Connecteur étanche extérieur M19 3+4 broches IP67 pour fil à carte

Spécifications clés : Marque Ulinkcon, taille circulaire M19, adoptant une disposition multipin 3+4, conception de connexion rapide mâle-femelle, certifié CE, avec d'excellentes performances d'étanchéité. Il est spécialement conçu pour divers équipements nécessitant une transmission partitionnée, répondant aux besoins d'alimentation et de transmission de signal, et compatible avec les exigences de connexion industrielles, extérieures et autres scénarios multiples.

Caractéristiques principales

Garantie de certification CE : Le produit est certifié CE, suivant strictement les normes internationales de sécurité et de qualité, répondant aux spécifications de l'industrie en matière de performances électriques, d'isolation, de durabilité, etc.
Transmission partitionnée multipin 3+4 : La disposition unique multipin 3+4 permet la transmission indépendante de l'alimentation et des signaux. Les 3 broches se concentrent sur une alimentation stable, et les 4 broches sont responsables de l'interaction de signaux multicanaux, évitant efficacement les interférences de signal.
Conception de connexion rapide mâle-femelle : Adopte une structure de connexion rapide mâle-femelle pratique, qui permet de réaliser rapidement la connexion en alignant et en accouplant sans opérations complexes.
Caractéristiques d'étanchéité et de durabilité : Équipé d'une structure d'étanchéité fiable, classé IP67, s'adaptant aux scénarios difficiles tels que la pluie extérieure et les environnements humides.

Caractéristiques principales

Système de déverrouillage rapide par poussée
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour combinaison alimentation-signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour signal disponibles
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenus

Spécifications techniques

Paramètres électriques
Nombre de pôles	3+4 broches
Courant nominal	20A max.
Tension nominale	300VAC max
Tension de tenue	1500VAC @ 60 s.
Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Industries d'application

Lampes de croissance
Application de communication
Machines d'encodage de produits
Encodage de produits en stock
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement médico-légal et de pathologie de laboratoire
Équipement de communication
Machines lourdes

Paramètres de fonctionnement

Tension nominale	600VAC max
Courant nominal	20A max
Diamètre extérieur minimum du fil	3.0mm ~ 6.0mm
Diamètre extérieur maximum du fil	8.0mm ~ 10.0mm
Surface de section transversale maximale du câble	0.5mm² ~ 2.5mm²

Schéma de conception

Questions fréquemment posées

Q : Êtes-vous une usine ou une société commerciale ?

R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

Q : Qui est responsable du dédouanement ? Fournissez-vous les documents nécessaires ?

R : Nous fournirons les documents complets de dédouanement (facture commerciale, liste de colisage, connaissement, rapports de certification). Les frais de dédouanement et les droits sont à la charge de l'acheteur (conditions EXW/FOB). Nous pouvons aider à la préparation des documents si nécessaire.

Q : Y a-t-il une réduction pour les commandes en grande quantité ?

R : Oui, nous offrons des réductions échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de votre quantité attendue pour un devis personnalisé.
