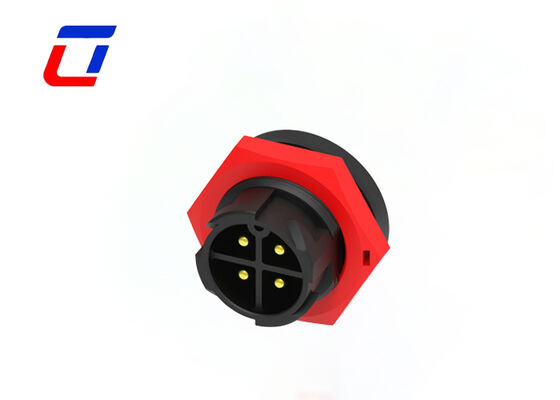

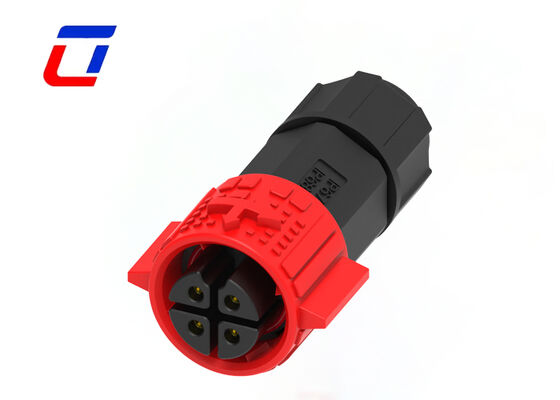

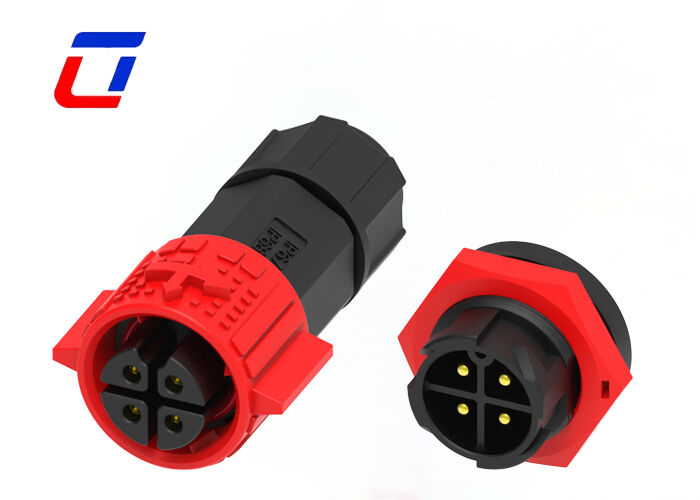

Name: 15A 4 broches connecteur mâle femelle M19 fil à bord IP67 étanche à l'eau connecteurs rapides de puissance
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Prise imperméable de prise

15A 4 broches connecteur mâle femelle M19 fil à bord IP67 étanche à l'eau connecteurs rapides de puissance

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union,
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Note actuelle:	15A	Tension nominale:	300V
Type de connecteur:	Connecteur rapide	Matériel:	Nylon
Couleur:	Rouge Bleu Blanc Noir Jaune	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	15Un connecteur d'alimentation étanche à l'eau , M19 connecteur câble à carte , prise étanche IP67

fil du connecteur mâle-femelle M19 de 15A 4 Pin pour embarquer les connecteurs rapides de puissance imperméables IP67

IP67 imperméabilisent le mâle de Pin de M19 4 au connecteur extérieur femelle

Description rapide

Paramètres de base :Courant nominal 15 A, conception à 4 broches, modèle M19, prend en charge l'appairage mâle-femelle, connexion fil à carte pour une transmission de puissance stable et efficace.
Performances imperméables et anti-poussière :Degré de protection IP67 – complètement étanche à la poussière et peut être immergé dans 1 m d'eau de profondeur pendant 30 minutes ; double structure étanche avec bague d'étanchéité du boîtier et manchon d'étanchéité de la broche
Matériel et savoir-faire :Coque PA66 renforcée résistante aux UV (-40 ℃ à 105 ℃) ; broches en laiton plaqué or avec résistance de contact ≤ 10 mΩ pour réduire la perte de puissance
Conception de connexion rapide :Système de dégagement rapide Push-Lock avec conception anti-erreur de prise pour un fonctionnement sûr et efficace
Durabilité et fiabilité :Plus de 10 000 cycles de plug-in ; broches d'extrémité de carte avec une excellente résistance au pliage ; Certifié CE, ROHS, TUV, UL
Scénarios applicables :Éclairage extérieur, systèmes solaires, équipements industriels à jet d'encre, équipements électriques, machinerie lourde, équipements de communication, collecte de données de capteurs

Principales caractéristiques

Système de libération rapide Push Lock
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour le signal d'alimentation combiné.
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un travail de longue durée
Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
OEM/ODM bienvenu

Paramètres électriques

Nombre de pôles	4 broches
Note actuelle	15A maximum.
Tension nominale	300 VCA maximum
Tension de durabilité	1 000 VCA à 60 s.

Paramètres techniques

Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	600 VCA maximum
Note actuelle	15A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Max. Zone de section transversale du câble	0,5 mm² ~ 2,5 mm²

Secteurs d'application

Lumières de croissance
Demande de communication
Machines à coder les produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement jet d'encre industriel
Équipement électrique
Matériel de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Croquis de conception

Foire aux questions

Q : Êtes-vous une usine ou une société commerciale ?

R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

Q : Prenez-vous en charge la personnalisation des produits ?

R : Oui, la personnalisation est disponible pour les spécifications, les couleurs, les logos et l'emballage. Veuillez fournir vos exigences détaillées et nous vous proposerons un devis en conséquence avec un exemple de processus de confirmation.

Q : Comment puis-je obtenir des échantillons ?

R : Nous sommes heureux d’offrir des échantillons et le fret doit être payé par le client. Veuillez fournir votre numéro de compte de messagerie et votre adresse détaillée, et nous vous enverrons l'échantillon immédiatement.

Q : Combien de matériaux pouvez-vous fournir ?

R : Nous proposons divers matériaux pour les connecteurs et les câbles. Nous utilisons généralement du PVC/Nylon pour les connecteurs et du PVC/Caoutchouc/Silicone pour les câbles. Nous pouvons également sélectionner des matériaux en fonction de vos besoins spécifiques.
