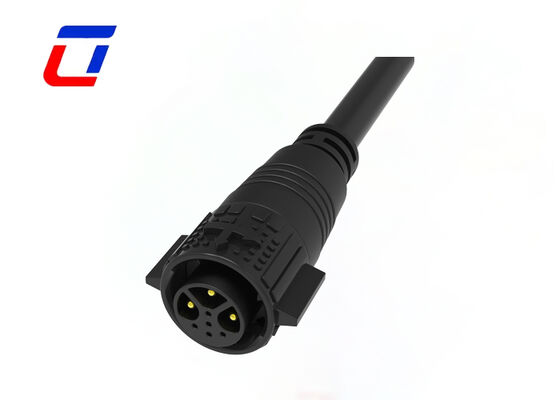

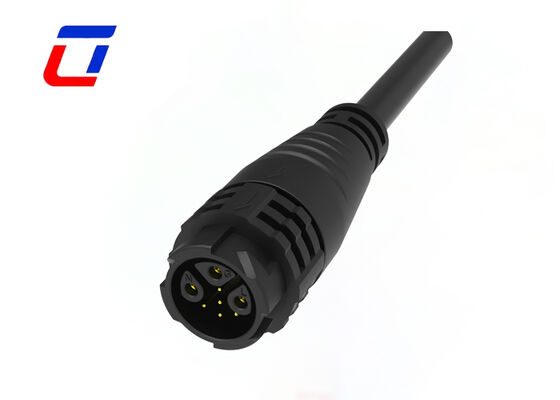

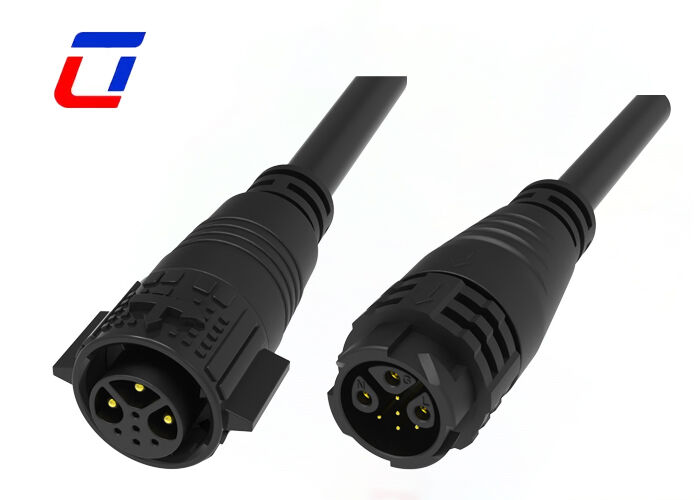

Name: IP67 M19 Connecteurs de fil plaqué or 3+5 broches IP67 Connecteurs de données d'énergie solaire
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits cable connecteur imperméable

IP67 M19 Connecteurs de fil plaqué or 3+5 broches IP67 Connecteurs de données d'énergie solaire

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Note actuelle:	15A+5A	Tension nominale:	300V
Épingle:	3+5 broches	Type de connecteur:	Connecteur rapide
Matériel:	Nylon	Indice de résistance aux flammes:	UL94-V0

Connecteurs de fil plaqués or M19 IP67 3+5 broches Connecteurs de données solaires

Connecteur de câble de données étanche 20A 3+5 broches M19 Connecteurs circulaires IP67

Description rapide

Configuration spéciale : Indice de protection IP67, connecteur de fil série M19 avec conception 3+5 broches (3 broches pour la transmission de puissance, 5 broches pour la transmission de données), contacts plaqués or, spécialement développé pour les systèmes de production d'énergie solaire.
Performance étanche optimisée pour le solaire : Conforme à la norme d'étanchéité et de résistance à la poussière IP67, capable de résister aux environnements extérieurs difficiles, y compris les fortes pluies, la poussière et les changements de température extrêmes.
Conductivité plaquée or et avantage matériel : Tous les contacts sont en laiton de haute pureté avec placage or complet, réduisant la résistance de contact et améliorant la conductivité électrique et les performances anti-oxydation.
Conception de double transmission de puissance et de données : Conception séparée 3+5 broches avec structure anti-mauvais branchement pour une distinction facile entre les broches de puissance et de données.

Paramètres électriques

Nombre de pôles	3+5 broches
Courant nominal	15A + 5A max.
Tension nominale	300VAC max.
Tension de tenue	1500VAC @ 60 s.

Caractéristiques principales

Système de déverrouillage rapide par pression
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison signal puissance
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour signal disponibles
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenus

Paramètres techniques

Résistance de contact	10 mΩ max.
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	300VAC max.
Courant nominal	20A max.
Diamètre extérieur du fil minimum	3.0mm ~ 6.0mm
Diamètre extérieur du fil maximum	8.0mm ~ 10.0mm
Surface de section transversale maximale du câble	0.5mm² ~ 2.5mm²

Industries d'application

Lampes de croissance
Application de communication
Machines de codage de produits
Codage de produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement médico-légal et pathologique de laboratoire
Équipement de communication
Machines lourdes

Croquis de conception
