Name: M25 connecteurs extérieurs imperméables à l'eau 3+9 broches connecteur mâle femelle puissance et signal
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Prise imperméable de prise

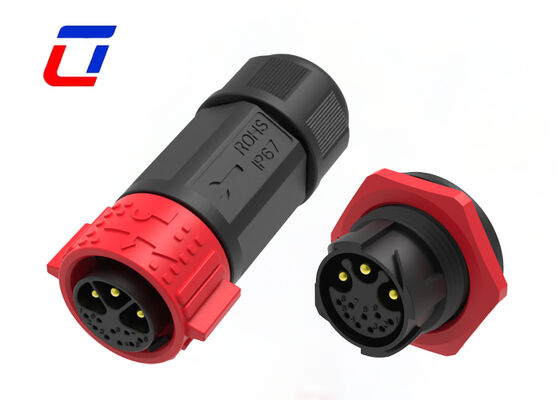

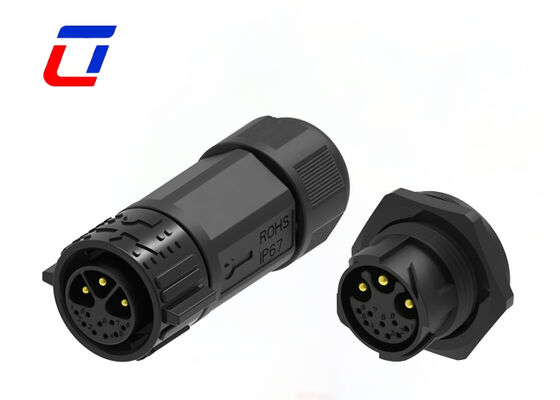

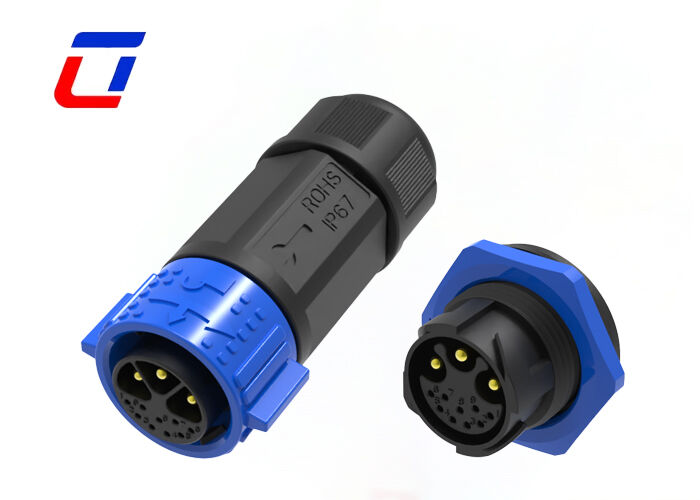

M25 connecteurs extérieurs imperméables à l'eau 3+9 broches connecteur mâle femelle puissance et signal

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Jusqu'à 1 000 m d'altitude
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Actuel:	15A+5A	Nombre de broches:	3+9 broches
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Matériel:	Nylon	Mode de connexion:	Verrouillage par poussée

M25 imperméabilisent la puissance et le signal extérieurs de connecteur mâle-femelle de Pin des connecteurs 3+9

Types de connecteur multi-broches de connecteur étanche extérieur 3+9 broches M25 30A 300V

Principales caractéristiques

Système de libération rapide Push Lock
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches.
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un travail de longue durée
Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
OEM/ODM bienvenu

Secteurs d'application

Demande de communication
Machines à coder les produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement jet d'encre industriel
Équipement électrique
Matériel de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Détails rapides du connecteur 3+9 broches mâle femelle

Spécifications de base : M25 pour une utilisation en extérieur, disposition 3+9 broches (broches d'alimentation à 3 cœurs + broches de signal à 9 cœurs), conception enfichable mâle-femelle
Performance étanche : IP67 étanche à l'eau et à la poussière, hermétiquement scellé, résistant à la pluie extérieure, à la poussière et à l'humidité.
Connexion facile : conception autobloquante de type poussoir, sans filetage, enfichable à la main sans outils
Durable et adaptable : matériau résistant aux intempéries, aux UV et aux températures élevées (-40 ℃ ~ 105 ℃)

Spécifications techniques

Catégorie de fonctionnalités	Spécification
Système de connecteur	Câble à carte
Scellable	Oui
Le connecteur et le contact se terminent par	Fils et câbles
Type de connecteur circulaire	Fiche, Prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur
Nombre de postes	3+9
Nombre de positions de signaux	9
Contacts préchargés	Oui
Tension de fonctionnement (VCA)	600 V maximum.
Tension de fonctionnement (VCC)	600 V maximum.
Matériau de la coque	PA66
Type de matériau d'isolation pour connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Courant nominal de contact (Max)	15A +5A maximum.
Type de contact du connecteur circulaire	Broche-Douille
Type de montage du connecteur	Support de câble (à suspension libre)
Taille du fil (AWG)	20 AWG, 18 AWG, 16 AWG, 14 AWG
Plage de température de fonctionnement	-40 ~ 105°C
Niveau d'étanchéité à l'eau IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice d'inflammabilité UL	UL94V-0

Dimension de production

Plus de détails techniques

Foire aux questions

Q1 : Qu’est-ce que la tension nominale ?

A1 : Tension nominale également connue sous le nom de tension de fonctionnement, qui dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.

Q2 : Comment choisir le connecteur approprié ?

A2 : Vous devez procéder comme suit :

Confirmer la note actuelle et le nombre de contacts
Confirmez que le style d'assemblage doit être pré-câblé ou non. Si nécessaire, confirmez le suivant
Confirmer le calibre du câble
Confirmer la longueur et le matériau du câble
