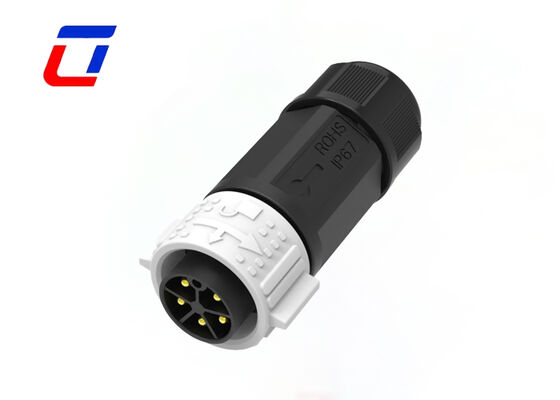

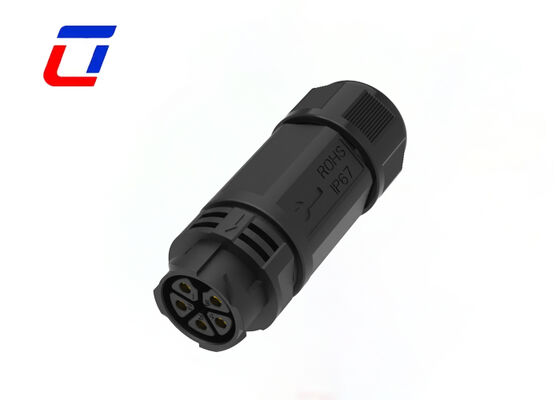

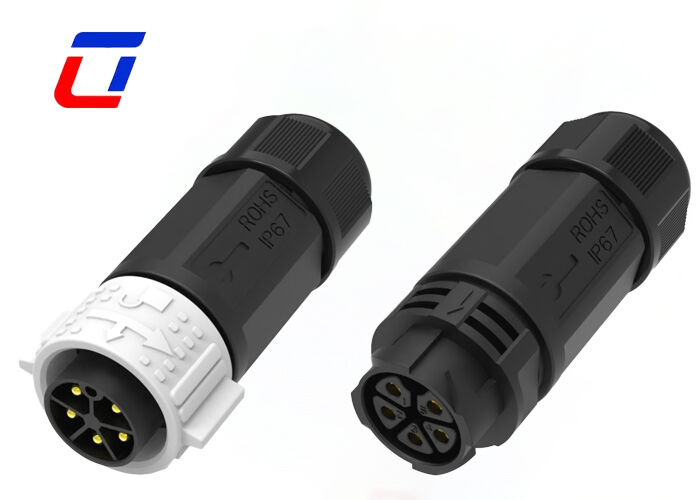

Name: M25 extérieur 5 broches connecteur imperméable à l' eau pousse connecteur mâle femelle 20A pour l' alimentation
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Négociable USD
Availability: InStock

Aperçu Produits Connecteur d'alimentation imperméable

M25 extérieur 5 broches connecteur imperméable à l' eau pousse connecteur mâle femelle 20A pour l' alimentation

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Carton d'exportation de haute qualité
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / A, D / P, L / C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	5 broches	Indice d'étanchéité:	IP67
Plage de température:	-40 ℃ ~ + 105 ℃	Application:	Panneau solaire
Couleur:	Rouge/Noir/Vert	Matériau d'étanchéité:	Joint torique étanche
Mettre en évidence:	Connecteur d'alimentation imperméable à l'eau à 5 broches , connecteur étanche M25 extérieur , 20Un connecteur mâle femelle étanche à l'eau

Connecteurs de câble électrique M25 5 broches haute intensité 50A, étanches PA66

Présentation du produit

Spécification de base pour une utilisation en extérieur: Connecteur d'alimentation rond M25 pour extérieur avec 5 broches disposées uniformément, courant nominal de 20A, spécialement conçu pour l'alimentation d'équipements extérieurs de moyenne puissance. Les broches adoptent un positionnement par moulage par injection de précision, avec un enfichage fluide et sans blocage, s'adaptant aux besoins d'alimentation stable des équipements extérieurs. Il n'a pas de structure filetée et adopte une conception de connexion de type poussoir, pratique à utiliser et adaptée aux scénarios d'installation rapide en extérieur.
Conception enfichable mâle-femelle de type poussoir: Adopte une structure d'accouplement mâle-femelle pratique de type poussoir, aucun outil requis. Il peut être connecté en poussant doucement après avoir aligné l'interface, avec un serrage ferme et un retour clair, sans étapes de verrouillage supplémentaires. Il peut être séparé en tirant doucement lors du déverrouillage, améliorant considérablement l'efficacité de l'installation et de la maintenance en extérieur, adapté aux scénarios d'opérations difficiles en extérieur comme en haute altitude, dans des espaces restreints, etc.
Garantie d'étanchéité de qualité extérieure: Atteignant le niveau d'étanchéité et de protection contre la poussière IP67, la structure d'étanchéité est optimisée pour les environnements extérieurs complexes. L'interface est équipée d'un joint en silicone résistant aux intempéries, et le boîtier est scellé et formé d'un seul tenant, ce qui peut isoler efficacement la pluie, la rosée, la poussière, le sable et l'humidité extérieure, prévenir l'oxydation et les courts-circuits des broches internes, assurer la transmission stable de 20A de puissance, et s'adapter à tous les scénarios extérieurs tels que l'air libre et l'humidité.
Transmission de puissance stable de 20A: Conception de circuit conducteur optimisée, bornes en laiton de haute pureté avec surface étamée, résistance de contact ≤ 10mΩ, faible perte conductive, peut supporter de manière stable la transmission de moyenne puissance de 20A, sans chauffage ni ablation pendant l'alimentation à long terme. La couche d'isolation est en matériau ignifuge et résistant à la température, avec une tension de tenue jusqu'à 500V, empêchant efficacement les dangers cachés de fuite électrique et de court-circuit.
Matériau résistant aux intempéries et durable pour extérieur: Le boîtier est en plastique technique résistant spécifique à l'extérieur, résistant aux UV, anti-vieillissement, résistant aux chocs et aux acides-alcalis, qui peut supporter l'environnement de température large de -40℃ ~ 105℃ en extérieur, et n'a pas peur des conditions météorologiques extrêmes telles que l'exposition au soleil, les fortes pluies et le froid intense. Il n'est pas facile de vieillir et de se fissurer lorsqu'il est utilisé en extérieur pendant une longue période, avec une durée de vie de plus de 8 ans, s'adaptant aux besoins d'utilisation extérieure à long terme.
Largement adaptable aux scénarios extérieurs: Axé sur la connexion d'alimentation extérieure de moyenne puissance, largement utilisé dans l'éclairage extérieur, les petites bornes de recharge extérieures, les équipements de machines de jardin, les équipements de surveillance extérieurs, les petits appareils électriques extérieurs et autres scénarios. Il peut réaliser un accouplement fiable entre les câbles et les équipements, et entre les câbles et les câbles, s'adaptant aux besoins de câblage de divers projets extérieurs.
Installation pratique et protection anti-erreur: Les broches adoptent une conception anti-erreur de mauvais alignement, évitant efficacement l'insertion inversée et l'insertion incorrecte, empêchant les dommages à l'équipement ou la transmission de puissance anormale causée par une mauvaise connexion des broches ; prend en charge le câblage à sertir, adapté aux spécifications conventionnelles des câbles d'alimentation extérieurs, aucun soudage requis pour l'installation, facile à utiliser pour les débutants, et adapté aux scénarios d'installation en lot en extérieur.

Caractéristiques principales

Système de libération rapide à verrouillage par pression
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches, 5+2 broches et 2+20 broches disponibles
Version d'assemblage sur site : options fil à fil et fil à carte
Connecteur étanche haute intensité, bon choix jusqu'à 50A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Spécifications techniques

Paramètres électriques

Nombre de pôles	Connecteur étanche 5 broches
Courant nominal	20A max
Tension nominale	600VAC max
Tension de tenue	1500VAC @ 60 s

Paramètres techniques

Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min)
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	600VAC max
Courant nominal	20A max
Diamètre extérieur min du fil	6.5mm ~ 10mm
Diamètre extérieur max du fil	10.5mm ~ 18mm
Section transversale max du câble	0.5mm² ~ 6.0mm²

Secteurs d'application

Application de communication
Machines d'encodage de produits
Encodage de produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement médico-légal et de pathologie de laboratoire
Équipement de communication
Machines lourdes

Dimension de production

Plus de détails techniques

Questions fréquemment posées

Qu'est-ce que la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les contacts. Certains composants ou appareils peuvent ne pas accomplir leurs fonctions lorsqu'ils fonctionnent en dessous de leur tension nominale.

Y a-t-il une réduction pour les commandes en grande quantité ?

Oui, nous offrons des remises échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de la quantité attendue pour un devis personnalisé.

Comment choisir le connecteur adapté ?

Vous devez suivre ces étapes :

Confirmer le courant nominal et le nombre de contacts
Confirmer si le style d'assemblage nécessite un pré-câblage ou non
Confirmer la jauge du câble
Confirmer la longueur et le matériau du câble
