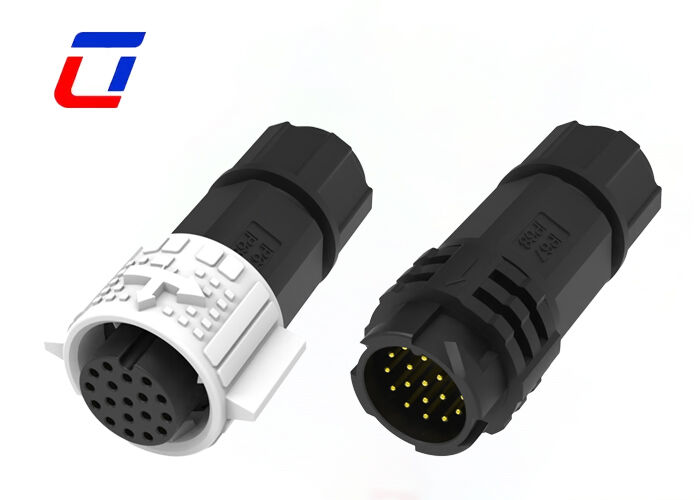

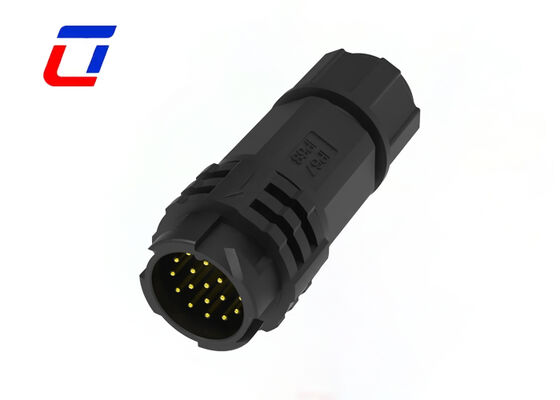

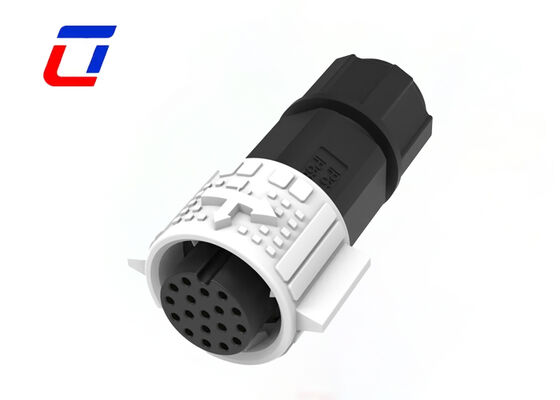

Name: Connecteur de données de câble M19 18 broches à libération rapide étanche IP67 300 volts
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Négociable USD
Availability: InStock

Aperçu Produits connecteur étanche ip67

Connecteur de données de câble M19 18 broches à libération rapide étanche IP67 300 volts

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T,D/P,L/C,D/A,Western Union
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Tension nominale:

300V

Indice de résistance aux flammes:

UL94-V0

Type de connecteur:

Connecteur hommes-femmes

Matériau:

Nylon

Mettre en évidence:

Connecteur de câble imperméable M19

Connecteur à décharge rapide à 18 broches

connecteur IP67 de 300 volts

Connecteurs de fil basse tension M19 18 broches PA66 étanches

Connecteur circulaire M19 18 broches pour applications de signal extérieur

Présentation du produit

Modèle de produit et informations de base : Le modèle est Quick Lock 300V Signal M19, un connecteur circulaire en plastique à 18 broches, spécialement conçu pour les applications extérieures étanches. Il intègre la transmission du signal et la protection étanche, adapté à divers scénarios électriques extérieurs difficiles.
Paramètres électriques de base : La tension nominale est de 300 V, le courant nominal est de 5 A, garantissant une transmission stable du signal et de la puissance dans les systèmes électriques extérieurs basse tension. La résistance de contact est inférieure à 10 mΩ, la résistance d'isolement est supérieure à 500 mΩ, empêchant efficacement les risques d'interférence de signal et de fuite.
Performances d'étanchéité et de protection environnementale : Atteint un indice d'étanchéité IP67, capable de bloquer efficacement la pluie, la neige, la poussière et l'humidité, garantissant un fonctionnement stable même dans des environnements extérieurs difficiles tels que la pluie, l'humidité et la poussière. Il est résistant aux UV, à la corrosion et ignifuge (UL94-V0), s'adaptant à une utilisation extérieure à long terme sans dégradation des performances.
Avantages structurels et matériels : Adopte une structure circulaire M19, fabriquée en plastique technique haute performance (nylon PA66), qui est léger, de haute résistance, résistant à l'usure et aux chocs. Les 18 broches alignées avec précision permettent une connexion haute densité, permettant la transmission simultanée de plusieurs circuits d'alimentation et de signal dans un format compact.
Conception à verrouillage rapide : Équipé d'un mécanisme d'accouplement à verrouillage rapide en un clic, permettant une connexion et une déconnexion rapides sans outil. Une simple action de pression et de clic fixe fermement les connecteurs mâle et femelle, empêchant les déconnexions accidentelles causées par le vent, les vibrations ou les interférences humaines, et réduisant le temps d'installation jusqu'à 50 % par rapport aux connecteurs filetés traditionnels.
Contact et terminaison : Les broches de contact sont en alliage de cuivre plaqué or, ce qui minimise la résistance de contact, empêche l'oxydation et assure une excellente conductivité même dans des conditions extérieures de forte humidité. Prend en charge les méthodes de terminaison à sertir ou à souder en option, adaptées à différents besoins de câblage.
Plage de température de fonctionnement : Fonctionne de manière stable dans la plage de température de -40 °C à +105 °C, s'adaptant aux conditions météorologiques extrêmes telles que le froid intense et les températures élevées, avec une forte adaptabilité environnementale.
Scénarios d'application : Largement utilisé dans les équipements électroniques extérieurs, y compris l'éclairage LED, les systèmes d'énergie solaire, les équipements d'automatisation industrielle, les appareils de communication extérieurs, les équipements de scène, l'électronique marine et les caméras de sécurité extérieures, fournissant un support de connexion de signal et d'alimentation fiable.
Certification et durabilité : Certifié CE, ROHS, TUV, UL, répondant aux normes internationales de sécurité et d'environnement. Il a une durée de vie de 5 à 10 ans, avec une durabilité d'accouplement d'au moins 3000 cycles, garantissant une utilisation fiable à long terme.

Caractéristiques principales

Coque en plastique technique PA66 avec une résistance et une résistance aux intempéries supérieures
Structure circulaire M19 pour un accouplement précis et une résistance aux vibrations
Système de libération rapide par pression pour une connexion facile
Plusieurs configurations de broches disponibles : options de 2 à 18 broches
Variantes de combinaison d'alimentation et de signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches, 2+20 broches
Versions d'assemblage sur site : options fil-à-fil et fil-à-carte
Courant nominal de 20 A pour un fonctionnement continu
Services d'assemblage de câbles disponibles
Personnalisation OEM/ODM prise en charge

Spécifications des matériaux

Matériau de la coque : Plastique technique PA66 de haute qualité avec une excellente résistance mécanique, une résistance aux chocs et une résistance à la déformation. Résistant aux températures hautes/basses, au vieillissement UV et à la corrosion pour des performances stables à long terme dans des environnements extérieurs complexes.

Paramètres électriques

Paramètre	Spécification
Nombre de pôles	18 broches
Courant nominal	5 A maximum
Tension nominale	300 VAC maximum
Tension de tenue	1500 VAC @ 60 secondes

Paramètres techniques

Paramètre	Spécification
Résistance de contact	10 mΩ maximum
Structure d'isolement	500 MΩ à 500 VDC
Température de fonctionnement	-40 °C à +105 °C
Classe IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Paramètre	Spécification
Tension nominale	300 VAC maximum
Courant nominal	5 A maximum
Diamètre extérieur minimum du fil	3,0 mm - 6,0 mm
Diamètre extérieur maximum du fil	8,0 mm - 10,0 mm
Surface de section transversale maximale du câble	0,5 mm² - 2,5 mm²

Industries d'application

Lampes de croissance
Équipement de communication
Machines de codage de produits
Systèmes de codage de produits d'inventaire
Systèmes à jet d'encre
Systèmes solaires
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement de laboratoire médico-légal et de pathologie
Machines lourdes

Conception du produit
