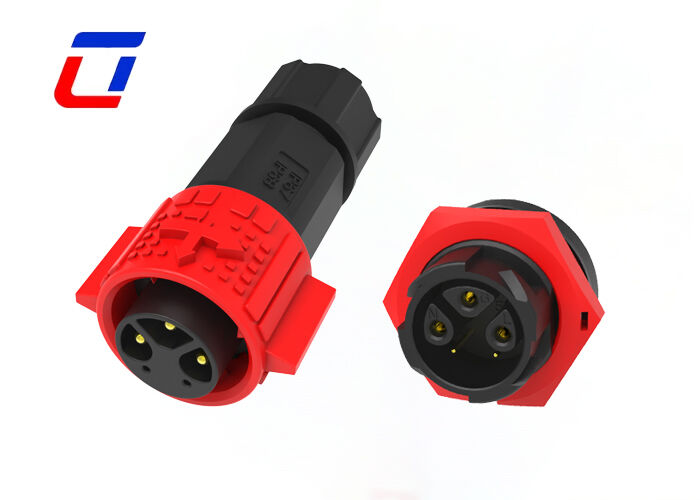

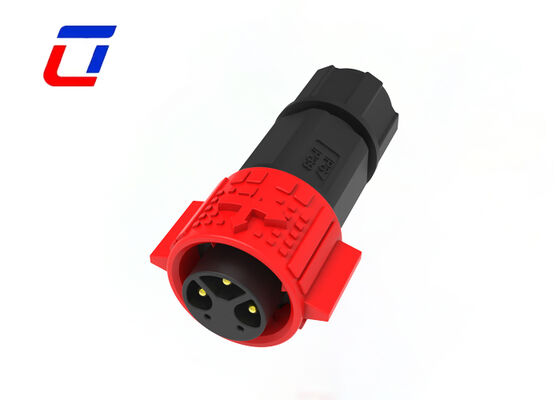

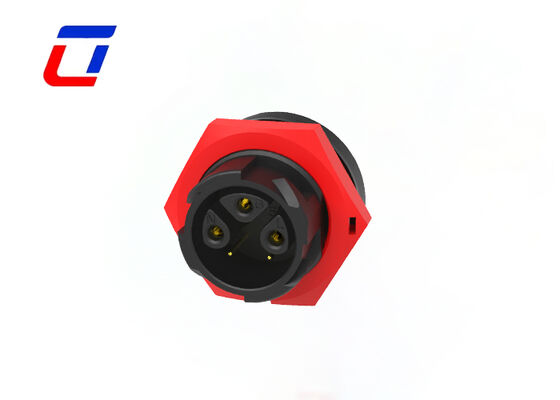

Connecteurs Mâle Femelle en Plastique M19 3+2 Broches Circulaire Alimentation et Signal
Connecteur Mâle Femelle Multi-Broches M19 3+2 Broches Fil à Fil Faible Courant Alimentation Données
Présentation du produit
Présentation du produit et conception principale: Il s'agit d'un connecteur fil-à-carte M19 en PA66 avec une structure à 3+2 broches, spécialement conçu pour l'alimentation électrique et la transmission de signaux dans les équipements industriels et électroniques. La conception divisée 3+2 broches (3 broches d'alimentation + 2 broches de signal) sépare efficacement la transmission de puissance et de signal, évitant les interférences mutuelles et garantissant la stabilité et la précision de l'alimentation et de la transmission du signal. C'est une solution de connexion fil-à-carte polyvalente adaptée à divers scénarios électriques basse tension.
Avantage du matériau PA66 de haute qualité: La coque du connecteur est fabriquée en plastique technique PA66 haute performance, qui présente d'excellentes performances globales : ignifuge (conforme à la norme UL94-V0), haute résistance mécanique, résistance à l'usure et résistance aux chocs. Il offre également une bonne isolation électrique, une résistance à la corrosion et une résistance aux UV, il n'est pas facile de vieillir ou de se déformer même en utilisation à long terme, et il peut s'adapter à des environnements électriques intérieurs et extérieurs complexes.
Division fonctionnelle 3+2 broches: Les 3 broches d'alimentation sont utilisées pour une transmission de puissance stable, prenant en charge la demande d'alimentation des équipements électriques ; les 2 broches de signal sont dédiées à la transmission de signaux, avec une forte capacité anti-interférence, assurant la transmission fluide des signaux de commande, des signaux de données et d'autres signaux faibles. La disposition des broches est scientifique et raisonnable, avec un positionnement précis et une conception anti-mauvaise insertion, évitant les connexions incorrectes et les dommages aux équipements.
Connexion fil-à-carte et installation: Adopte un mode de connexion fil-à-carte professionnel, qui peut être fermement connecté à la carte de circuit imprimé, réalisant une connexion fiable entre les fils et la carte. L'installation est simple et pratique, prenant en charge les méthodes de terminaison à sertir et à souder, compatible avec les fils de 0,5 à 2,5 mm², adaptée à différentes spécifications de câblage et espaces d'installation. La structure circulaire M19 est compacte, économisant de l'espace d'installation et s'adaptant à la disposition des petits équipements électroniques.
Adaptabilité environnementale et durabilité: Il peut fonctionner de manière stable dans la plage de température de -40°C à +105°C, s'adaptant aux environnements à températures extrêmes tels que le froid intense et les hautes températures. Il offre de bonnes performances d'étanchéité à la poussière et à l'humidité (niveau de protection IP67), bloquant efficacement la poussière, l'humidité et autres impuretés d'entrer dans le connecteur, assurant une utilisation fiable à long terme. La durabilité d'accouplement n'est pas inférieure à 5000 cycles, et la durée de vie est jusqu'à 6 ans.
Scénarios d'application: Largement utilisé dans divers domaines électriques et électroniques, y compris les équipements de contrôle industriel, les appareils électroménagers, les accessoires électroniques automobiles, les équipements médicaux, les équipements de communication et les équipements de pilotage LED. Il est particulièrement adapté aux équipements nécessitant une transmission séparée de puissance et de signal, offrant une solution de connexion fil-à-carte sûre, fiable et efficace.
Caractéristiques principales
Système de libération rapide par verrouillage par pression Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation Combinaisons d'alimentation et de signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches Options de signal : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches Version d'assemblage sur site avec options fil-à-fil et fil-à-carte Courant nominal de 20A pour un fonctionnement continu Service d'assemblage de câbles et support OEM/ODM disponibles
Spécifications techniques
| Catégorie de spécification | Détails |
|---|
| Système de connecteur | Câble-à-carte |
| Scellable | Oui |
| Connecteur et contacts terminent à | Fil et câble |
| Type de connecteur circulaire | Fiche, Prise |
| Type de coque | Coque en plastique |
| Type de produit | Kit de connecteur |
| Nombre de pôles | 3+2 |
| Courant nominal | 15A max |
| Tension nominale | 600VAC max |
| Tension de durabilité | 2500VAC @ 60 s |
| Matériau de la coque | PA66 |
| Matériau d'isolation | Thermoplastique à faible risque d'incendie |
| Hermétiquement scellé | Oui |
| Protection environnementale | IP67 (Niveau de poussière 6) |
| Température de fonctionnement | -40°C à 105°C |
| Indice de durabilité | 250-251 cycles |
| Indice d'inflammabilité UL | UL 94V-0 |
Industries d'application
Équipement de communication, Machines d'encodage de produits, Systèmes d'encodage de produits d'inventaire, Systèmes de jet d'encre, Systèmes solaires, Équipement de jet d'encre industriel, Équipement d'énergie électrique, Équipement médico-légal et pathologique de laboratoire, Machinerie lourde
Dimension de production
Détails techniques
Questions fréquemment posées
Q1 : Quelle est la tension nominale ?
R1 : La tension nominale, également appelée tension de fonctionnement, dépend du matériau d'isolation du connecteur et de l'espacement des contacts. Certains composants peuvent ne pas fonctionner correctement en dessous de leur tension nominale.
Q2 : Y a-t-il une réduction pour les commandes en grande quantité ?
R2 : Oui, nous offrons des remises échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez fournir la quantité attendue pour un devis personnalisé.
Q3 : Puis-je avoir une étiquette personnalisée ?
R3 : Oui, bien sûr, vous pouvez créer votre propre marque privée et votre emballage, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.
