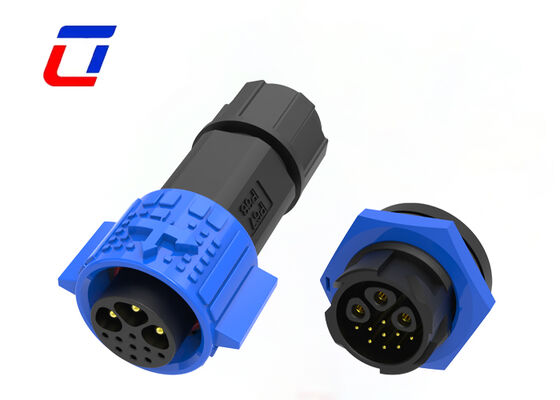

Name: Signal de Pin de PA66 M19 3+9 et connecteur circulaire de bâti de panneau des connecteurs d'alimentation IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Prise imperméable de prise

Signal de Pin de PA66 M19 3+9 et connecteur circulaire de bâti de panneau des connecteurs d'alimentation IP67

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Jusqu'à 1 000 m d'altitude
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Actuel:	15A+5A	Indice d'étanchéité:	IP67
Plage de température:	-40 ℃ ~ + 105 ℃	Matériel:	Nylon
Matériel de contact:	Laiton Plaqué Or	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	Connecteur imperméable à l'eau PA66 M19 , connecteur à panneau circulaire IP67 , connecteur d'alimentation de signal 3+9 broches

Câble de verrouillage automatique imperméable de Pin de M19 3+9 pour embarquer le connecteur IP67

Présentation du produit

Connecteur de fil à dégagement rapide M19, 3 + 9 broches, connecteur étanche OEM 300V

Principales fonctionnalités

Spécifications de base :Adopte une conception de taille M19 avec une configuration 3+9 broches, réalisant une transmission intégrée de la puissance et du signal. Il élimine le besoin de deux types de connecteurs supplémentaires, économisant ainsi efficacement de l'espace d'installation, s'adaptant aux scénarios d'équipement avec un espace limité et résolvant les inconvénients d'une connexion séparée de l'alimentation et du signal.
Niveau de protection :Atteint la norme IP67 en matière d'étanchéité à l'eau et à la poussière. Il peut atteindre une étanchéité totale à la poussière à l'état accouplé et peut être immergé dans 1 mètre d'eau de profondeur pendant 30 minutes sans affecter son utilisation. Il peut résister efficacement à l'érosion causée par des environnements difficiles tels que l'humidité, la poussière et les éclaboussures d'eau, garantissant ainsi un fonctionnement stable de l'équipement.
Matériel et savoir-faire :La coque est fabriquée en nylon PA66 renforcé de fibre de verre, conforme à la qualité ignifuge UL94 V-0, offrant une résistance aux températures élevées, aux chocs et à la corrosion, et difficile à déformer ou à vieillir. Les contacts sont en laiton plaqué or, ce qui réduit l'impédance de contact, améliore la conductivité et la résistance à la corrosion et prolonge la durée de vie.
Méthode d'installation :Adopte une conception de montage sur panneau circulaire, facile et stable à installer, adaptée à différentes épaisseurs de panneaux et peut être largement utilisée pour l'installation fixe de panneaux d'équipement. Il prend également en charge la méthode de connexion par soudage, avec une connexion fiable, difficile à tomber et une efficacité d'assemblage élevée.
Scénarios d'application :Convient à divers domaines tels que l'automatisation industrielle, l'éclairage LED extérieur, les équipements marins, les équipements médicaux, les équipements d'énergie solaire et la surveillance de sécurité, particulièrement adapté aux besoins d'alimentation électrique et de transmission de signaux dans les environnements industriels extérieurs et difficiles.

Spécifications techniques

Caractéristiques du type de produit

Système de connecteur	Câble à carte
Scellable	Oui
Le connecteur et le contact se terminent par	Fils et câbles
Type de connecteur circulaire	Fiche, Prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur

Caractéristiques électriques

Nombre de pôles	3+9
Note actuelle	15+5A maximum
Tension nominale	600 VCA maximum
Tension de durabilité	2 500 VCA à 60 s

Caractéristiques du corps

Matériau de la coque	PA66
Type de matériau d'isolation pour connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Côté
Type de protection de l'environnement	Élastomère scellé, hermétiquement scellé
Matériau du joint torique	Élastomère scellé, hermétiquement scellé
Protection de l'environnement	Oui

Conditions d'utilisation

Plage de température de fonctionnement	-40°C à 105°C
Niveau d'étanchéité à l'eau IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice de durabilité (cycles)	250, 251
Indice d'inflammabilité UL	UL94V-0

Options de configuration

Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour le signal d'alimentation combiné.
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un travail de longue durée
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenu

Secteurs d'application

Demande de communication
Machines à coder les produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement jet d'encre industriel
Équipement électrique
Matériel de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Dimensions du produit

Détails techniques

Foire aux questions

Q1 : Qu’est-ce que la tension nominale ?

A1 : Tension nominale également connue sous le nom de tension de fonctionnement, qui dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.

Q2 : Comment suivre mon envoi ?

A2 : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre l'état en temps réel en ligne ou contacter notre équipe pour des mises à jour.

Q3 : Êtes-vous une usine ou une société commerciale ?

A3 :WNous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine
