Name: Connecteur de données à 9 broches IP67 plaqué en or
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Négociable USD
Availability: InStock

Aperçu Produits Connecteur de données étanche

Connecteur de données à 9 broches IP67 plaqué en or

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T,D/P,L/C,D/A,Western Union
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

ÉPINGLE:	9 broches	Matériau:	PA66
Niveau de protection:	IP67	matériel de contact:	Laiton Plaqué Or
Température:	-40 à 105 °C	Champs d'industrie:	Équipements de communication, sécurité et surveillance
Mettre en évidence:	Connecteur de données étanche IP67 plaqué or , connecteur fil à carte M19 , connecteur de données étanche à 9 broches

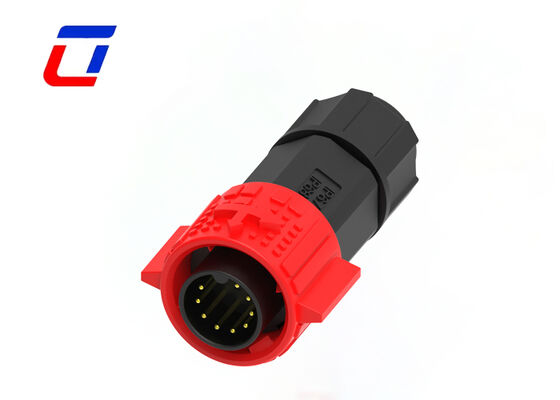

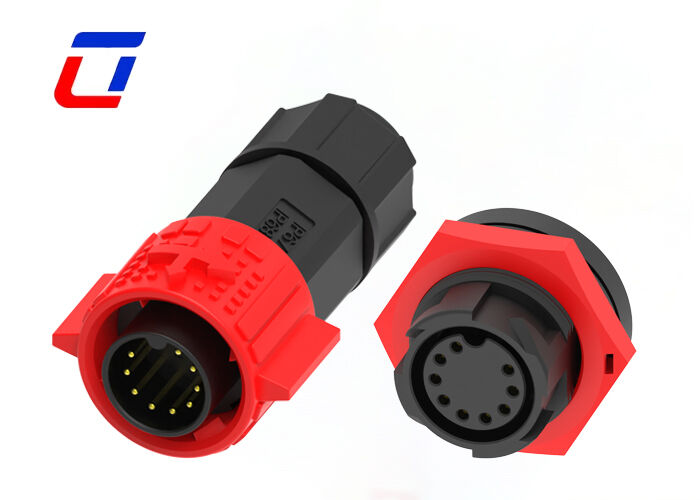

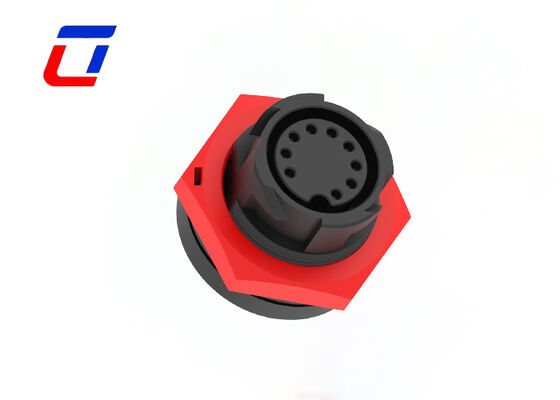

Connecteur de câble mâle M19 9 broches - Connecteur d'aviation étanche industriel

Connecteur de données 9 broches M19 Connecteur étanche IP67

Caractéristiques principales

Système de verrouillage par pression à libération rapide pour une connexion facile
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour applications d'alimentation
Options combinées alimentation/signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches
Options de signal : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches
Version d'assemblage sur site avec options fil à fil et fil à carte
Courant nominal de 5A pour un fonctionnement continu
Service d'assemblage de câbles pris en charge avec options personnalisées disponibles
Services OEM/ODM bienvenus

Secteurs d'application

Lampes de croissance
Équipement de communication
Machines de codage de produits
Systèmes de codage de produits d'inventaire
Systèmes à jet d'encre
Systèmes solaires
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement de laboratoire médico-légal et de pathologie
Machinerie lourde

Présentation du produit

Positionnement du produit : Connecteur M19 9 broches conçu spécifiquement pour la transmission de données entre fil et carte, axé sur la technologie plaquée or et la performance d'étanchéité IP67. Il se concentre sur la stabilité de la transmission de données et l'adaptabilité environnementale, différent des connecteurs d'alimentation ordinaires, et convient aux scénarios d'accouplement précis fil-à-carte.
Performance d'étanchéité et de protection contre la poussière : Conforme strictement au niveau de protection IP67, adopte une conception de structure scellée avec une bague d'étanchéité spéciale, qui peut isoler efficacement la poussière, la vapeur d'eau, les taches d'huile et autres impuretés. Même sous la pluie extérieure, dans des environnements humides ou des scénarios de poussière industrielle, il peut assurer une transmission de données ininterrompue.
Avantages de la technologie plaquée or : Les contacts sont fabriqués à partir d'un substrat en laiton de haute pureté avec une couche plaquée or uniforme sur la surface, qui a une épaisseur standard et une forte adhérence. Il peut non seulement réduire considérablement la résistance de contact et l'atténuation du signal, mais aussi améliorer la résistance à l'oxydation et à l'usure, éviter les mauvais contacts lors d'une utilisation à long terme et prolonger la durée de vie du connecteur.
Structure et installation : Adopte une structure circulaire M19, adaptée au mode de connexion fil-à-carte, facile à installer et à positionner avec précision, peut correspondre à diverses spécifications de lignes et de cartes de circuits imprimés, avec un mode de câblage flexible, prenant en compte l'efficacité d'assemblage et la stabilité de la connexion, et peut être directement intégré dans l'interface réservée du panneau d'équipement ou de la carte de circuit imprimé.
Caractéristiques des matériaux : La coque est fabriquée en plastique technique de haute résistance, qui présente les caractéristiques de résistance aux hautes et basses températures, de résistance aux chocs et de résistance à la corrosion chimique, adaptée à un large environnement de travail de température de -40°C à 105°C, pas facile à déformer ou à fissurer en raison des changements environnementaux, et adaptée aux scénarios industriels, extérieurs et autres scénarios complexes.
Champ d'application : Largement utilisé dans la maison intelligente, le contrôle industriel, les équipements de surveillance extérieure, l'électronique automobile, les équipements de communication, l'instrumentation et d'autres domaines, particulièrement adapté aux scénarios qui nécessitent une transmission de données fil-à-carte et ont des exigences élevées en matière d'étanchéité et de protection contre la poussière, assurant une transmission de données efficace et stable.

Paramètres électriques

Nombre de pôles	9 broches
Courant nominal	5A max
Tension nominale	60VAC max
Tension de tenue	500VAC @ 60s

Paramètres techniques

Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	300VAC max
Courant nominal	5A max
Diamètre extérieur minimum du fil	3.0mm ~ 6.0mm
Diamètre extérieur maximum du fil	8.0mm ~ 10.0mm
Surface de section transversale maximale du câble	0.5mm² ~ 2.5mm²

Schéma de conception

Questions fréquemment posées

Q: Êtes-vous une usine ou une société commerciale ?

R: Nous sommes une usine située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine.

Q: Puis-je avoir une étiquette personnalisée ?

R: Oui, bien sûr, vous pouvez avoir votre propre marque et emballage privés, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.

Q: Comment puis-je obtenir des échantillons ?

R: Nous sommes heureux de fournir des échantillons, les frais de transport étant à la charge du client. Veuillez fournir votre numéro de compte de messagerie et votre adresse détaillée pour un envoi d'échantillons immédiat.

Q: Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?

R: Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.
