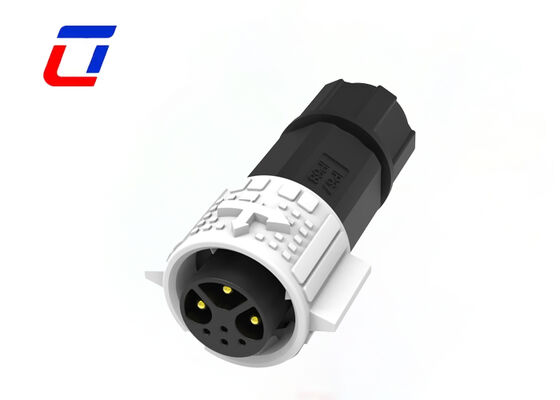

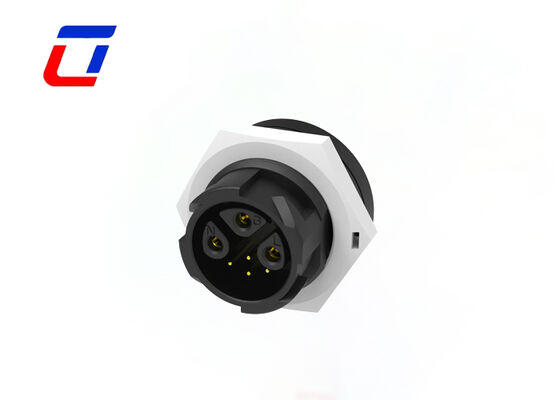

Name: 3+4 connecteurs de puissance et de signal M19 Plaqué or 300V connecteurs basse tension étanches
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Prise imperméable de prise

3+4 connecteurs de puissance et de signal M19 Plaqué or 300V connecteurs basse tension étanches

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Épingle:	3+4 broches	Tension nominale:	300V
Note actuelle:	15+5A	Type de connecteur:	Connecteur rapide
Matériel:	Nylon	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	Connecteurs d'alimentation étanches M19 , connecteurs à basse tension plaqués or , connecteurs de signaux 3+4 broches

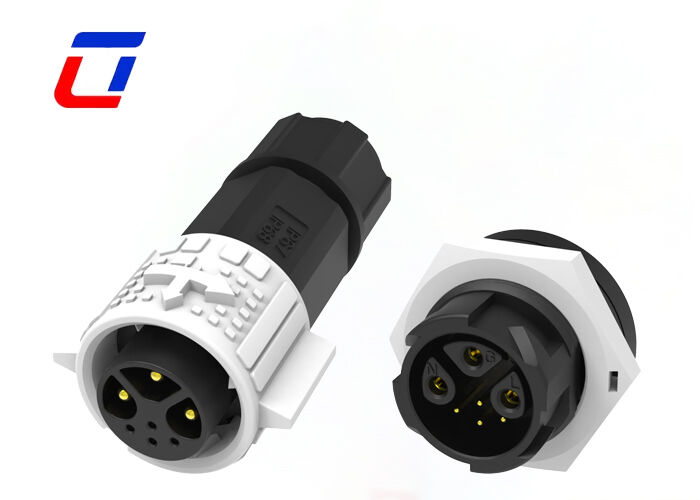

M19 Connecteur mâle femelle 300V Extérieur 3+4 Pin Connecteur d'alimentation et de signal

Vue d'ensemble du produit

Connecteur étanche à l'eau extérieur M19 3+4 Pin IP67 Connecteur étanche à l'eau fil à bord

Une description rapide

Paramètres de base:Il adopte une taille circulaire M19 avec 3 + 4 broches de conception séparée, 3 broches pour la transmission d'énergie basse tension et 4 broches pour la transmission de signal.s'adapte à divers équipements basse tension, réalise une transmission indépendante de puissance et de signal sans interférence mutuelle, et équilibre la praticité et la sécurité.
Caractéristiques de sécurité à basse tension:Il suit strictement la norme de conception de basse tension de 300 V, avec d'excellentes performances d'isolation, empêchant efficacement les risques de sécurité tels que les courts-circuits et les fuites de circuits basse tension.Il convient à divers équipements basse tension avec des exigences strictes de tension, assurant le fonctionnement sûr des équipements et la sécurité personnelle des opérateurs.
Les principaux avantages du placage en or:Les contacts sont fabriqués en substrat de laiton de haute qualité, avec une plaque dorée de précision sur la surface.réduit les pertes de puissance et les interférences du signal, mais améliore également la résistance à l'oxydation et la résistance à la corrosion, en s'adaptant à des environnements difficiles tels que l'humidité et la poussière lourde, et en prolongant la durée de vie du connecteur.
Performance étanche:Il adopte une structure imperméable à l'eau entièrement scellée avec un anneau d'étanchéité imperméable à l'eau à haute élasticité, atteignant le niveau de protection IP67.taches d'huile et autres impuretés, s'adaptant à des scénarios difficiles tels que l'extérieur et les ateliers humides, assurant une alimentation et une transmission de signaux à basse tension stables et ininterrompues.
Structure et installation:Conception de la structure circulaire M19, taille compacte, adaptée à divers scénarios d'installation, prenant en charge la connexion flexible câble à câble et câble à carte.Il est facile à installer et précis dans le positionnement, avec un câblage ferme qui ne tombe pas facilement, ce qui peut rapidement compléter l'assemblage et améliorer l'efficacité de la production et de l'entretien.
Portée de l'application:Largement utilisé dans les équipements de contrôle industriels basse tension, les petits éclairages extérieurs, les équipements intelligents ménagers, les équipements auxiliaires médicaux, les équipements d'inspection de sécurité,petits équipements d'énergie neuve et autres domaines, particulièrement adapté aux scénarios de basse tension de 300 V qui doivent obtenir simultanément l'alimentation électrique et la transmission du signal et qui ont des exigences d'étanchéité.

Principales caractéristiques

Système de verrouillage rapide par poussée
Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin et 18Pin pour le signal disponible
Version d'assemblage sur le terrain: options de câble à câble et de câble à planche
Courant nominal 20A pour une longue durée de fonctionnement
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenue

Spécifications techniques

Paramètres électriques
Nombre de Polonais	3+4Pin
Notation actuelle	20A au maximum.
Rating de la tension	300VAC au maximum
Voltage de durabilité	Le régulateur de tension doit être équipé d'un système de régulation de tension.
Paramètres techniques
Résistance au contact	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 VDC
Température de fonctionnement	-40°C à +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est apparié
Matériau de moisissure	Le PA66
Matériau de contact/terminal	Lamière plaquée d'or
Matériau des joints	D'une teneur en silicone

Industries d'application

Lumières de croissance
Application des communications
Machines pour le codage des produits
Codage des produits de l'inventaire
Systèmes à jet d'encre
Système solaire
Appareils à jet d'encre industriels
Équipement électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes

Paramètres de fonctionnement

Rating de la tension	600VAC au maximum
Notation actuelle	20A au maximum
Taille du fil min OD	3.0 mm ~ 6,0 mm
Taille maximale du fil OD	8.0 mm ~ 10.0 mm
Max. Surface de section transversale du câble	0.5 mm2 ~ 2,5 mm2

Esquisse de conception

Questions fréquemment posées

Q: Êtes-vous une usine ou une société commerciale?

R: Nous sommes une usine située dans le parc industriel Ulinkcon, district Bao'an, Shenzhen, Chine

Q: Qui est responsable du dédouanement?

R: Nous vous fournirons des documents complets de dédouanement (facture commerciale, liste d'emballage, connaissement, rapports de certification).Les frais de dédouanement et les droits sont à la charge de l'acheteur (termes EXW/FOB)Nous pouvons vous aider avec la préparation des documents si nécessaire.

Q: Comment effectuer une commande?

R: Le processus de commande est simple: 1) Confirmez les détails du produit et obtenez une facture proforma (PI); 2) Faites l'acompte comme convenu; 3) Nous commençons la production et vous informons des progrès;4) Remboursement avant expédition; 5) Organiser la livraison et fournir des informations de suivi.
