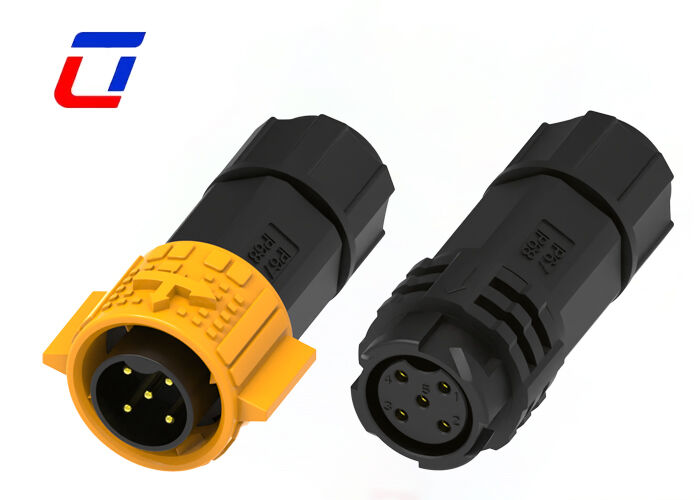

Name: 5 broches M19 connecteur d'alimentation en plastique imperméable à l'eau PA66 20A connecteur de verrouillage à pression mâle femelle
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur circulaire étanche à l'eau

5 broches M19 connecteur d'alimentation en plastique imperméable à l'eau PA66 20A connecteur de verrouillage à pression mâle femelle

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Tension nominale:	300V	Indice de résistance aux flammes:	UL94-V0
Température de fonctionnement:	-40 ℃ ~ + 105 ℃	Matériel:	Nylon
Matériel de contact:	Laiton Plaqué Or	Application:	Automatisation industrielle
Mettre en évidence:	Connecteur d'alimentation à 5 broches M19 étanche à l'eau , Connecteur de verrouillage à pression étanche PA66 , 20A connecteur circulaire mâle femelle

Rapide connecteur étanche à 5 broches circulaire M19 PA66 20A

Principales caractéristiques

Système de verrouillage rapide par poussée
Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin et 18Pin pour le signal disponible
Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
Courant nominal 20A pour une longue durée de fonctionnement
Service d'assemblage de câbles pris en charge, bienvenue sur mesure
OEM/ODM bienvenue

Une description rapide

Paramètres de base et principaux avantages de la conception de serrures à pression: adopte un emballage circulaire standard M19 avec une disposition précise de 5 broches, spécialement conçu pour la transmission de puissance moyenne de 20A, tension nominale 300V,adapté à divers scénarios d'alimentation industrielle et extérieure à basse tension. Le noyau adopte une structure de connexion push-lock, différente du fil traditionnel ou de la conception plug-in ordinaire. Il peut être verrouillé en appuyant et déverrouillé avec une clé pour un démontage facile,d'une capacité de charge supérieure ou égale à 300 W,, qui peut s'adapter efficacement aux conditions de vibration et éviter le relâchement de la connexion et un mauvais contact causé par les vibrations du fonctionnement de l'équipement.
Caractéristiques professionnelles du matériau PA66: la coque est faite de nylon renforcé PA66, transformé par la technologie de modification de la fibre de verre, strictement conforme à la norme UL94 V-0 de qualité ignifuge,avec une excellente résistance à haute et basse température (-40°C~105°C), résistance aux chocs, résistance à la corrosion chimique et performances anti-âge.qui peut isoler efficacement les dangers potentiels tels que les fuites et les courts-circuits pendant la transmission d'énergie, équilibrant la résistance structurelle et la sécurité électrique. Il convient à une utilisation à long terme dans des environnements industriels difficiles tels que l'extérieur, l'humidité et la poussière lourde, sans fissuration,déformation ou vieillissement.
Technologie d'étanchéité étanche IP67: adopte une structure entièrement scellée intégrée avec anneau d'étanchéité étanche en caoutchouc fluorescent à haute élasticité, atteignant le niveau de protection IP67,réalisation d'une protection complète contre la poussière et l'immersion dans l'eau à court terme (1m de profondeur d'eau/30min)La structure d'étanchéité est précisément assortie à la conception de verrouillage, et l'anneau d'étanchéité s'adapte bien après le verrouillage, ce qui peut bloquer efficacement l'intrusion de vapeur d'eau, de poussière, de taches d'huile,gaz corrosifs et autres impuretés, éliminer les pannes électriques causées par des facteurs environnementaux, assurer une transmission d'énergie stable et fiable et prolonger considérablement la durée de vie du connecteur.
Performance électrique et fiabilité des contacts: Les contacts sont en substrat de laiton à haute conductivité, plaqué or sur la surface, résistance au contact ≤ 10mΩ, résistance à l'isolation ≥ 500MΩ, résistance à la tension 500V AC/1min,augmentation de température ≤ 30 K, avec des performances électriques stables. La couche d'orage uniforme et dense a une résistance à l'oxydation et à l'usure exceptionnelles, ce qui peut réduire efficacement les pertes de puissance, éviter un mauvais contact,attenuation du signal (convient pour la transmission de signal auxiliaire) et autres problèmes lors d'une utilisation à long termeLa durée de vie de l'insertion mécanique est ≥ 5000 fois, répondant aux besoins d'utilisation à long terme des équipements de masse.
Conception structurelle et scénarios d'application: Structure enfichable mâle-femme, taille compacte, adaptée à diverses configurations d'installation, prenant en charge la connexion flexible câble-à-câble et câble-à-plaque.La méthode de câblage peut être le crimping ou la soudure selon les besoinsIl est largement utilisé dans les équipements d'automatisation industrielle, les systèmes d'éclairage extérieur,équipements auxiliaires de nouvelle énergie, équipements électriques marins, équipements d'alimentation de sécurité, systèmes basse tension montés sur véhicules et autres domaines,spécialement adapté aux scénarios de transmission de puissance à puissance moyenne avec des exigences élevées en matière de commodité de connexion, performances imperméables et durabilité du matériau.

Paramètres électriques
NLes Polonais	5 épingles
Notation actuelle	20A au maximum.
Rating de la tension	300VAC au maximum
Voltage de durabilité	Le système de freinage doit être équipé d'un système de freinage de freinage.

Paramètres techniques
Résistance au contact	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 VDC
Température de fonctionnement	-40°C à +105°C
Classe IP	IP67 (1m / 30min) lorsqu'il est apparié
Matériau de moisissure	Le PA66
Matériau de contact/terminal	Lamière plaquée d'or
Matériau des joints	D'une teneur en silicone

Paramètres de fonctionnement
Rating de la tension	600VAC au maximum
Notation actuelle	15A au maximum
Taille du fil min OD	3.0 mm ~ 6,0 mm
Taille maximale du fil OD	8.0 mm ~ 10.0 mm
Max.Série de section transversale du câble	0.5 mm²~ 2,5 mm²

Industrie de l'application

Lumières de croissance
Application des communications
machines de codage des produits
le code du produit de l'inventaire
systèmes à jet d'encre
Système solaire
équipement à jet d'encre industriel
Équipement électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes

Esquisse de conception

Questions fréquentes

1. Q est: Comment faire une commande?

A: Je suis désolé.Le processus de commande est simple: 1) confirmer les détails du produit et obtenir une facture proforma (PI); 2) effectuer l'acompte comme convenu; 3) nous commençons la production et vous informer de l'avancement;4) Remboursement avant expédition; 5) Organiser la livraison et fournir des informations de suivi.

2- Je ne sais pas.Vos produits sont-ils certifiés?
A: Je suis désolé.Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.

3. Q: Comment puis-je obtenir des échantillons?

R: C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me dire votre numéro de messagerie et votre adresse de détail, alors je peux vous envoyer un échantillon à la fois.

4Q: Puis-je avoir une étiquette personnalisée?

R: Oui, bien sûr, vous pouvez faire votre propre étiquette privée et emballage, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.
