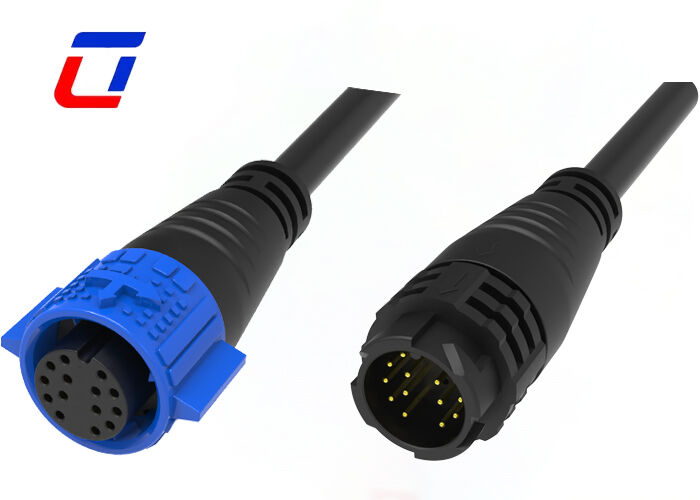

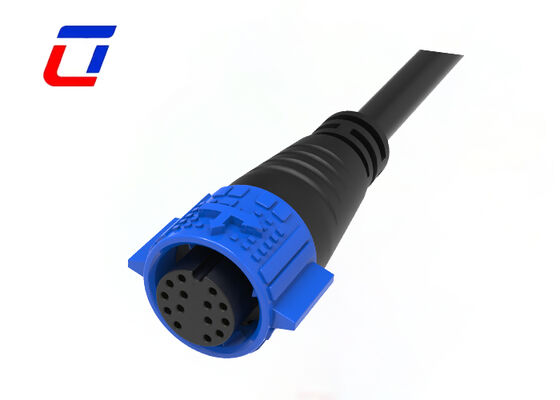

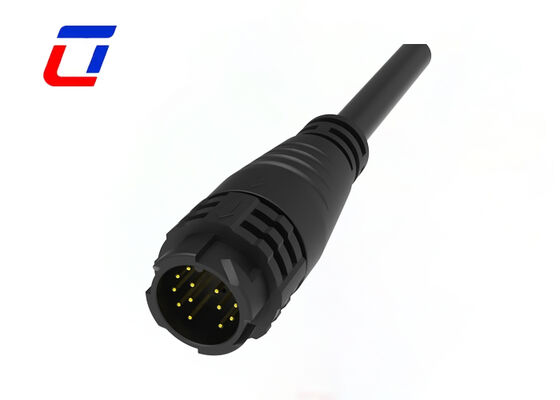

Name: M19 300V Connecteur rapide de commande à LED moulé 14 broches Connecteur de câble extérieur étanche
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits cable connecteur imperméable

M19 300V Connecteur rapide de commande à LED moulé 14 broches Connecteur de câble extérieur étanche

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Matériel:	Nylon	Niveau de protection:	IP67
Indice de résistance aux flammes:	UL94-V0	Couleur:	bleu, rouge, jaune, noir, blanc
Matériau d'étanchéité:	Garniture de scellage	Fonctions électriques:	Transmission des signaux
Mettre en évidence:	Connecteur de câble étanche M19 300V , Connecteur de commande LED 14 broches , connecteur rapide moulé en extérieur

Connecteurs de câble mâle-femelle M19 300V, 14 broches, étanches

Description rapide

Configuration et paramètres de base spécifiques au contrôle LED: Adopte un boîtier circulaire standard M19 avec une disposition de partition précise à 14 broches, spécialement conçu pour les systèmes de contrôle LED extérieurs. Tension nominale 300 V, adaptée à la transmission synchrone des signaux d'entraînement et de commande LED. Les cloisons à broches sont responsables de l'alimentation des LED, de la gradation et du contrôle du signal, éliminant la diaphonie et répondant avec précision aux besoins de contrôle et d'alimentation intégrés des lampes à LED d'extérieur, des écrans à LED, de l'éclairage paysager à LED et d'autres équipements, équilibrant une transmission efficace et une précision de contrôle.
Avantages de la technologie intégrée moulée: Adopte une technologie de moulage professionnelle, intégrant le câble et la coque du connecteur en une seule pièce par moulage par injection. Différent des connecteurs assemblés ordinaires, il présente de meilleures performances d'étanchéité et une structure plus solide, ce qui peut efficacement éviter le desserrage et la pénétration d'eau au niveau de la connexion entre le câble et le connecteur. Grâce à la technologie de moulage, le connecteur présente une excellente résistance à la traction et à la flexion, s'adaptant aux conditions de câblage extérieur complexes telles que la traction et la flexion, et il n'est pas facile que le câble tombe et qu'il y ait un mauvais contact lors d'une utilisation à long terme.
Protection étanche IP67 de qualité extérieure: Optimisé pour les environnements extérieurs difficiles, adopte une structure d'étanchéité moulée entièrement scellée avec une bague d'étanchéité en caoutchouc fluoré résistant aux intempéries, atteignant le niveau de protection IP67, réalisant une protection complète contre la poussière et une immersion à court terme de 30 minutes dans une eau de 1 mètre de profondeur. Il peut résister efficacement à la pluie extérieure, à la rosée, à la poussière, aux rayons ultraviolets et à la légère érosion des milieux corrosifs, éliminer l'interruption du signal de commande LED et les pannes d'alimentation causées par des facteurs environnementaux et assurer un fonctionnement stable de l'équipement LED extérieur.
Adaptation des matériaux et des performances électriques: La coque est fabriquée en nylon renforcé PA66 résistant aux intempéries, traité par modification de fibre de verre et traitement anti-UV, conforme à la qualité ignifuge UL94 V-0, avec une large plage de résistance à la température de -40 ℃ ~ 105 ℃, anti-vieillissement, résistance aux chocs et résistance à la corrosion, s'adaptant aux environnements extérieurs difficiles tels que l'exposition à long terme au soleil et l'alternance de températures élevées et basses. Les contacts sont en laiton à haute conductivité avec placage or, résistance de contact ≤10 mΩ, résistance d'isolation ≥500 MΩ, tension de tenue 500 V AC/1 min, avec des performances électriques stables, réduisant l'atténuation du signal de commande LED et assurant une transmission précise des commandes de gradation et de contrôle.
Scénarios de connexion et d'application rapides: Adopte une conception enfichable rapide avec une structure de positionnement anti-erreur, qui peut être ancrée et démontée manuellement sans outils spéciaux, améliorant considérablement l'efficacité de l'installation et de la maintenance des équipements LED extérieurs. Prend en charge la connexion moulée fil à fil, s'adaptant aux câbles spéciaux LED de 0,5 à 2,5 mm², largement utilisés dans l'éclairage paysager extérieur à LED, les lampadaires LED, les écrans LED, les lumières décoratives LED et autres équipements LED extérieurs, particulièrement adaptés aux systèmes de contrôle LED avec des exigences élevées en matière de vitesse de connexion, de performances d'étanchéité et de stabilité de contrôle.

Principales caractéristiques

Système de libération rapide Push Lock
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation.
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour le signal d'alimentation combiné.
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible.
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 5A pour un travail de longue durée
Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
OEM/ODM bienvenu

Paramètres électriques
Nnombre de Polonais	14 broches
Note actuelle	5 Amax.
Tension nominale	300 VCA maximum
Tension de durabilité	1 500 VCA à 60 s.

Paramètres techniques
Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	300 VCA maximum
Note actuelle	5A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Zone de section transversale maximale du câble	0,5 mm²~ 2,5 mm²

Secteurs d'application

Lumières de croissance
Demande de communication
machines de codage de produits
codage des produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Croquis de conception

M19 300V Connecteur rapide de commande à LED moulé 14 broches Connecteur de câble extérieur étanche 1

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Question :Comment passer une commande ? Quel est le processus ?

UN:Le processus de commande est simple : 1) Confirmez les détails du produit et obtenez une facture pro forma (PI) ; 2) Verser l'acompte comme convenu ; 3) Nous commençons la production et vous tenons au courant des progrès réalisés ; 4) Payez le solde avant expédition ; 5) Organisez la livraison et fournissez les informations de suivi.

3. Q : Vos produits sont-ils certifiés ? Quelles certifications possédez-vous ?

R : Tous nos produits sont certifiés RoHS, CE et d’autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.
