Aperçu ProduitsConnecteur imperméable extérieur

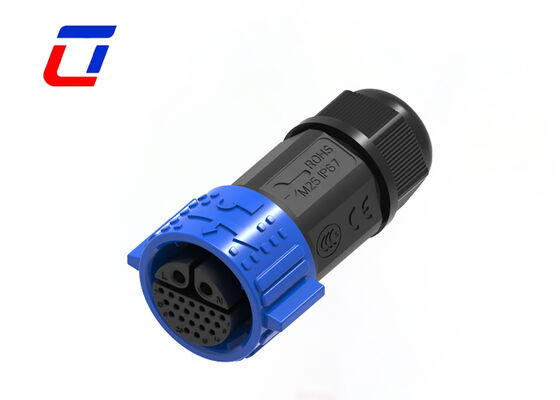

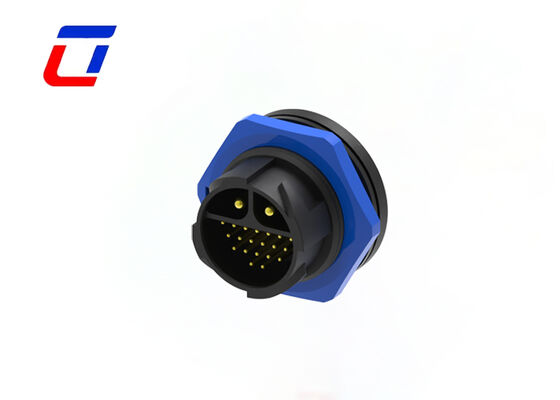

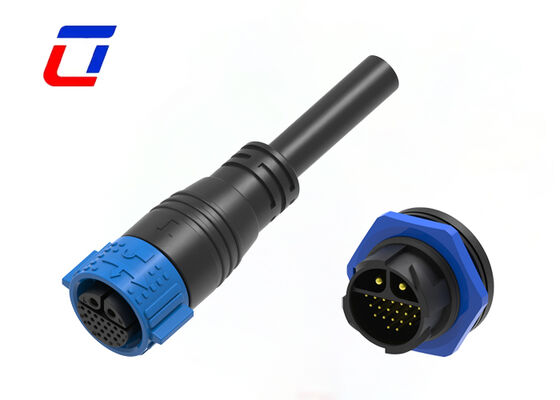

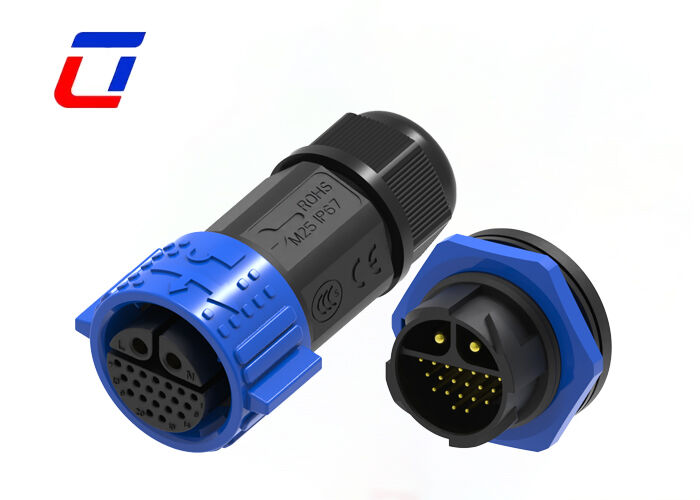

PA66 2+20 Pin M25 Power Signal Connector Outdoor Waterproof LED Connector Manufacturer

PA66 2+20 Pin M25 Power Signal Connector Outdoor Waterproof LED Connector Manufacturer

  • PA66 2+20 Pin M25 Power Signal Connector Outdoor Waterproof LED Connector Manufacturer
  • PA66 2+20 Pin M25 Power Signal Connector Outdoor Waterproof LED Connector Manufacturer
  • PA66 2+20 Pin M25 Power Signal Connector Outdoor Waterproof LED Connector Manufacturer
  • PA66 2+20 Pin M25 Power Signal Connector Outdoor Waterproof LED Connector Manufacturer
PA66 2+20 Pin M25 Power Signal Connector Outdoor Waterproof LED Connector Manufacturer
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs/TUV/UL
Numéro de modèle: M25
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Indice d'étanchéité: IP67 Nombre de broches: Alimentation et signal 22 broches
Matériau d'étanchéité: Garniture de scellage Matériel de contact: Laiton Plaqué Or
Plage de température: -40 ℃ ~ + 105 ℃ Couleur: Rouge/Bleu/Vert
Mettre en évidence:

PA66 waterproof power connector

,

M25 outdoor LED connector

,

2+20 pin signal connector

 2+20 Pin LED  Quick Release IP67 Wire To Board Connectors
M25 Power Signal Connector 2+20 Pin IP67 20A+5A Wire To Board Connector
Product Overview
This M25 waterproof connector adopts a 2+20 pin integrated power and signal design, made of high-quality flame-retardant PA66 nylon. It integrates power and signal transmission functions with excellent outdoor waterproof, weather resistance and anti-aging performance. Specially designed for outdoor LED lighting and industrial control equipment.
Key Features
  • Accurate Specifications & Stable Dual Transmission: Featured with a 2Pin power plus 20Pin signal integrated structure, it realizes independent power and signal transmission without mutual interference. It supports high-current power supply and high-precision signal conduction, ensuring stable operation of various LED landscape lighting devices.


  • Premium PA66 Material, Flame Retardant & Weather Resistant: The connector housing adopts UL-certified PA66 engineering nylon with a UL94 V-0 flame retardant rating. It delivers excellent high and low temperature resistance, corrosion resistance and UV anti-aging performance, capable of resisting extreme outdoor environments such as acid rain and salt spray to extend service life effectively.


  • IP67 High-level Outdoor Waterproof Performance: Adopted high-quality silicone sealing gaskets for superior tightness, this connector reaches IP67 dustproof and waterproof grade. It can work stably in long-term outdoor environments such as open air, humidity and rain, preventing equipment failure caused by water infiltration and dust accumulation.


  • Industrial Durability & Easy Quick Installation: The pins are made of tin-plated brass with excellent conductivity, stable contact performance and long plugging service life. Equipped with standard M25 quick self-locking structure, it features easy installation, firm connection, shock resistance and anti-drop performance, which is widely compatible with most outdoor LED and industrial control supporting equipment.
Application Industries
  • Communications Equipment
  • Product Coding Machines & Inkjet Systems
  • Solar Systems
  • Electric Power Equipment
  • Laboratory Forensic & Pathology Equipment
  • Heavy Machinery
  • Industrial Inkjet Equipment
Technical Specifications
Electrical Parameters
Number of Poles 22pin wire to board connector
Current Rating 20A +5A
Voltage Rating 500VAC max
Durability Voltage 2500VAC @ 60 s
Technical Parameters
Contact Resistance 10 mΩ max
Insulation Structure 500 MΩ at 500VDC
Operating Temperature -40°C ~ +105°C
IP Class IP67 (1m / 30min)
Mold Material PA66
Contact/Terminal Material Gold Plated Brass
Seal Material Silicone
Operation Parameters
Voltage Rating 600VAC max
Current Rating 40A max
Min Wire Size OD 6.5mm ~ 10mm
Max Wire Size OD 10.5mm ~ 18mm
Max Cable Cross Section Area 0.5mm² ~ 6.0mm²
Product Configuration
M25 Power Signal Connector product configuration diagram showing internal components and assembly
Product Dimension
M25 Power Signal Connector dimensional drawing with precise measurements and specifications
Technical Details
Detailed technical specifications and connection diagram for M25 connector showing pin layouts and electrical characteristics
Frequently Asked Questions
What is rated voltage?
Rated voltage, also known as operating voltage, depends on the connector insulation material used and the spacing between contact sizes. Some components or devices may not function properly below their rated voltage.

Are you a factory or trading company?


 We are a factory. Located in Ulinkcon Industrial Park, Bao'an District,Shenzhen,China

How to buy your products?


You need to do as followings:

* Confirm Current Rating and Number of Contacts

* Confirm Assembly style

* Confirm Cable Wire guage

* Confirm Cable Length and Material.
