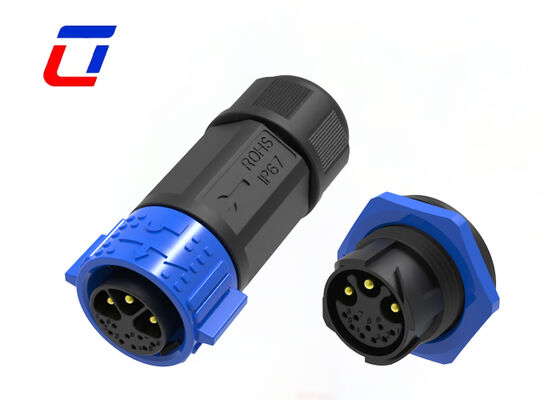

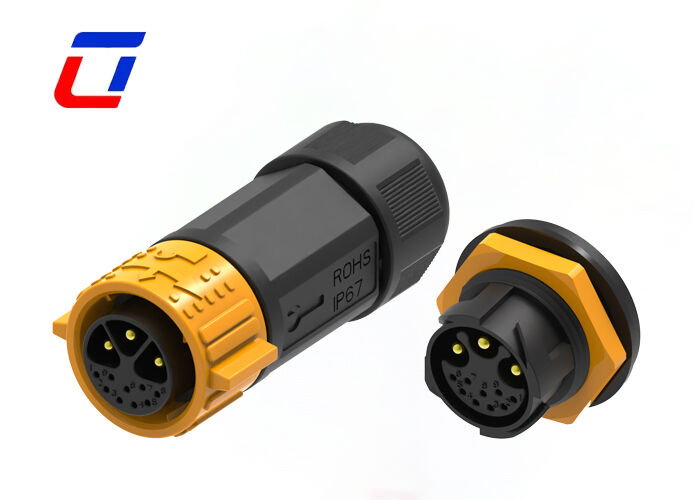

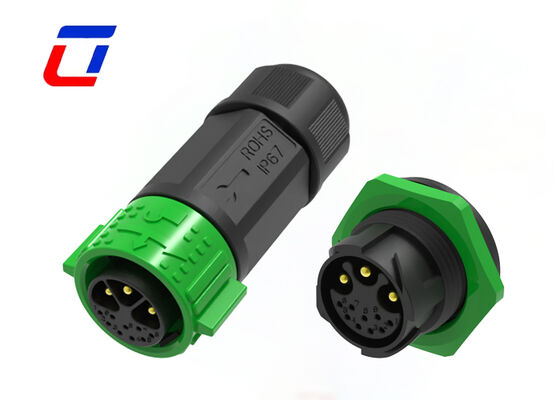

Name: 3+9 Pin M25 15+5A Panneau circulaire monté connecteur extérieur connecteur étanche usines
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Connecteur imperméable extérieur

3+9 Pin M25 15+5A Panneau circulaire monté connecteur extérieur connecteur étanche usines

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,MoneyGram,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:

Alimentation et signal 3+9 broches

Indice d'étanchéité:

IP67

Plage de température:

-40 ℃ ~ + 105 ℃

Matériel:

Nylon

Mettre en évidence:

Connecteur circulaire étanche à l'eau M25

Connecteur de montage de panneau 15+5A

Connecteur circulaire étanche à l'eau extérieur

Types de connecteur multi-broches de connecteur étanche extérieur 3+9 broches M25 30A 300V

Principales caractéristiques

Système de libération rapide Push Lock
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3 + 2 broches, 3 + 3 broches, 3 + 9 broches, 3 + 13 broches et 2 + 20 broches.
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un travail de longue durée
Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
OEM/ODM bienvenu

Secteurs d'application

Demande de communication
machines de codage de produits
codage des produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Détails rapides de 6 brochesConnecteur Mâle Femelle

Conception à double circuit 3 + 9 broches pour une transmission intégrée de l'alimentation et du signal: La configuration optimisée des broches prend en charge la transmission indépendante de puissance à courant élevé de 15 A via 3 broches et la transmission de signal multicanal de 5 A via 9 broches. Les circuits de courant fort et faible séparés évitent les interférences mutuelles, garantissant une puissance de sortie stable et une transmission synchrone de plusieurs signaux de commande et de capteur pour les systèmes de contrôle électroniques complexes.
Connexion rapide autobloquante sans outil: Equipé d'une structure autobloquante à boucle élastique, le connecteur réalise un serrage automatique et un verrouillage ferme après branchement sans rotation du filetage ni outils auxiliaires. Il permet un branchement en douceur et un déverrouillage sans effort, améliorant considérablement l'efficacité de l'installation et de la maintenance pour l'assemblage de masse en usine et l'inspection quotidienne des équipements.
Structure de montage sur panneau stable pour l'installation d'équipements intégrés: Adoptant une conception de montage sur panneau intégré dédiée, il présente un positionnement précis et une fixation ferme. Il s'adapte étroitement aux panneaux de commande des équipements et aux murs de la cabine sans occuper d'espace extérieur, réalisant ainsi une disposition soignée et intégrée des équipements. Compatible avec les tailles d'ouverture standard de la plupart des équipements industriels et instruments de précision, il convient parfaitement à la production industrielle de masse.
Protection complète IP67 pour une utilisation en extérieur par tous les temps: Construit avec une bague d'étanchéité en silicone intégrée à haute élasticité, le connecteur permet un ajustement sans espace après auto-verrouillage. Il offre d'excellentes performances anti-poussière, imperméables et résistantes à l'humidité, résistant efficacement à l'érosion par la pluie, à l'accumulation de poussière, à la rosée et à une légère pollution par les hydrocarbures. Il maintient des performances stables dans les environnements en plein air, en atelier et en cabine extérieure toute l'année.
Résistance aux intempéries et durabilité aux vibrations de qualité industrielle: Le boîtier ignifuge à haute ténacité présente une isolation, une résistance aux chocs et une résistance à la déformation supérieures. Optimisée pour les conditions de fonctionnement vibrantes, la structure serrée de la boucle autobloquante empêche le desserrage après une vibration à long terme. Avec une excellente résistance aux UV, au vieillissement et à la corrosion, il garantit une durée de vie stable à long terme dans des scénarios industriels difficiles.

Caractéristiques du type de produit
Système de connecteur	Câble à câble
Scellable	Oui
Le connecteur et le contact se terminent par	Fils et câbles
Type de connecteur circulaire	Fiche, Prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur
Fonctionnalités de configuration
Nombre de postes	3+9
Nombre de positions de signaux	9
Contacts préchargés	Oui
Caractéristiques électriques
Tension de fonctionnement (VCA)	600 V maximum.
Tension de fonctionnement (VCC)	600 V maximum.
Caractéristiques du corps
Matériau de la coque	PA66
Type de matériau d'isolation pour connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Côté
Type de protection de l'environnement	Élastomère scellé, hermétiquement scellé
Matériau du joint torique	Élastomère scellé, hermétiquement scellé
Protection de l'environnement	Oui
Fonctionnalités de contact
Courant nominal de contact (Max) (A) .	15A maximum.
Type de contact du connecteur circulaire	Broche-Douille
Attachement mécanique
Type de montage du connecteur	Support de câble (suspension libre)
Type d'alignement d'accouplement	À clé
Rétention d'accouplement	Avec
Dimensions
Taille du fil (AWG)	20AWG,18AWG,16AWG,14AWG,
Conditions d'utilisation
Plage de température de fonctionnement (°C)	-40 ~ 105°C
Niveau d'étanchéité à l'eau IP	IP67
Niveau d'étanchéité à la poussière IP	6
Normes de l'industrie
Indice d'inflammabilité UL	UL94V-0

Dimension de production

Plus de détails techniques

FAQ

Q1 : Quelle est la tension nominale ?

A1 : Tension nominale également connue sous le nom de tension de fonctionnement, qui dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.

T2 :Comment puis-je obtenir des échantillons ?

A2: C'est pour moi un honneur de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire savoir votre numéro de courrier et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

Q3 : Comment choisir le connecteur approprié ?

A3 :Vous devez procéder comme suit :
* Confirmer la note actuelle et le nombre de contacts
* Confirmez que le style d'assemblage doit être pré-câblé ou non. Si nécessaire, confirmez le suivant.
* Confirmer le calibre du câble
* Confirmez la longueur et le matériau du câble.
