Name: UL94-V0 M16 2+4 Multi-Pin Connecteur mâle Femme Connecteur de fil IP67
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

Aperçu Produits cable connecteur imperméable

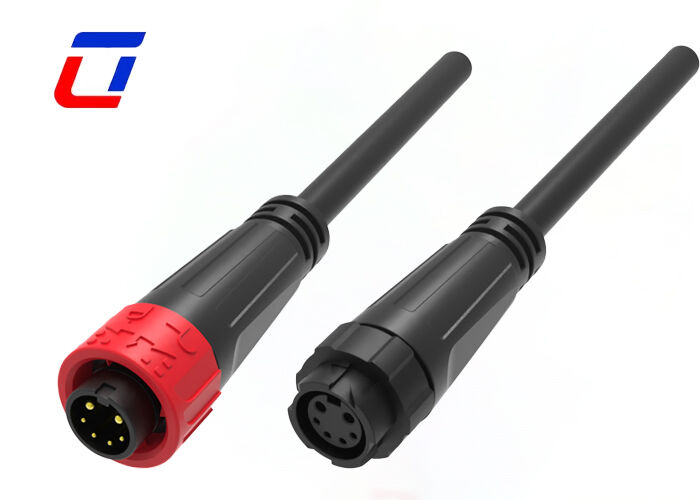

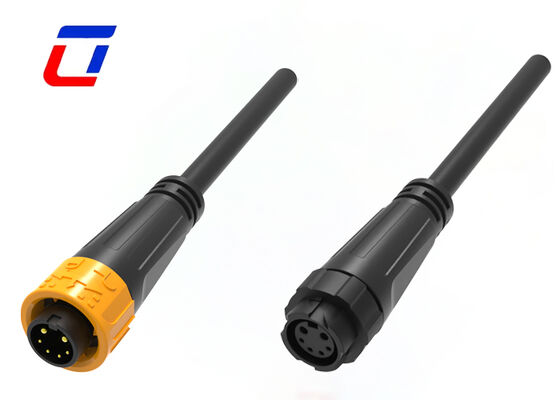

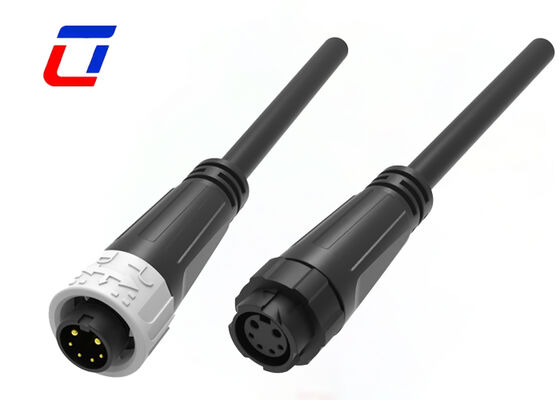

UL94-V0 M16 2+4 Multi-Pin Connecteur mâle Femme Connecteur de fil IP67

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M16

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Épingle:	Alimentation et données 2+4 broches	taper:	connecteur étanche
Niveau d'étanchéité:	IP67	Matériel:	PA66,UL94-V0
Matériel de contact:	Laiton Plaqué Or	Température de fonctionnement:	-40 ℃-+105 ℃
Mettre en évidence:	Connecteur M16 étanche UL94-V0 , Connecteur de câble de verrouillage IP67 , M16 connecteur multifonction mâle femelle

Prise industrielle de puissance et de signal d'ODM de connecteur de fil de M16 2+4 Pin

Le connecteur de fil mâle et femelle multibroches M16 2+4 certifié UL94-V0 est une solution de connexion intégrée ignifuge pour la transmission combinée de puissance et de signal. Adoptant une conception professionnelle de regroupement de 2 + 4 broches, il réalise une alimentation indépendante et une transmission de signal multicanal dans une unité compacte. Équipé d'une structure autobloquante avancée sans outil Push Lock et d'une performance d'étanchéité IP67, ce mini connecteur M16 offre une sécurité incendie supérieure, une conductivité stable et une forte adaptabilité environnementale pour les applications électriques industrielles et extérieures.

Industries d'application des connecteurs à verrouillage rapide IP67

Lumières de croissance
Demande de communication
Machines de codage de produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Équipement de communication
Machinerie lourde

Caractéristiques du produit

UL94-V0 Indice ignifuge le plus élevé pour une sécurité améliorée :Le boîtier du connecteur est fabriqué avec un matériau ignifuge UL94-V0, doté de propriétés auto-extinguibles et ignifuges. Il empêche efficacement la propagation des flammes causée par un court-circuit ou un courant de surcharge, offrant une sécurité électrique supérieure à celle des connecteurs en plastique ordinaires et entièrement conforme aux normes mondiales de sécurité industrielle.
Conception divisée multibroches 2+4 pour une double fonction d'alimentation et de signal :La disposition optimisée à 2+4 broches sépare physiquement la transmission de puissance et la transmission du signal. 2 broches assurent une entrée de puissance stable tandis que 4 broches transmettent des signaux de contrôle multi-groupes indépendamment sans diaphonie. Cette conception tout-en-un simplifie la disposition de l'interface de l'équipement et réduit les coûts globaux d'assemblage.
Mécanisme d'auto-verrouillage Push Lock sans outil :Conçu avec une structure intuitive push-to-lock au lieu d'une connexion filetée traditionnelle, il permet un accouplement rapide et sans effort avec un retour de verrouillage clair. La force de serrage stable de la boucle offre d'excellentes performances anti-desserrage contre les vibrations mécaniques et la gigue quotidienne de l'équipement, garantissant un contact constant et fiable.
Protection IP67 pour les conditions de travail difficiles :La structure d'étanchéité de précision permet d'obtenir une étanchéité complète après le verrouillage, bloquant la poussière, l'eau de pluie, l'humidité et la contamination mineure par l'huile. Il maintient des performances stables à long terme dans les ateliers humides, les environnements poussiéreux et les installations extérieures en plein air.
Mini structure compacte M16 pour l'intégration d'équipements légers :Doté d'une taille extérieure M16 fine, ce connecteur peu encombrant s'adapte parfaitement à la disposition des équipements compacts et à l'installation intégrée. Avec une compatibilité universelle mâle-femelle, il prend en charge une production de masse standardisée et une maintenance de routine pratique.

Spécifications techniques M16 2+4 broches

Paramètres électriques
Nombre de pôles	Connecteur étanche 2+4 broches
Note actuelle	15+5A maximum.
Tension nominale	300 VCA maximum
Tension de durabilité	1 500 VCA à 60 s.

Paramètres techniques
Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	600 VCA maximum
Note actuelle	15A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Max. Zone de section transversale du câble	0,5 mm² ~ 2,5 mm²

Spécifications de conception
