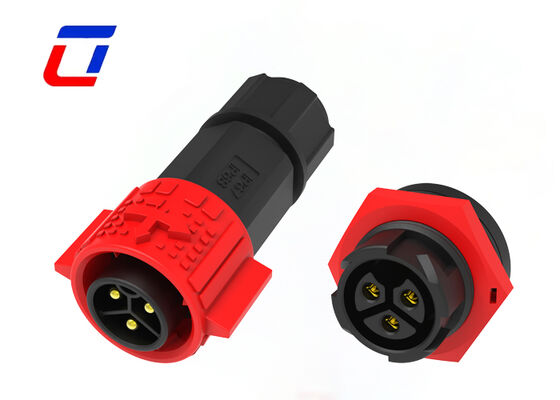

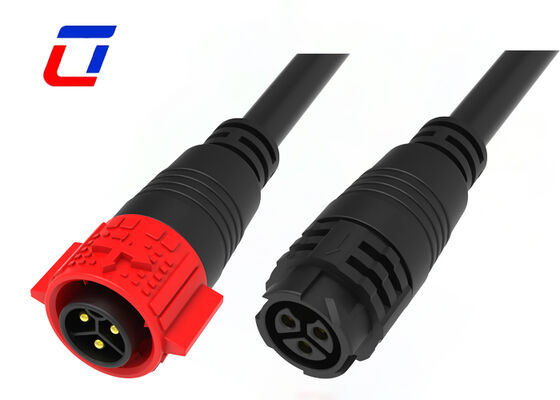

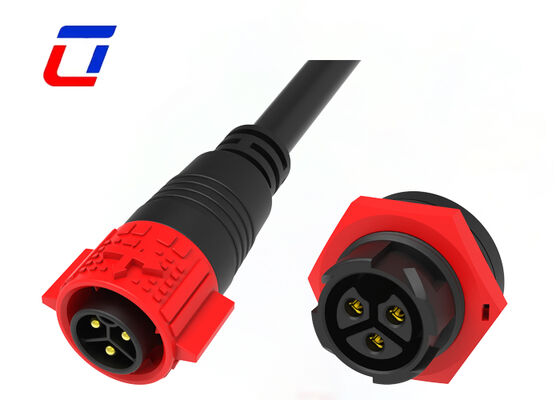

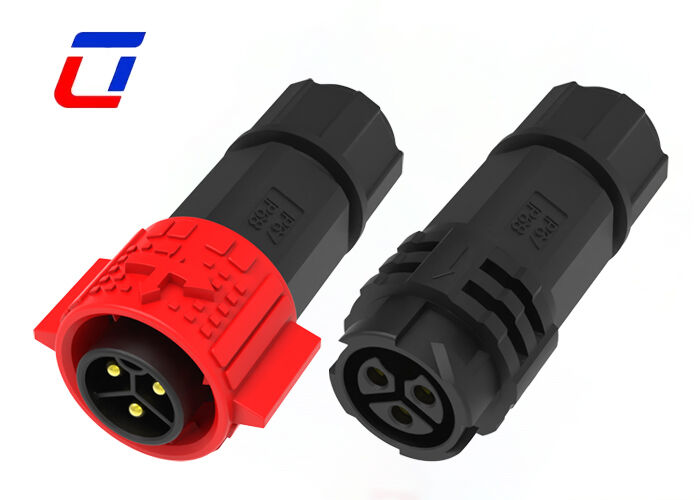

Name: Connecteur rapide de serrure de Pin des connecteurs solaires 3 de C.C 20A IP67 à forte intensité M19
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits connecteur étanche ip67

Connecteur rapide de serrure de Pin des connecteurs solaires 3 de C.C 20A IP67 à forte intensité M19

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Note actuelle:	20A pour l'alimentation	Matériel:	PA66 et Laiton étamé
Tension nominale:	300V	Indice de résistance aux flammes:	UL94-V0
taper:	Fil à fil/carte	Température:	-40 à 105 °C
Mettre en évidence:	Connecteur solaire à courant élevé M19 , connecteur à 3 broches étanche IP67 , connecteur solaire à verrouillage rapide 20A

Connecteur d'alimentation rapide étanche M19 DC, 20A, 3 broches

Présentation du produit

Le connecteur solaire à courant élevé M19 3 broches 20 A est un composant de connexion d'alimentation CC professionnel personnalisé pour les systèmes d'alimentation photovoltaïque. Doté d'une structure d'alimentation CC pure à 3 broches dédiée, il se concentre sur les demandes de transmission de puissance élevée des panneaux solaires et des équipements de stockage d'énergie extérieurs. Équipé d'une structure autobloquante Quick Lock sans filetage, il prend en charge une connexion plug-and-lock rapide sans outil. Avec un indice d'étanchéité IP67 toutes saisons et une excellente résistance au vieillissement en extérieur, il est professionnellement optimisé pour l'exposition au soleil à long terme, l'érosion par la pluie et les changements de température drastiques, servant de solution de connexion électrique fiable et à faible perte pour les systèmes d'alimentation solaire et CC extérieurs.

Principales caractéristiques

Nom de l'article :Connecteur de câble étanche M19
Caractéristiques:Accouplement mâle-femelle droit, accouplement mâle-femelle coudé, fil-à-carte monté à l'avant, fil-à-carte monté à l'arrière, moulage par injection intégré
Manière de couplage :Autobloquant
Numéro de broches :2-22 broches
Prise:Type d'assemblage et type d'injection disponibles
Douille:Montage avant, montage arrière, montage PCB
Degré d'étanchéité :IP67/IP68
Type de connecteur :Vis de verrouillage de l'assemblage ; Soudage d'assemblage; Moulage par injection avec câble
Calibre du fil :1,0-6,0 mm² (18AWG-10AWG)
Gamme de câblage Assemblé :6,0 mm ~ 16 mm ; Moulage 6,0 mm ~ 16,5 mm
Durabilité:3000 fois
Température applicable :-40 ℃ ~ 105 ℃

Description rapide

Transmission stable CC à courant élevé 20 A.: Optimisé pour les caractéristiques de l'alimentation CC photovoltaïque, le connecteur adopte des bornes en cuivre épaissi de haute pureté avec une résistance de conduction ultra-faible. Il maintient une sortie CC continue stable de 20 A avec une faible augmentation de température et une perte de puissance minimale à pleine charge. Il prend efficacement en charge le fonctionnement à long terme et à haute puissance des modules solaires et des dispositifs de stockage d'énergie extérieurs sans fluctuation de tension ni panne de surcharge.
Architecture d'alimentation pure simplifiée à 3 broches: La disposition simplifiée de l'alimentation pure à 3 cœurs élimine les interférences de broches de signal redondantes, garantissant une transmission de circuit CC plus pure et plus sûre. Il évite les désordres de circuit et les risques de mauvais contact courants dans les systèmes photovoltaïques, s'adaptant parfaitement au mode de fonctionnement continu des équipements d'alimentation solaire extérieurs et améliorant la sécurité électrique globale.
Conception autobloquante à verrouillage rapide sans outil: La structure améliorée de la boucle élastique permet un verrouillage par insertion en une seule étape et un simple relâchement de pression. Aucun outil ni torsion de fil n'est requis, ce qui simplifie considérablement l'installation et la maintenance pour les projets solaires à haute altitude et sur le terrain. La tension de verrouillage stable offre d'excellentes performances anti-desserrage contre les vibrations de l'équipement et la traction des câbles.
Protection complète IP67 pour les scénarios solaires extérieurs: Construit avec des joints d'étanchéité intégrés à haute élasticité, le connecteur permet une étanchéité sans espace après le verrouillage. Il résiste totalement à l'immersion dans l'eau de pluie, à l'accumulation de poussière, à la corrosion par la rosée et l'humidité, garantissant une connexion de circuit stable dans les centrales photovoltaïques en plein air, les systèmes solaires sur toit et les équipements de stockage d'énergie extérieurs toute l'année.
Boîtier industriel résistant aux UV et anti-âge: Adoptant un matériau ignifuge résistant aux intempéries exclusif pour les équipements solaires, le boîtier résiste aux rayons UV extérieurs à long terme et aux cycles de température extrêmes. Il évite le jaunissement, les fissures et la déformation structurelle, maintenant une isolation stable et des performances mécaniques pour une durée de vie prolongée en extérieur.
Structure M19 de gros calibre pour câblage robuste: La structure à cavité M19 élargie peut accueillir des câbles dédiés à l'énergie solaire de gros calibre sans extrusion ni dommage. Avec une capacité portante structurelle plus élevée, il s'adapte parfaitement aux circuits photovoltaïques de haute puissance et résout les limitations des connecteurs de petite taille avec une charge insuffisante et un espace de câblage étroit.

Spécifications techniques

Paramètres électriques

Nombre de pôles	3 broches
Note actuelle	20A maximum.
Tension nominale	300 VCA maximum
Tension de durabilité	1 500 VCA à 60 s.

Paramètres techniques

Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	600 VCA maximum
Note actuelle	15A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Zone de section transversale maximale du câble	0,5 mm² ~ 2,5 mm²

Croquis de conception

Foire aux questions

Qu'est-ce que la tension nominale ?

Tension nominale également connue sous le nom de tension de fonctionnement, qui dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.

Combien de matériaux pouvez-vous fournir ?

Il existe des matériaux différents entre le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, du PVC/Caoutchouc/Silicone a été utilisé dans le câble. Bien entendu, nous pouvons également choisir le matériau en fonction de vos besoins.

Puis-je avoir une étiquette personnalisée ?

Oui, bien sûr, vous pouvez créer votre propre marque privée et votre propre emballage. Si vous avez besoin de concevoir l'emballage, nous avons également un concepteur professionnel pour vous servir.
