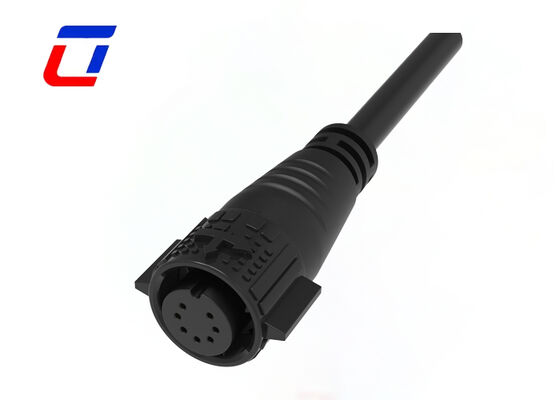

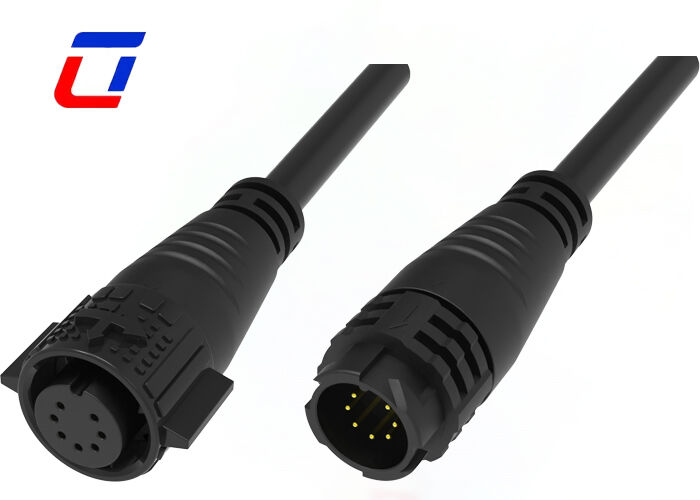

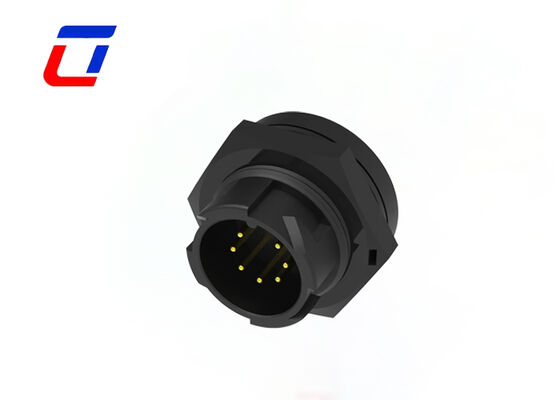

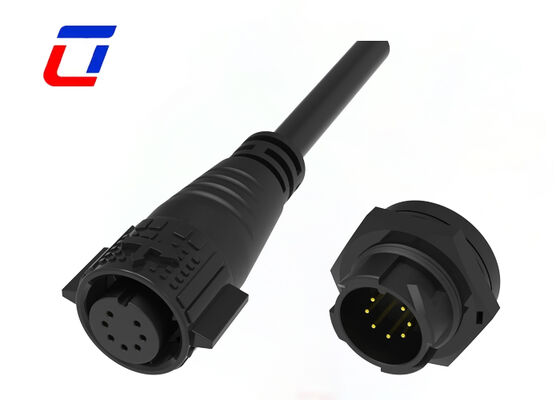

Connecteur circulaire de puissance et de signal de Pin des connecteurs femelles mâles en plastique M19 3+2
En tant que connecteur composite multifonctionnel direct en usine, le connecteur étanche 300 V M19 3+2 broches présente une disposition séparée des broches d'alimentation et de signal, réalisant une alimentation intégrée et une transmission de données précise dans une unité compacte. Adoptant une structure autobloquante Push Lock sans filetage, il offre un assemblage efficace sans outil et d'excellentes performances anti-desserrage. Équipé de broches de contact en laiton plaqué or et doté d'une large plage de résistance à la température et d'un indice d'étanchéité IP67 complet, ce connecteur de qualité industrielle offre des performances électriques stables et une forte adaptabilité environnementale, servant de solution d'alimentation en vrac fiable pour le contrôle industriel et les équipements intelligents extérieurs.
Présentation du produit
-
Broches en laiton plaqué or pour une anti-oxydation et une conductivité stable: Les broches de contact centrales adoptent une base en laiton de haute pureté avec un traitement plaqué or de précision. Différent des bornes étamées ordinaires, il évite efficacement l'oxydation, les mauvais contacts et l'atténuation du signal après un fonctionnement à long terme. Avec une résistance interne ultra faible et des performances de montage stables, il maintient une transmission constante de puissance et de signal même après des branchements fréquents et une électrification de longue durée, prolongeant considérablement la durée de vie du produit.
-
Conception double alimentation et signal séparés 3+2: La structure optimisée des broches divise 3 broches pour une transmission de puissance indépendante et 2 broches pour une transmission de signal dédiée. L'isolation physique entre les courants forts et faibles élimine complètement la diaphonie du signal et la distorsion des données causées par les fluctuations de puissance. La conception tout-en-un simplifie la disposition des ports d’équipement et réduit les coûts globaux de correspondance.
-
Tension de tenue élevée de 300 V pour la sécurité industrielle: Adoptant un matériau d'isolation industriel épaissi et une technologie d'isolation en couches, le connecteur prend en charge une tension nominale jusqu'à 300 V. Il résiste aux impacts instantanés de haute tension et aux fluctuations de tension quotidiennes, empêchant les ruptures d'isolation et les fuites électriques, répondant pleinement aux normes de sécurité pour le fonctionnement continu à long terme des équipements électriques industriels.
-
Résistance à la température ultra-large (-40 ℃ ~ + 105 ℃): Optimisé avec des matériaux modifiés résistants à la température, le connecteur fonctionne de manière stable dans une plage de températures extrêmes allant de -40 ℃ basse température à +105 ℃ haute température. Il évite la fragilisation et la fissuration dans les environnements froids, et résiste au ramollissement et au vieillissement dans des conditions de travail à haute température, s'adaptant à l'exposition au soleil extérieur, au gel et au fonctionnement de la cabine des équipements à haute température.
Principales caractéristiques
Système de dégagement rapide Push LockPlusieurs options de base: 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
Combinaisons de signaux d'alimentation : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches.
Options de signal : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches.
Version assemblée sur site avec options fil à fil et fil à carte
Courant nominal de 20 A pour un fonctionnement continu
Service d'assemblage de câbles et support OEM/ODM disponibles
Spécifications techniques
| Catégorie de spécification |
Détails |
| Système de connecteur |
Câble à carte |
| Scellable |
Oui |
| Le connecteur et le contact se terminent par |
Fils et câbles |
| Type de connecteur circulaire |
Fiche, Prise |
| Type de coque |
Coque en plastique |
| Type de produit |
Kit de connecteur |
| Nombre de pôles |
3+2 |
| Note actuelle |
15A maximum |
| Tension nominale |
600 VCA maximum |
| Tension de durabilité |
2 500 VCA à 60 s |
| Matériau de la coque |
PA66 |
| Matériau isolant |
Thermoplastique à faible risque d'incendie |
| Hermétiquement scellé |
Oui |
| Protection de l'environnement |
IP67 (niveau de poussière 6) |
| Température de fonctionnement |
-40°C à 105°C |
| Cote de durabilité |
250-251 cycles |
| Indice d'inflammabilité UL |
UL94V-0 |
Secteurs d'application
Équipements de communicationMachines de codage de produitsSystèmes de codage de produits d'inventaireSystèmes à jet d'encreSystèmes solairesÉquipement industriel à jet d'encreÉquipement d'énergie électriqueÉquipement de laboratoire médico-légal et de pathologieMachine lourde
Dimension de production
Détails techniques
Foire aux questions
Q1 : Qu’est-ce que la tension nominale ?
A1 : La tension nominale, également appelée tension de fonctionnement, dépend du matériau d'isolation du connecteur et de l'espacement des contacts. Certains composants peuvent ne pas fonctionner correctement en dessous de leur tension nominale.
Q2 : Y a-t-il une réduction pour les commandes en grande quantité ?
A2 : Oui, nous offrons des remises échelonnées pour les commandes groupées. Plus vous commandez, plus le prix est compétitif. Veuillez fournir votre quantité attendue pour un devis personnalisé.
Q3 : Puis-je avoir une étiquette personnalisée ?
A3 : Oui, bien sûr, vous pouvez créer votre propre marque privée et votre propre emballage. Si vous avez besoin de concevoir l'emballage, nous avons également un concepteur professionnel pour vous servir.
