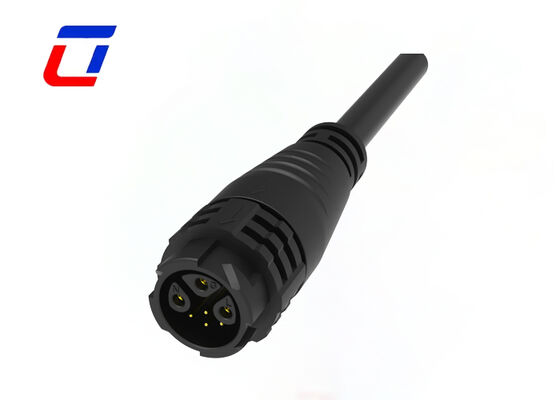

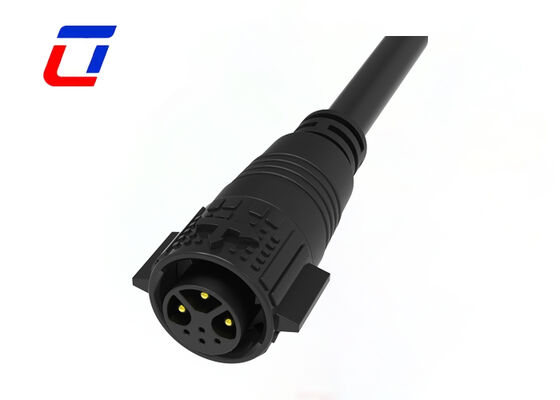

Name: M19 3+4 connecteurs à fil étanches 15A+5A 300V IP67 Multi-Pin Connecteur mâle femelle
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits cable connecteur imperméable

M19 3+4 connecteurs à fil étanches 15A+5A 300V IP67 Multi-Pin Connecteur mâle femelle

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Épingle:	3+4 broches	Tension nominale:	300V
Note actuelle:	20A	Matériel:	Nylon
Niveau de protection:	IP67	Température:	-40~+105℃
Mettre en évidence:	M19 connecteurs de câble étanches IP67 , Connecteur de câble étanche à 3+4 broches , connecteur étanche mâle femelle 300V

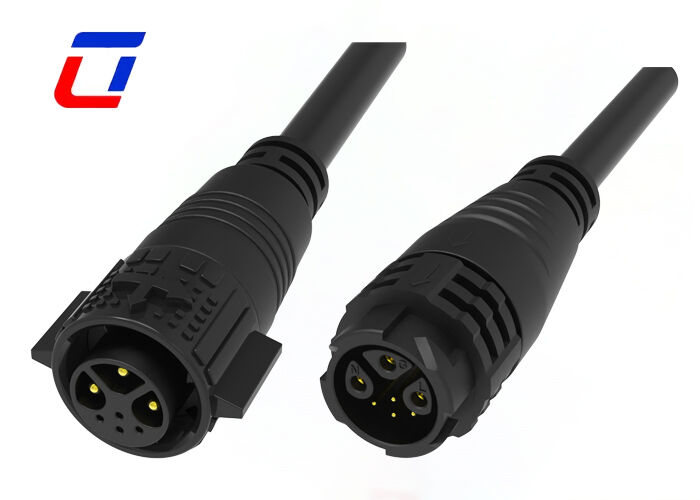

Connecteur mâle femelle M19 300V, connecteur d'alimentation et de Signal extérieur 3 + 4 broches

Présentation du produit

Le connecteur de fil mâle et femelle étanche IP67 M19 3+4 broches est une solution de connexion hybride à courant divisé de conception unique. Différent des connecteurs conventionnels avec spécification de courant unifiée, il présente une conception de charge de courant différenciée : 3 broches prennent en charge l'alimentation principale à courant élevé de 15 A, tandis que 4 broches gèrent le signal à faible courant de 5 A et la transmission de puissance auxiliaire. Évalué à une résistance à la tension de 300 V et équipé d'une performance d'étanchéité totale IP67 et d'une structure de verrouillage sans outil, ce connecteur répond parfaitement aux doubles exigences d'alimentation haute puissance et de transmission de signal de précision pour les équipements hybrides, optimisant considérablement la disposition du câblage interne.

Description rapide

Conception à courant divisé 3+4 pour une double alimentation et une correspondance de signal: Le regroupement de broches scientifiques sépare le circuit d'alimentation et le circuit de signal indépendamment. Le groupe haute puissance à 3 broches assure une sortie de courant stable et continue de 15 A pour le fonctionnement de l'équipement de base ; le groupe auxiliaire à 4 broches prend en charge la transmission à faible courant de 5 A pour les capteurs et les signaux de commande. L'isolation physique évite les conflits de charge et la diaphonie des signaux, garantissant à la fois la stabilité de l'alimentation et la précision du signal.
Résistance haute tension 300 V pour la sécurité industrielle: Adoptant une structure d'isolation intégrée épaissie, le connecteur résiste à une tension nominale jusqu'à 300 V et résiste aux surtensions instantanées et aux fluctuations du circuit. Il empêche efficacement les fuites électriques, les courts-circuits et les ruptures d'isolation, offrant ainsi une sécurité électrique fiable pour les équipements électriques industriels et extérieurs.
Protection IP67 entièrement étanche et anti-poussière: La conception d'étanchéité annulaire multicouche permet d'obtenir une protection entièrement fermée après l'accouplement mâle-femelle. Il bloque complètement l'immersion dans l'eau de pluie, l'accumulation de poussière, l'humidité et la contamination par les huiles légères, s'adaptant ainsi à un fonctionnement stable à long terme dans des environnements de travail difficiles, humides, poussiéreux et en plein air.
Structure autobloquante et anti-vibration sans outil: Une correspondance précise mâle et femelle garantit un branchement fluide et un ajustement serré. Le mécanisme d'auto-verrouillage amélioré de la boucle permet un verrouillage automatique après l'insertion. Avec une excellente capacité anti-desserrage et anti-vibration, il empêche efficacement les connexions intermittentes causées par les vibrations de l'équipement et la traction des câbles.
Large résistance aux températures et longue durée de vie: Fabriqué à partir de plastique technique modifié résistant aux intempéries et de bornes conductrices anti-oxydation, il fonctionne de manière stable de -40 ℃ à +105 ℃. Il résiste aux fissures à basse température, au vieillissement à haute température, aux rayons UV et à la corrosion légère, adapté à diverses conditions de travail régionales et environnementales.

Principales caractéristiques

Système de libération rapide Push Lock
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour le signal d'alimentation combiné.
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible

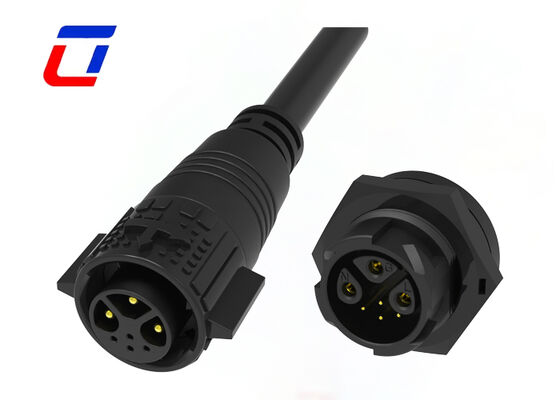

Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un travail de longue durée
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenu

Spécifications techniques

Paramètres électriques
Nombre de pôles	3+4 broches
Note actuelle	20A maximum.
Tension nominale	300 VCA maximum
Tension de durabilité	1 500 VCA à 60 s.
Paramètres techniques
Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Secteurs d'application

Lumières de croissance
Demande de communication
Machines à coder les produits
Codage des produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement jet d'encre industriel
Équipement électrique
Matériel de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Paramètres de fonctionnement

Tension nominale	600 VCA maximum
Note actuelle	20A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Max. Zone de section transversale du câble	0,5 mm² ~ 2,5 mm²

Croquis de conception

Foire aux questions

Q : Êtes-vous une usine ou une société commerciale ?

R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

Q : Qui est responsable du dédouanement ? Fournissez-vous les documents nécessaires ?

R : Nous fournirons des documents de dédouanement complets (facture commerciale, liste de colisage, connaissement, rapports de certification). Les frais et droits de dédouanement sont à la charge de l'acheteur (conditions EXW/FOB). Nous pouvons vous aider à préparer les documents si nécessaire.

Q : Comment suivre mon envoi ?

R : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre l'état en temps réel en ligne ou contacter notre équipe pour des mises à jour.
