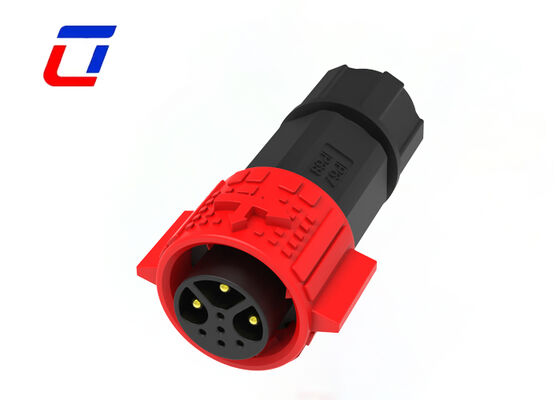

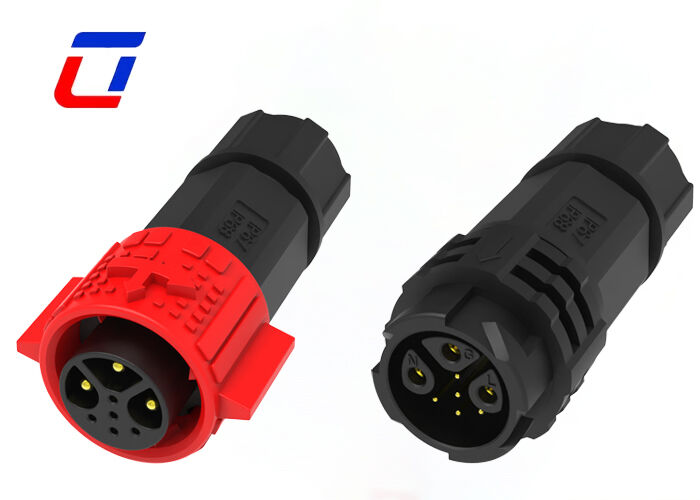

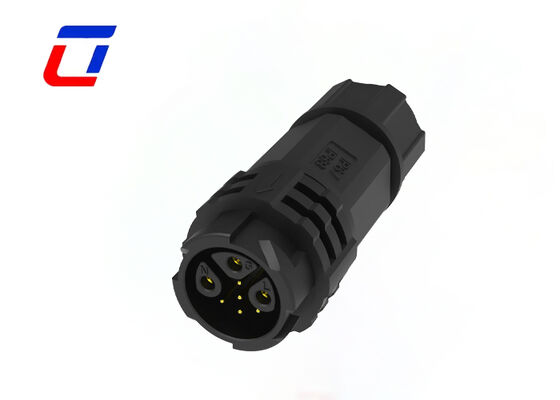

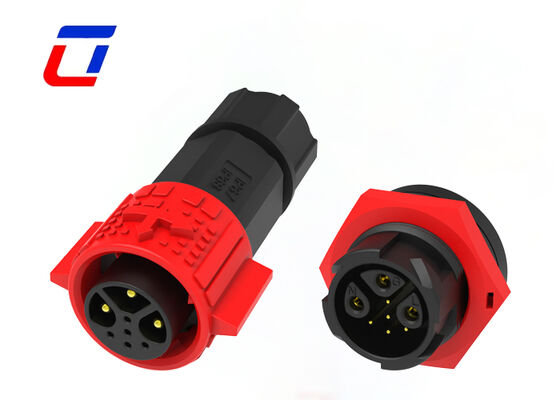

Name: M19 3+5 Connecteur multi-points Types ODM IP67 Connecteur de signal d'alimentation étanche
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur circulaire étanche à l'eau

M19 3+5 Connecteur multi-points Types ODM IP67 Connecteur de signal d'alimentation étanche

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Note actuelle:	15A	Tension nominale:	300V
Épingle:	3+5 broches multiples	Type de connecteur:	Connecteur rapide
Matériel:	Nylon	Genre:	Mâle à femelle
Mettre en évidence:	Connecteur d'alimentation étanche M19 , connecteur de signal IP67 , connecteur multibroches ODM

Connecteurs circulaires imperméables de Pin M19 IP67 du connecteur 3 +5 de câble de données 15A

Description rapide

Le connecteur étanche multibroches M19 3+5 est une solution de connexion industrielle personnalisable avec prise en charge ODM professionnelle. Doté d'une conception unique de séparation des broches à 3 puissances + 5 signaux, il réalise une transmission synchrone intégrée d'électricité haute puissance et de données de précision multicanaux. Équipé d'une performance d'étanchéité à l'eau et à la poussière IP67 et d'une structure à verrouillage rapide sans outil, ce connecteur rond M19 standard offre une adaptabilité environnementale et une flexibilité d'assemblage exceptionnelles. Il s'agit d'un accessoire très pratique adapté aux équipements non standard, aux projets de contrôle industriel personnalisés et aux systèmes électromécaniques extérieurs.

Conception à 3+5 broches séparées pour une transmission indépendante de l'alimentation et du signal.: Le groupement de broches spécialisé divise physiquement les circuits d'alimentation et de signal. 3 broches dédiées fournissent une alimentation principale stable pour le fonctionnement de l'équipement, tandis que 5 broches indépendantes transmettent séparément les signaux de commande et les données du capteur. Il évite complètement la diaphonie du circuit et le désordre du signal, garantissant simultanément une puissance de sortie stable et une transmission de données précise.
Service de personnalisation ODM complet: Ce connecteur personnalisable prend en charge la modification ODM complète, y compris la définition des broches, la spécification du fil, le processus de câblage, la couleur d'apparence et la taille structurelle. Il peut être parfaitement adapté pour répondre aux demandes personnalisées des équipements industriels non standard, des dispositifs intelligents personnalisés et des systèmes électromécaniques spéciaux, prenant en charge le développement de produits différenciés.
Protection IP67 contre l'eau et la poussière toutes saisons: Adoptant une technologie d'étanchéité composite multicouche avec des joints en silicone haute ténacité, le connecteur permet d'obtenir une étanchéité étanche sans espace après le verrouillage. Il résiste efficacement à l'immersion dans l'eau de pluie, à l'accumulation de poussière, à la condensation et à la contamination par les huiles légères, garantissant un fonctionnement fiable à long terme dans les environnements en plein air, les ateliers humides et les sites industriels poussiéreux.
Verrouillage rapide sans outil et performances anti-vibrations: La structure autobloquante à boucle élastique améliorée permet un branchement et un verrouillage en une seule étape sans torsion de fil ni outils auxiliaires, améliorant considérablement l'efficacité de l'installation et de la maintenance. La force de serrage stable empêche les connexions lâches et les défaillances intermittentes du signal causées par les vibrations à long terme de l'équipement et la tension des câbles.
Boîtier industriel résistant aux températures élevées: Fabriqué en plastique technique modifié renforcé, le boîtier fonctionne de manière stable de -40 ℃ à +105 ℃. Il évite la fragilisation à basse température et le vieillissement adoucissant à haute température, avec une excellente résistance aux UV et à la corrosion, s'adaptant aux conditions de travail extérieures et industrielles alternées à long terme.

Paramètres électriques
Nnombre de Polonais	3+5 broches
Note actuelle	15A maximum.
Tension nominale	300 VCA maximum
Tension de durabilité	1 500 VCA à 60 s.

Principales caractéristiques

Système de libération rapide Push Lock
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation.
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour le signal d'alimentation combiné.
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible.
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un travail de longue durée
Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
OEM/ODM bienvenu

Paramètres techniques
Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	300 VCA maximum
Note actuelle	5A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Zone de section transversale maximale du câble	0,5 mm²~ 2,5 mm²

Secteurs d'application

Lumières de croissance
Demande de communication
machines de codage de produits
codage des produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Croquis de conception

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Comment acheter vos produits ?
R : Vous devez procéder comme suit :
* Confirmer la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage
* Confirmer la jauge du fil du câble
* Confirmez la longueur et le matériau du câble.

3. Question : Qui est responsable du dédouanement ? Fournissez-vous les documents nécessaires ?

R : Nous fournirons des documents de dédouanement complets (facture commerciale, liste de colisage, connaissement, rapports de certification). Les frais et droits de dédouanement sont à la charge de l'acheteur (conditions EXW/FOB). Nous pouvons vous aider à préparer les documents si nécessaire.
