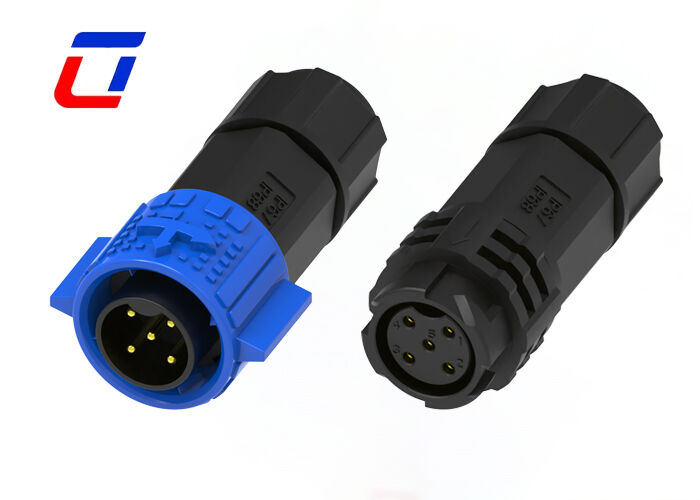

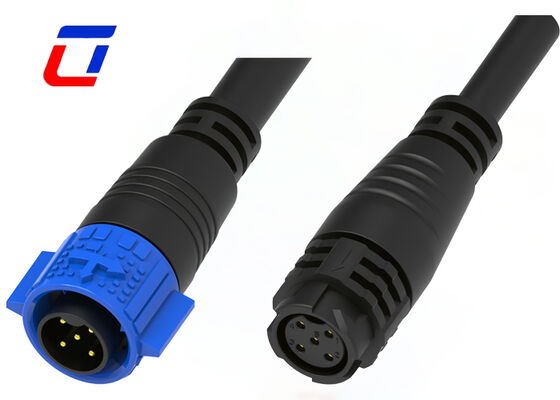

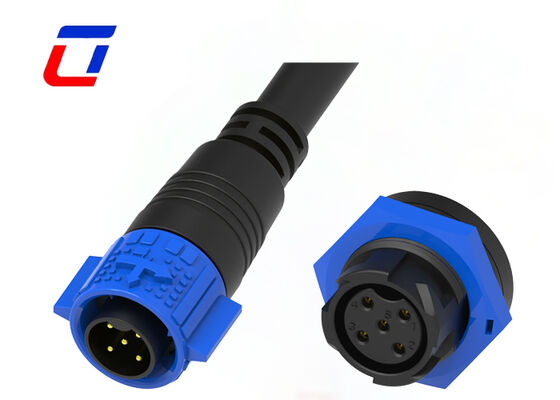

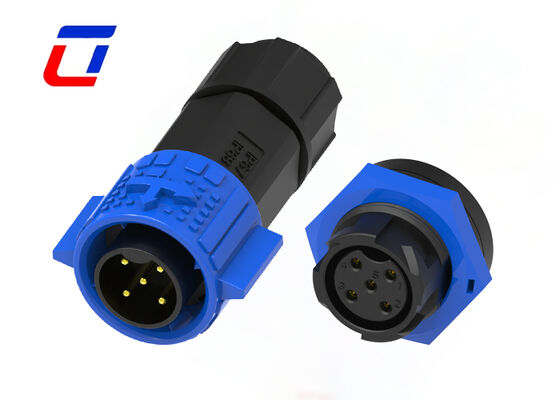

M19 5 broche 20A Power DC connecteur étanche à l'eau

M19 5 broche 20A Power DC connecteur étanche à l'eau

  • M19 5 broche 20A Power DC connecteur étanche à l'eau
  • M19 5 broche 20A Power DC connecteur étanche à l'eau
  • M19 5 broche 20A Power DC connecteur étanche à l'eau
  • M19 5 broche 20A Power DC connecteur étanche à l'eau
M19 5 broche 20A Power DC connecteur étanche à l'eau
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs/TUV/UL
Numéro de modèle: M19
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: 1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison: 3 ~ 6 jours ouvrables
Conditions de paiement: T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement: 100 000 paires mensuellement
Contact
Description de produit détaillée
Épingle: Connecteur d'alimentation à 5 broches Tension nominale: 300V
Matériel: Nylon Indice de résistance aux flammes: UL94-V0
Température de fonctionnement: -40 ℃ ~ + 105 ℃ Genre: Mâle à femelle
Mettre en évidence:

M19 connecteur d'alimentation étanche

,

connecteur de verrouillage de poussée 20A

,

connecteur CC à 5 broches

5 mâle circulaire de Pin M19 PA66 300V au connecteur d'alimentation imperméable femelle


Principales caractéristiques


  • Système de libération rapide Push Lock
  • Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation.
  • 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour le signal d'alimentation combiné.
  • 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponible.
  • Version d'assemblage sur site : options fil à fil et fil à carte
  • Courant nominal 20A pour un travail de longue durée
  • Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
  • OEM/ODM bienvenu


Description rapide


Le connecteur étanche M19 5 broches 20 A CC est un composant de connexion de qualité industrielle spécialement conçu pour les systèmes d'alimentation CC haute puissance. Équipé de paires complètes mâles et femelles, il prend en charge une transmission stable de courant important de 20 A et répond aux doubles exigences d'alimentation CC haute puissance et de transmission de signal auxiliaire. Adoptant une structure autobloquante Push Lock sans outil, il permet un assemblage plug-and-play rapide. Avec des performances IP67 d'étanchéité à l'eau et à la poussière par tous les temps et une large résistance aux températures, ce connecteur M19 standard offre des performances électriques stables et une forte adaptabilité environnementale, servant de solution de câblage standardisée fiable pour le contrôle industriel CC et les équipements électromécaniques extérieurs.

  • Transmission à faible perte CC à courant élevé 20 A: Optimisé pour les scénarios d'alimentation CC, le connecteur adopte des bornes conductrices épaissies et élargies pour étendre la zone conductrice. Il prend en charge un fonctionnement continu avec un courant nominal de 20 A avec une faible élévation de température et une perte de puissance minimale. Il évite efficacement le chauffage, les chutes de tension et les interruptions de courant sous une charge importante, garantissant ainsi un fonctionnement stable à long terme des équipements CC haute puissance.
  • Disposition intégrée universelle à 5 broches: Les 5 broches bien disposées avec isolation indépendante prennent en charge deux modes de fonctionnement d'alimentation CC pure et de transmission hybride puissance + signal. Il évite les risques de diaphonie et de court-circuit dans les circuits et est hautement compatible avec les dispositifs électromécaniques CC courants de spécification M19 et les contrôleurs intelligents pour un câblage par lots standardisé.
  • Structure anti-vibration à verrouillage par poussée sans outil: La conception améliorée du verrouillage par poussée sans filetage réalise un verrouillage automatique après insertion et un dégagement facile en appuyant. Cela simplifie grandement les procédures d’assemblage et de maintenance. La structure étroitement verrouillée offre une excellente résistance aux vibrations et à la traction, éliminant les problèmes cachés de mauvais contact et de connexion lâche causés par le fonctionnement à long terme de l'équipement et la tension des câbles.

Paramètres électriques
Nnombre de Polonais 5 broches
Note actuelle 20A maximum.
Tension nominale 300 VCA maximum
Tension de durabilité 1 000 VCA à 60 s.


Paramètres techniques
Résistance des contacts 10 mΩ maximum
Structure d'isolation 500 MΩ à 500 V CC
Température de fonctionnement -40°C ~ +105°C
Classe IP IP67 (1 m/30 min) une fois accouplé
Matériau du moule PA66
Matériel de contact/borne Laiton Plaqué Or
Matériau du joint Silicone
Paramètres de fonctionnement
Tension nominale 600 VCA maximum
Note actuelle 15A maximum
Taille minimale du fil OD 3,0 mm ~ 6,0 mm
Taille maximale du fil OD 8,0 mm ~ 10,0 mm
Zone de section transversale maximale du câble 0,5 mm2~ 2,5 mm2


Secteurs d'application


  • Lumières de croissance
  • Demande de communication
  • machines de codage de produits
  • codage des produits d'inventaire
  • systèmes à jet d'encre
  • Système solaire
  • équipement industriel à jet d'encre
  • Équipement électrique
  • Équipement de laboratoire médico-légal et de pathologie
  • Matériel de communication
  • Machinerie lourde


Croquis de conception


M19 5 broche 20A Power DC connecteur étanche à l'eau 0

M19 5 broche 20A Power DC connecteur étanche à l'eau 1


FAQ


1.Q : Existe-t-il une réduction pour les commandes en grande quantité ?

UN: Oui, nous offrons des remises échelonnées pour les commandes groupées. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de votre quantité attendue pour un devis personnalisé.

2. Question :Vos produits sont-ils certifiés ? Quelles certifications possédez-vous ?
UN:Tous nos produits sont certifiés RoHS, CE et d'autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.

3. Q : Comment puis-je obtenir des échantillons ?

R: c'est pour moi un honneur de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire savoir votre numéro de courrier et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.
