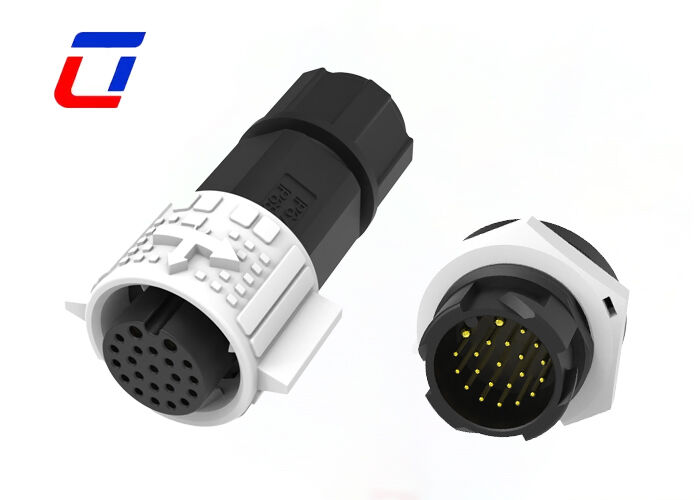

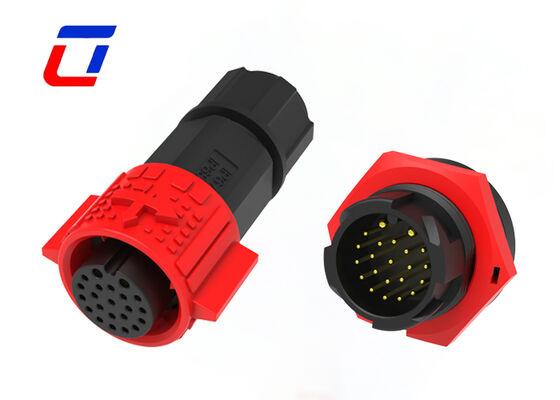

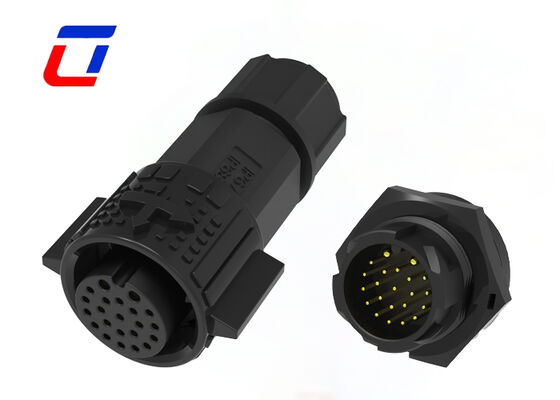

Name: M19 2+20 Connecteurs circulaires à plusieurs broches en plastique PA66 Connecteur de verrouillage rapide de données électriques
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Prise imperméable de prise

M19 2+20 Connecteurs circulaires à plusieurs broches en plastique PA66 Connecteur de verrouillage rapide de données électriques

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union, Moneygram
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Matériel:	PA66 et alliage de cuivre	Niveau de protection:	IP67
Indice de résistance aux flammes:	UL94-V0	Couleur:	Blanc Bleu Rouge Noir Jaune
Mode de connexion:	Verrouillage par poussée	Tension nominale:	300V
Mettre en évidence:	M19 connecteur circulaire à plusieurs broches , Connecteur à verrouillage rapide étanche à l'eau PA66 , connecteur de données d'alimentation en plastique PA66

IP67 20A imperméabilisent Multi 2 broches pour le connecteur de données à 20 broches des connecteurs d'alimentation M19

Description rapide

Le connecteur circulaire multibroches M19 2+20 est un composant de connexion hybride de puissance et de signal intégré moulé avec un matériau PA66 ignifuge de haute qualité. Doté d'une conception unique de séparation de broches à 2 alimentations + 20 signaux, il gère indépendamment l'alimentation de l'équipement principal et la transmission de données multicanal dans un seul connecteur compact. Adoptant une structure de verrouillage rapide sans outil et une conception industrielle résistante aux intempéries, il résout efficacement le chaos de câblage et les problèmes d'interférence de signal des connecteurs séparés traditionnels. Avec des performances électriques stables et une intégration élevée, c'est une solution de câblage idéale pour les équipements industriels intelligents compacts et de haute précision.

Conception indépendante de puissance et de signal isolée 2+20: Le regroupement de broches fonctionnelles scientifiques réalise une isolation physique entre le circuit d'alimentation et le circuit de signal. 2 broches d'alimentation dédiées fournissent une puissance de sortie principale stable pour le fonctionnement de l'équipement, tandis que 20 broches de signal haute densité transmettent plusieurs groupes de données de capteur, de contrôle et de communication de manière synchrone. Il évite complètement les interférences de charge de puissance et la diaphonie du signal, garantissant une transmission de signal sans retard et de haute précision tout en maintenant une alimentation stable.
Boîtier PA66 ignifuge haut de gamme: Intégralement moulé avec du plastique technique PA66 modifié, le boîtier atteint le niveau ignifuge UL94 V-0. Il présente une excellente ténacité, résistance aux chocs et à la déformation, résistant à l'extrusion mécanique quotidienne et à la flexion des fils. Il maintient des performances structurelles stables dans une large plage de températures de -40 ℃ ~ + 105 ℃, avec une résistance exceptionnelle au vieillissement UV et à la corrosion chimique pour un service industriel à long terme.
L'intégration haute densité simplifie le câblage complexe: La capacité de canal de signal ultra-large à 20 cœurs intègre des dizaines de signaux de commande dans un seul connecteur, remplaçant la méthode de câblage traditionnelle de plusieurs connecteurs dispersés. Il réduit considérablement les trous de montage des équipements et les interfaces externes, optimise la disposition du faisceau interne, réduit le taux de défaillance des circuits et améliore l'intégration et l'esthétique des équipements.
Verrouillage rapide sans outil et performances anti-vibrations: La structure autobloquante améliorée de la presse permet un verrouillage automatique en une étape et un dégagement manuel sans outils ni torsion de fil. Il améliore considérablement l'assemblage de la production de masse et l'efficacité de la maintenance quotidienne. La structure étroitement verrouillée offre une forte capacité anti-desserrage et anti-tension pour s'adapter aux vibrations de l'équipement et au traînage des câbles à long terme.
Terminaux de haute précision pour une transmission stable: Construit avec des noyaux conducteurs de haute précision avec une résistance de contact ultra faible et une excellente résistance à l'oxydation. Le canal d'alimentation présente une faible élévation de température et une faible perte de puissance à pleine charge, tandis que le canal de signal réalise une transmission de données sensible et stable sans dérive ni retard, répondant pleinement aux exigences électriques de haut niveau des systèmes de contrôle électronique de précision.
Structure universelle circulaire standard M19: La taille ronde compacte M19 suit les spécifications générales industrielles, compatible avec la plupart des équipements de contrôle industriel et intelligents grand public. Il prend en charge les méthodes de montage intégrées, externes et sur panneau avec une grande polyvalence, adaptée aux équipements standard et non standard prenant en charge le câblage.

Secteurs d'application

Lumières de croissance
Demande de communication
machines de codage de produits
codage des produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire médico-légal et de pathologie
Matériel de communication
Machinerie lourde

Paramètres électriques
Nnombre de Polonais	Connecteur étanche 2+20 broches
Note actuelle	15A+5A
Tension nominale	300 VCA maximum
Tension de durabilité	1 500 VCA à 60 s.

Paramètres techniques
Résistance des contacts	10 mΩ maximum
Structure d'isolation	500 MΩ à 500 V CC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1 m/30 min) une fois accouplé
Matériau du moule	PA66
Matériel de contact/borne	Laiton Plaqué Or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	600 VCA maximum
Note actuelle	20A maximum
Taille minimale du fil OD	3,0 mm ~ 6,0 mm
Taille maximale du fil OD	8,0 mm ~ 10,0 mm
Zone de section transversale maximale du câble	0,5 mm²~ 2,5 mm²

Croquis de conception

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Situé dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Comment puis-je obtenir des échantillons ?

R: c'est pour moi un honneur de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me faire savoir votre numéro de courrier et votre adresse détaillée, puis je peux vous envoyer un échantillon immédiatement.

3. Question :Combien de matériaux pouvez-vous fournir ?

R : Il existe des matériaux différents entre le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour fabriquer le connecteur, un matériau PVC/Caoutchouc/Silicone a été utilisé dans le câble. Bien entendu, nous pouvons également choisir le matériau en fonction de vos besoins.
