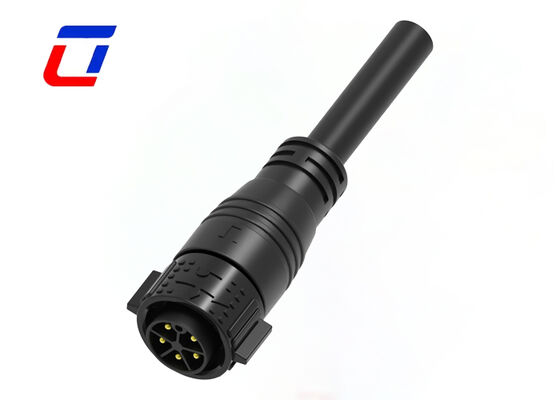

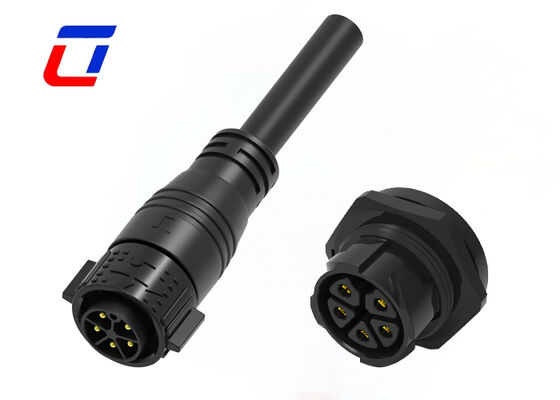

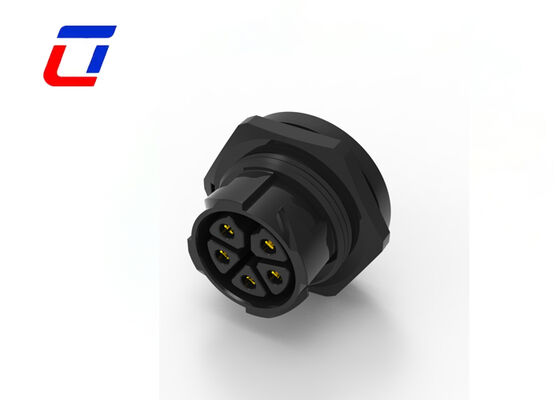

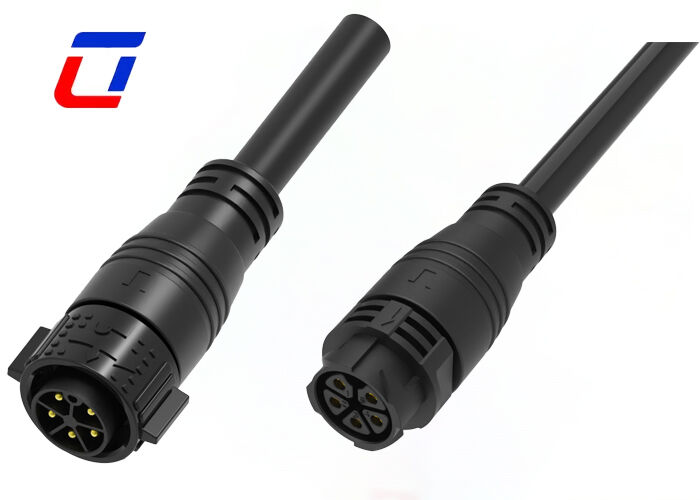

M25 20A connecteurs électriques à 5 broches mâles femelles
Ce connecteur électrique M25 à 5 broches est un connecteur rond imperméable à l'eau de 300 V conçu pour les applications d'alimentation industrielle.Avec un système de décharge rapide à verrouillage par poussée et une conception de cloisons mâle-femme, il fournit une connectivité électrique fiable pour les équipements montés sur panneau dans des environnements exigeants.
Vue d'ensemble du produit
1Paramètres électriques standard.
Courant nominal 20A, ensemble de 5 broches masculin et féminin assorti réalise une transmission d'alimentation multi-circuits avec une sortie de courant stable
Conforme à la norme environnementale RoHS, exempt de métaux lourds nocifs, entièrement conforme à l'exportation à l'étranger
2. PA66 Boîtier en plastique ignifuge
Construit avec du plastique PA66 de haute résistance, résistant aux chocs et anti-âge, sans fissuration ni fragilité après une longue durée de vie
Excellentes performances d'isolation évitent le risque de fuite, des performances physiques et électriques stables dans une large plage de températures
3. Structure de connexion rapide de verrouillage
Conception de verrouillage automatique après insertion, prise et séparation sans outil pour une utilisation facile
L'engagement étroit de la boucle offre des performances fiables contre les vibrations, empêchant une connexion lâche et une coupure de courant sous vibration continue
4. Taille standard universelle M25
La dimension standard M25 correspond à la plupart des trous de panneau de l'équipement, les têtes mâles et femelles s'alignent précisément sans décalage
La conception séparée des hommes et des femmes simplifie le câblage, l'assemblage des équipements et la maintenance ultérieure du remplacement
5. Large champ d'application
Convient aux unités de commande industrielles, à l'éclairage extérieur, aux petits équipements de nouvelle énergie, aux instruments intelligents et aux lignes de raccordement électrique automatisées
Principales caractéristiques
- Système de relâchement rapide à verrouillage par poussée pour le fonctionnement sans outil
- Des configurations de broches multiples sont disponibles: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin, 5+2Pin et 2+20Pin
- Version d'assemblage sur le terrain: options câble à câble et câble à carte
- Connecteur imperméable à l'eau à courant nominal élevé, adapté à un fonctionnement continu de 20 A
- Service d'assemblage de câbles pris en charge avec des options de personnalisation
- Les services OEM/ODM sont les bienvenus
Spécifications électriques
| Paramètre |
Spécification |
| Nombre de Polonais |
Connecteur étanche à 5 broches |
| Notation actuelle |
20A maximum |
| Rating de la tension |
300 VAC maximum |
| Voltage de durabilité |
Le réglage de l'alimentation doit être effectué à l'aide d'un système de régulation de l'alimentation. |
Spécifications techniques
| Paramètre |
Spécification |
| Résistance au contact |
10 mΩ maximum |
| Résistance à l'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classification de propriété intellectuelle |
IP67 (1 mètre / 30 minutes) |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
Paramètres de fonctionnement
| Paramètre |
Spécification |
| Rating de la tension |
600VAC maximum |
| Notation actuelle |
30A maximum |
| Taille minimale du fil OD |
6.5 mm - 10 mm |
| Taille maximale du fil OD |
10.5 mm - 18 mm |
| Surface de section transversale maximale du câble |
0.5 mm2 à 6.0 mm2 |
Industries d'application
- Équipement de communication
- Machines de codage de produits et systèmes à jet d'encre
- Équipement de codage des stocks de produits
- Appareils à jet d'encre industriels
- Systèmes d'énergie solaire
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Machines lourdes
Dimensions de la production
Détails techniques
Questions fréquemment posées
Où puis-je obtenir des échantillons?
Nous sommes heureux de vous fournir des échantillons, les frais de transport étant pris en charge par le client. Veuillez fournir votre numéro de compte de courrier et votre adresse d'expédition détaillée pour l'envoi immédiat des échantillons.
Y a-t-il une réduction pour les commandes en grande quantité?
Oui, nous offrons des réductions à plusieurs niveaux pour les commandes en vrac avec des prix de plus en plus compétitifs à des volumes plus élevés. Veuillez partager votre quantité prévue pour un devis personnalisé.
Quels modes de paiement acceptez-vous?
Nous acceptons T/T (Transfert télégraphique), L/C (Lettre de crédit), PayPal et West Union. Pour les commandes de grande taille, nos conditions standard sont 30% d'acompte avec 70% de solde dû avant expédition.
