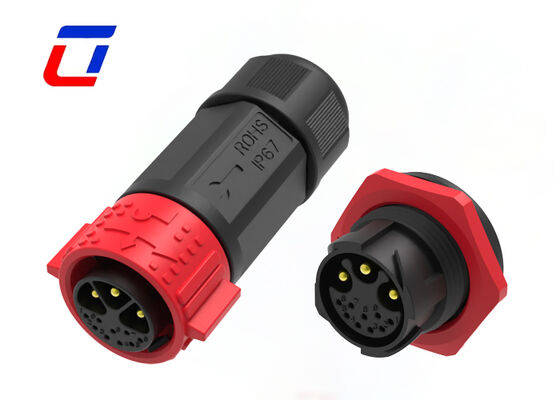

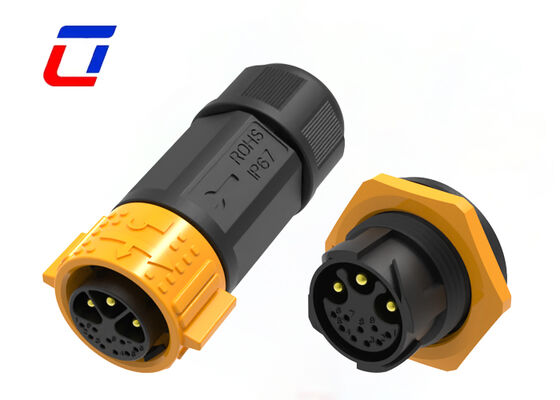

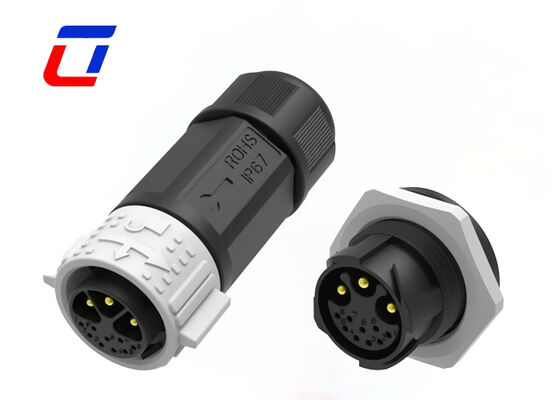

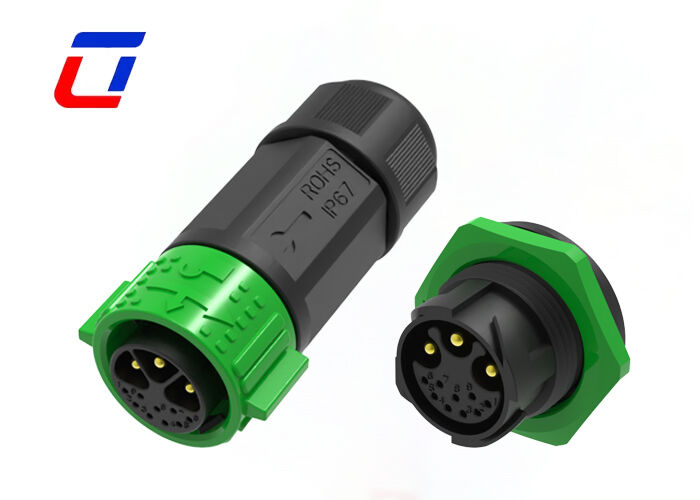

Connecteur multi-broches 3+9 broches M25 20A 300V, connecteur étanche extérieur
Principales caractéristiques
- Système de libération rapide Push Lock
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3 + 2 broches, 3 + 3 broches, 3 + 9 broches, 3 + 13 broches et 2 + 20 broches.
- Version d'assemblage sur site : options fil à fil et fil à carte
- Courant nominal 20A pour un travail de longue durée
- Service d'assemblage de câbles pris en charge, bienvenue dans la personnalisation
- OEM/ODM bienvenu
Secteurs d'application
- Demande de communication
- machines de codage de produits
- codage des produits d'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement industriel à jet d'encre
- Équipement électrique
- Équipement de laboratoire médico-légal et de pathologie
- Matériel de communication
- Machinerie lourde
Détails rapides de 3+9PinConnecteur Mâle Femelle
Structure autobloquante rapide (sans filetage)
Conception de verrouillage à une seule pression, retour de clic de verrouillage clair, structure anti-desserrage et anti-vibration, pas besoin de visser et de tordre ; évitez les déconnexions accidentelles dans des conditions de travail par vibrations à long terme, prenez en charge des cycles de branchement plus de 5 000 fois plus stables.
Disposition des broches hybrides 3+9 (alimentation + séparation du signal)
3 broches d'alimentation de grand diamètre pour le circuit d'alimentation principal, 9 petites broches de signal pour les lignes de capteur, de communication et de contrôle, conception d'isolation de broches indépendante pour éviter les interférences de signal, réalise un connecteur pour une double transmission.
Boîtier PA66 haute performance
Nylon PA66 ignifuge UL94-V0, haute résistance à la traction, anti-vieillissement, résistance à l'huile, résistance à la corrosion acide et alcaline, large plage de température de fonctionnement -40 ℃ ~ + 105 ℃, s'adapte à l'environnement de température difficile extérieur et interne de l'équipement.
Protection d'étanchéité complète IP67
Système d'étanchéité à joint torique en silicone hautement élastique intégré, verrouillage entièrement accouplé jusqu'à un niveau de protection IP67, empêche les éclaboussures d'eau, la poussière, l'infiltration d'humidité, adapté à l'extérieur, à l'atelier, à l'armoire d'équipement et à d'autres scénarios humides/poussiéreux.
Tension nominale sûre de 300 V
Tension nominale standard 300 V AC/DC, broches en alliage de cuivre plaqué or, résistance de contact ultra faible, performances conductrices stables, pas de chauffage pendant un fonctionnement à charge continue de longue durée, sans danger pour une nouvelle boucle d'alimentation énergétique.
Sûr et respectueux de l'environnement
Entièrement conforme aux normes environnementales RoHS et REACH, matériaux non toxiques et sans pollution, montage sur panneau/câble de type droit en option, deux formes d'installation, prise en charge du courant de broche et de la taille du câble personnalisés par le client.
| Caractéristiques du type de produit |
| Système de connecteur |
Câble à carte |
| Scellable |
Oui |
| Le connecteur et le contact se terminent par |
Fils et câbles |
| Type de connecteur circulaire |
Fiche, Prise |
| Type de coque |
Coque en plastique |
| Type de produit |
Kit de connecteur |
| Fonctionnalités de configuration |
| Nombre de postes |
3+9 |
| Nombre de positions de signaux |
9 |
| Contacts préchargés |
Oui |
| Caractéristiques électriques |
| Tension de fonctionnement (VCA) |
600 V maximum. |
| Tension de fonctionnement (VCC) |
600 V maximum. |
| Caractéristiques du corps |
| Matériau de la coque |
PA66 |
| Type de matériau d'isolation pour connecteur circulaire |
Thermoplastique à faible risque d'incendie |
| Hermétiquement scellé |
Oui |
| Style d'entrée |
Côté |
| Type de protection de l'environnement |
Élastomère scellé, hermétiquement scellé |
| Matériau du joint torique |
Élastomère scellé, hermétiquement scellé |
| Protection de l'environnement |
Oui |
| Fonctionnalités de contact |
| Courant nominal de contact (Max) (A) . |
15A maximum. |
| Type de contact du connecteur circulaire |
Broche-Douille |
| Attachement mécanique |
| Type de montage du connecteur |
Support de câble (à suspension libre) |
| Type d'alignement d'accouplement |
À clé |
| Rétention d'accouplement |
Avec |
| Dimensions |
| Taille du fil (AWG) |
20AWG,18AWG,16AWG,14AWG, |
| Conditions d'utilisation |
| Plage de température de fonctionnement (°C) |
-40 ~ 105°C |
| Niveau d'étanchéité à l'eau IP |
IP67 |
| Niveau d'étanchéité à la poussière IP |
6 |
| Normes de l'industrie |
| Indice d'inflammabilité UL |
UL94V-0 |
Dimension de production
Plus de détails techniques
FAQ
Q1 : Quelle est la tension nominale ?
A1 : Tension nominale également connue sous le nom de tension de fonctionnement, qui dépend principalement du matériau d'isolation du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils en dessous de leur tension nominale peuvent ne pas remplir leurs fonctions.
Q2 :Que se passe-t-il s'il y a des problèmes de qualité avec les marchandises reçues ?
A2 :Veuillez fournir des photos/vidéos des produits défectueux dans les 7 jours suivant la réception. Nous vérifierons le problème et proposerons des solutions telles qu'un remplacement gratuit, une réparation ou un remboursement partiel en fonction de la situation.
Q3 : Comment garantissez-vous la qualité du produit ?
A3 : Nous mettons en œuvre un contrôle de qualité strict tout au long du processus de production : inspection des matières premières, tests en ligne et inspection par échantillonnage final. Tous les produits bénéficient d’une garantie de 12 mois contre les défauts de fabrication.
