Name: PA66 connecteur de câble moulé à 3 broches 20A connecteur étanche M19 extérieur pour les nouvelles énergies
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits cable connecteur imperméable

PA66 connecteur de câble moulé à 3 broches 20A connecteur étanche M19 extérieur pour les nouvelles énergies

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union,
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Note actuelle:	20A pour l'alimentation	Matériel:	PA66 et Laiton étamé
Tension nominale:	300V	Indice de résistance aux flammes:	UL94-V0
Taper:	D'un fil à l'autre	Température:	-40 à 105 °C
Couleur:	Noir, blanc, jaune, rouge	Champs d'industrie:	Automatisation industrielle ; Nouvelles énergies ; Équipement d'alimentation électrique
Mettre en évidence:	connecteur de câble étanche à 3 broches PA66 , Connecteur M19 moulé 20A , connecteur étanche à l'eau extérieur pour l'énergie nouvelle

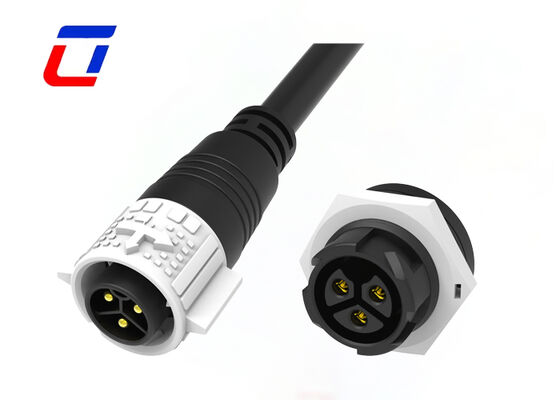

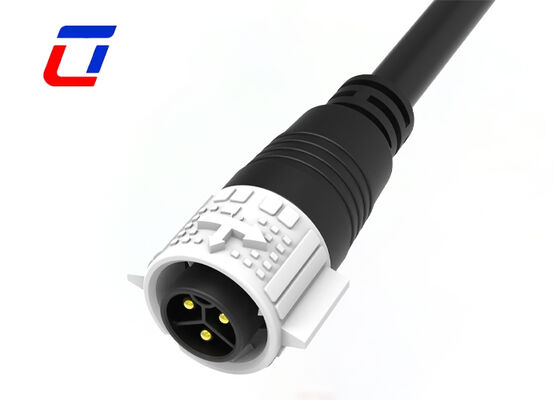

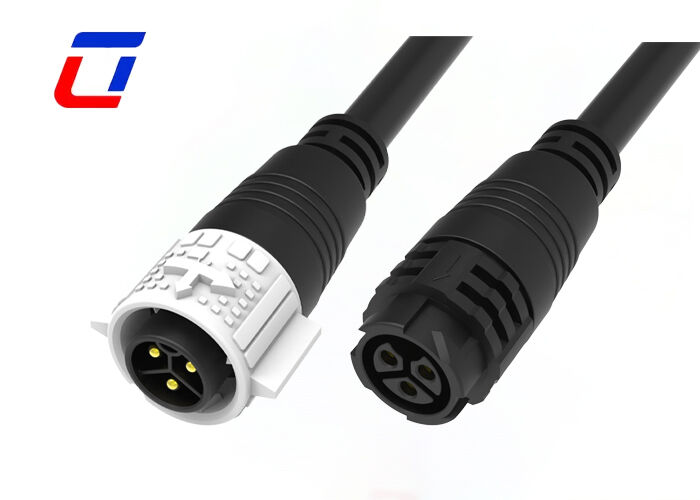

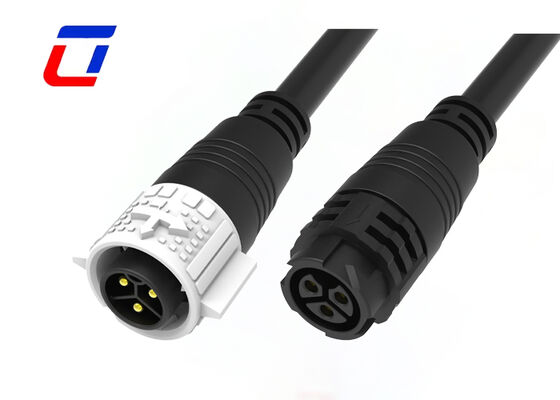

Connecteur de câble moulé étanche M19 PA66 3 broches 20A pour extérieur

Présentation du produit

Le connecteur étanche moulé Ulinkcon M19 3 broches 20A est fabriqué en matériau PA66 modifié ignifuge. Optimisé pour l'alimentation à courant élevé au lieu de la transmission de données, il est spécialement conçu pour les équipements extérieurs d'énergie nouvelle tels que les systèmes de stockage d'énergie photovoltaïque, offrant un verrouillage rapide, une résistance aux hautes températures et une ignifugation pour les scénarios de connexion d'alimentation industrielle.

Alimentation à courant élevé 20A: Conception exclusive de broches d'alimentation pure à 3 cœurs sans structure de signal redondante, prenant en charge une transmission stable de 20A à haute puissance. Il présente une faible chute de tension et aucun échauffement pendant le fonctionnement à charge longue durée, évitant efficacement les risques de surcharge et répondant aux exigences d'alimentation continue des appareils d'énergie nouvelle.
Boîtier PA66 modifié ignifuge: Adopte un nylon PA66 industriel amélioré avec un indice d'inflammabilité UL-V0. Il résiste aux températures extrêmes de -30°C à 125°C, offre une haute résistance aux chocs, une résistance aux UV et une performance anti-vieillissement, maintenant des performances structurelles stables dans des conditions de travail extérieures difficiles pour l'énergie nouvelle.
Étanche et antipoussière de niveau IP68: Le processus d'étanchéité par moulage par injection intégré avec des joints en caoutchouc multicouches atteint un indice d'étanchéité et d'étanchéité à la poussière IP68. Il résiste aux fortes pluies, au brouillard humide et à l'immersion prolongée dans l'eau, garantissant un fonctionnement stable par tous les temps pour les équipements extérieurs d'énergie nouvelle.
Verrouillage anti-mauvaise insertion et antivibratoire: La structure de verrouillage rapide sans filetage permet une installation rapide par plug-and-play. La conception de clé anti-erreur intégrée empêche l'insertion inversée et incorrecte. La structure de verrouillage renforcée assure une connexion étanche sans desserrage ni panne de courant en cas de vibrations et de conditions extérieures cahoteuses.
Performances conductrices de haute pureté: Les broches épaisses en laiton nickelé de haute pureté offrent une excellente conductivité, résistance à l'oxydation et à la corrosion. Optimisé pour les scénarios de charge à courant élevé, il maintient des performances stables sans surchauffe pendant le fonctionnement à pleine charge prolongée avec une longue durée de vie.
Scénario d'énergie nouvelle et qualité certifiée: Largement applicable pour le stockage d'énergie photovoltaïque, les équipements de support de recharge d'énergie nouvelle en extérieur, les installations d'alimentation industrielle et plus encore. Strictement testé pour l'inflammabilité, le cycle de température, l'étanchéité et la résistance à la surcharge. Conforme aux normes CE et ROHS, prenant en charge les commandes d'ingénierie en masse et la production personnalisée.

Caractéristiques principales

Nom de l'article: Connecteur de câble étanche M19
Spécifications: Accouplement mâle-femelle droit, accouplement mâle-femelle coudé, fil-à-carte monté en façade, fil-à-carte monté en arrière, moulage par injection intégré
Mode d'accouplement: Auto-verrouillage
Nombre de broches: 2-22 broches
Fiche: Type d'assemblage et type d'injection disponibles
Prise: Montage avant, Montage arrière, Montage PCB
Indice d'étanchéité: IP67/IP68
Type de connecteur: Vis de verrouillage d'assemblage ; Soudure d'assemblage ; Moulage par injection avec câble
Section de câble: 1.0-6.0mm² (18AWG-10AWG)
Plage de câblage assemblé: 6.0mm~16mm ; Moulage 6.0mm~16.5mm
Durabilité: 3000 fois
Température applicable: -40°C~105°C

Spécifications techniques

Paramètres électriques

Nombre de pôles	3 broches
Courant nominal:	20A max.
Tension nominale:	300VAC max.
Tension de tenue:	1500VAC @ 60 s.

Paramètres techniques

Résistance de contact:	10 mΩ max.
Structure d'isolation:	500 MΩ à 500VDC
Température de fonctionnement:	-40°C ~ +105°C
Classe IP:	IP67 (1m / 30min) une fois accouplé
Matériau du moule:	PA66
Matériau du contact/terminal:	Laiton plaqué or
Matériau du joint:	Silicone

Paramètres de fonctionnement

Tension nominale:	600VAC max.
Courant nominal:	15A max.
Diamètre extérieur du fil min:	3.0mm ~ 6.0mm
Diamètre extérieur du fil max:	8.0mm ~ 10.0mm
Section transversale max. du câble:	0.5mm² ~ 2.5mm²

Schéma de conception

Questions fréquemment posées

Quelles méthodes d'expédition proposez-vous ? Quel est le délai de livraison ?

Nous proposons plusieurs options d'expédition : 1) Courrier (DHL/UPS/FedEx) : 3-7 jours ouvrables pour les petits colis ; 2) Fret aérien : 7-15 jours ouvrables ; 3) Fret maritime : 20-45 jours ouvrables. Le délai de livraison varie en fonction de la destination et de la méthode d'expédition.

Combien de matériaux pouvez-vous fournir ?

Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour produire le connecteur, du PVC/Caoutchouc/Silicone est utilisé pour le câble. Bien sûr, nous pouvons également choisir le matériau en fonction de vos exigences.

Quelle est la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les contacts. Certains composants ou appareils peuvent ne pas fonctionner correctement en dessous de leur tension nominale.
