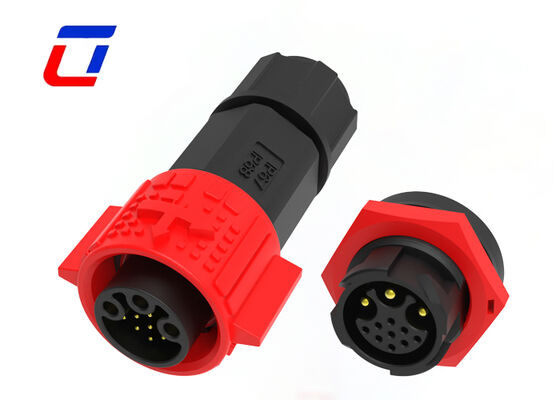

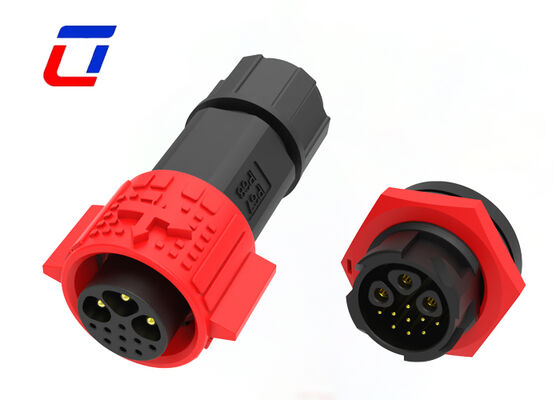

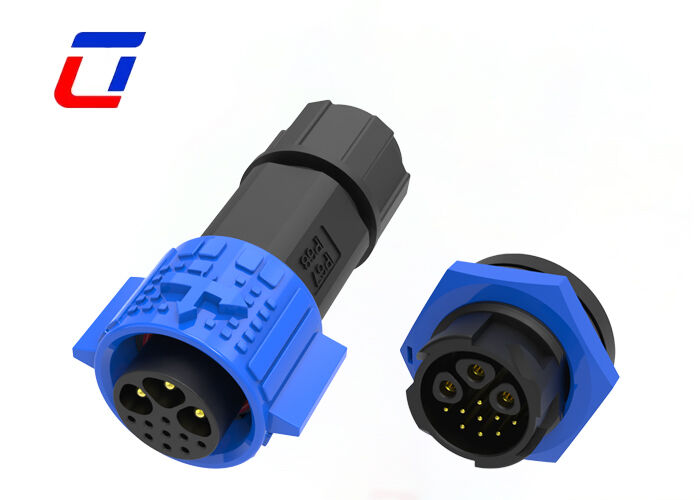

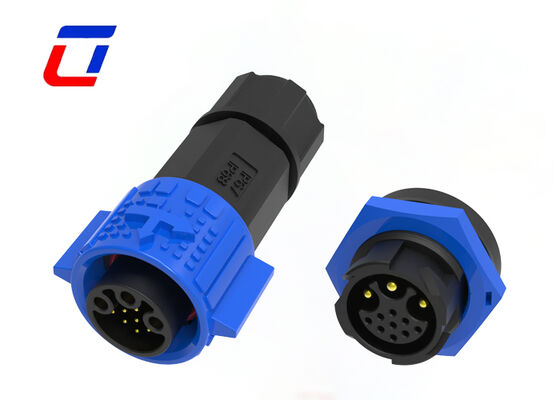

Name: Connecteur étanche multipin M19 IP67 15A+5A 3+9 broches pour alimentation et données extérieur
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

Connecteur étanche multipin M19 IP67 15A+5A 3+9 broches pour alimentation et données extérieur

Détails sur le produit:

Lieu d'origine:	Shenzhen, Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	12(3+9)Broche	Actuel:	Alimentation 15A + Signal 5A
Tension:	300V	Plage de température:	-40 ℃ ~ + 105 ℃
Matériel:	Laiton Plaqué Or	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	Connecteur à plusieurs broches étanche IP67 , Connecteur d'alimentation et de données M19 15A+5A , Connecteur extérieur étanche 3+9 broches

Connecteur étanche M19 multi-broches IP67 15A+5A 3+9 broches pour alimentation et données extérieur

Connecteur rapide étanche M19 3+9 broches 300V

Le connecteur extérieur étanche Ulinkcon M19 3+9 broches présente une conception unique à compartiments pour l'intégration de l'alimentation et des données. Il combine une alimentation à courant élevé de 15A et une transmission de signal de données stable de 5A dans un seul connecteur. Avec un indice d'étanchéité IP67 standard, il répond parfaitement aux doubles besoins d'alimentation et de transmission de signal pour les équipements intelligents extérieurs, les projets d'éclairage et les appareils de contrôle industriel, servant de solution de connexion composite tout-en-un.

Conception intégrée alimentation et données 3+9 broches:Adopte une disposition exclusive de 3+9 broches pour la transmission séparée de l'alimentation et du signal. 3 broches supportent une alimentation haute puissance de 15A, tandis que 9 broches gèrent des signaux de données basse tension de 5A. L'isolation physique des circuits évite la diaphonie, remplaçant le câblage traditionnel à double connecteur et simplifiant grandement la structure de câblage sur site.
Double indice de courant pour une adaptation précise de la charge:Équipé d'une sortie d'alimentation principale de 15A et d'une transmission de signal auxiliaire de 5A, répondant aux exigences d'alimentation des équipements haute puissance et aux exigences de contrôle des signaux basse tension. Il assure un fonctionnement synchrone et stable de l'alimentation de l'équipement et du retour de données, empêchant efficacement les surcharges et les défaillances basse tension.
Protection extérieure standard IP67:Construit avec une structure d'étanchéité de précision intégrée et des joints d'étanchéité haute élasticité pour obtenir des performances d'étanchéité et de résistance à la poussière IP67. Il résiste aux éclaboussures de pluie, à l'accumulation de poussière, à la condensation d'humidité et à l'érosion due aux différences de température, garantissant un fonctionnement fiable par tous les temps dans les environnements extérieurs difficiles conventionnels.
Transmission sans perte et anti-interférences:Le câblage à compartiments indépendants sépare les circuits d'alimentation des circuits de données, éliminant les interférences électromagnétiques causées par le courant élevé. Il évite efficacement le décalage du signal, la perte de données et le scintillement de l'équipement, garantissant une transmission précise et stable des données de contrôle et des signaux de retour.
Installation rapide sans outils:Adopte la structure classique de verrouillage automatique sans filetage de la série M19. Branchez et verrouillez instantanément sans outils, ce qui permet de gagner du temps d'installation et de maintenance pour les opérations extérieures et en altitude. La conception de verrouillage renforcée est antivibratoire et anti-desserrage pour une connexion stable à long terme.

Caractéristiques principales

Système de déverrouillage rapide par pression pour une utilisation facile
Configurations multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
Combinaisons alimentation-signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches
Options signal uniquement : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches
Versions d'assemblage sur site disponibles : options fil-à-fil et fil-à-carte
Courant nominal de 20A pour un fonctionnement à long terme
Services d'assemblage de câbles pris en charge avec options de personnalisation
Services OEM/ODM bienvenus

Spécifications techniques

Système de connecteur	Câble à carte
Scellable	Oui
Connecteur et terminaisons de contact vers	Fil et câble
Type de connecteur circulaire	Fiche, Réceptacle
Matériau du boîtier	PA66
Nombre de pôles	3+9
Courant nominal	15A+5A max
Tension nominale	600VAC max
Tension de tenue	2500VAC @ 60 s
Plage de température de fonctionnement	-40°C à 105°C
Indice de protection IP	IP67
Indice de durabilité	250-251 cycles
Indice d'inflammabilité UL	UL 94V-0

Secteurs d'application

Équipements de communication
Machines de codage de produits et systèmes à jet d'encre
Équipements de codage de produits d'inventaire
Équipements industriels à jet d'encre
Systèmes d'énergie solaire
Équipements de production d'électricité
Équipements de laboratoire médico-légal et de pathologie
Machines lourdes

Dimension de production

Détails techniques

Questions fréquemment posées

Quelle est la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur et de l'espacement entre les points de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement lorsqu'ils sont utilisés en dessous de leurs spécifications de tension nominale.

Êtes-vous une usine ou une société commerciale ?

Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?

Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.
