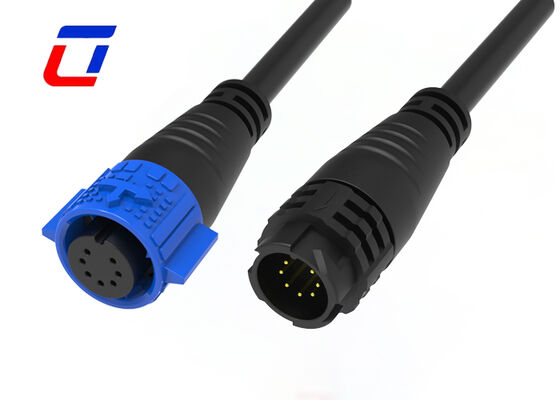

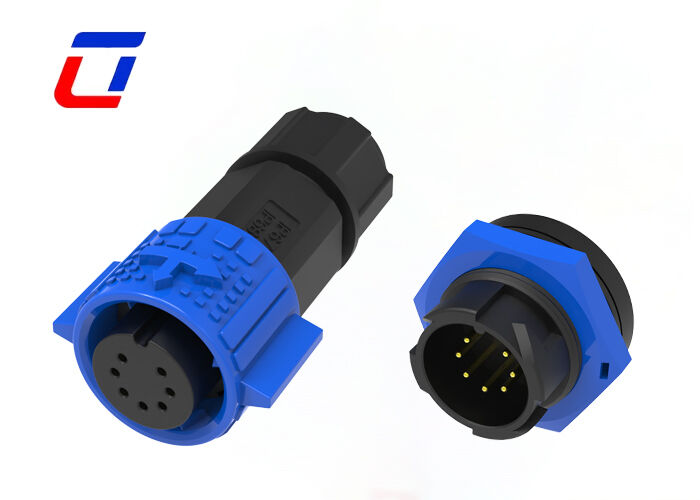

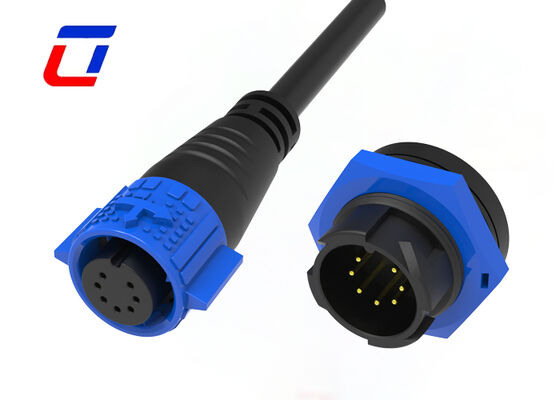

Name: Connecteur étanche M19 en plastique 300V 5A à 7 broches, mâle et femelle, pour connexion de données à carte
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur imperméable de LED

Connecteur étanche M19 en plastique 300V 5A à 7 broches, mâle et femelle, pour connexion de données à carte

Détails sur le produit:

Lieu d'origine:	Shenzhen, Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union,
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

Nom:	Connecteur de données 7 broches	Tension nominale:	300V
Note actuelle:	5A	Type de connecteur:	fil à embarquer
Matériel:	Nylon et laiton plaqué or	Couleur:	Bleu
Mettre en évidence:	Connecteur étanche 300V 5A , Connecteur de fil M19 à 7 broches , Connecteur de carte de données étanche

Connecteur étanche M19 en plastique à 7 broches, mâle et femelle, pour données de carte, 300V 5A

Description rapide

Le connecteur étanche M19 à 7 broches fil-carte Ulinkcon est développé professionnellement pour la transmission de signaux de données basse tension. Classé pour une résistance de tension de 300V et un courant de 5A, il adopte une structure d'accouplement entièrement en plastique, mâle et femelle, avec des caractéristiques de connexion de signal légères et précises. Différent des connecteurs d'alimentation à courant élevé, il se concentre sur l'accouplement de signaux entre les câbles externes de l'équipement et les cartes mères internes, offrant une connexion fiable, étanche, anti-poussière et de haute précision pour le contrôle industriel et les appareils intelligents extérieurs.

Transmission de signal de précision à 7 brochesLa disposition soignée à 7 broches est spécialement conçue pour la transmission de signaux basse tension multi-canaux sans broches d'alimentation redondantes. L'espacement précis des broches assure la collecte et la transmission stables des instructions de l'équipement et du retour de données, réalisant une sortie multi-signaux synchrone et simplifiant la disposition du câblage interne.
Haute résistance à la tension 300V et charge stable 5AAvec une excellente résistance à la tension d'isolation de 300V et un courant nominal de 5A, il répond parfaitement aux exigences de fonctionnement des circuits de signaux basse tension et des circuits d'alimentation auxiliaires. Il empêche efficacement les surtensions, les fuites électriques et les courts-circuits, garantissant un fonctionnement sûr à long terme de l'équipement.
Conception professionnelle d'accouplement fil-carteAdopte une structure standard mâle et femelle fil-carte, prenant en charge le câblage de câble d'un côté et la soudure/insertion sur carte PCB de l'autre côté. Il s'intègre parfaitement à l'intégration de la carte mère de l'équipement, adapté à l'assemblage automatisé et au câblage modulaire avec une grande précision d'ajustement.
Corps isolant léger entièrement en plastiqueFabriqué en plastique isolant haute résistance sans pièces métalliques exposées, offrant une isolation et une résistance à la tension supérieures. La conception légère évite une charge supplémentaire sur l'équipement, est anti-collision et anti-déformation, idéale pour une installation intégrée et les espaces de travail restreints.
Performances efficaces d'étanchéité et de protection contre la poussièreÉquipé de joints d'étanchéité personnalisés à haute élasticité pour un ajustement parfait. Il bloque efficacement la poussière, les éclaboussures d'eau et l'intrusion d'humidité, protégeant les circuits internes et externes de l'équipement contre les mauvais contacts et la déconnexion du signal causés par l'humidité et l'accumulation de poussière.
Verrouillage anti-mauvaise insertion et anti-vibrationLa structure de positionnement mâle-femelle anti-erreur intégrée empêche l'insertion inversée et incorrecte. La conception de verrouillage par encliquetage assure une connexion étanche contre les vibrations et les légères forces de traction, maintenant une conduction de signal continue et stable pendant le fonctionnement de l'équipement.
Large compatibilité et contrôle qualité strict en usineLargement appliqué dans les appareils intelligents extérieurs, les instruments industriels, les équipements d'éclairage mini LED, les capteurs de sécurité et les modules de maison intelligente. Tous les connecteurs passent des tests stricts de résistance à la tension, de continuité, de performance d'étanchéité et de durabilité de l'insertion, prenant en charge la production de masse stable et les commandes personnalisées.

Caractéristiques principales

Système de libération rapide par poussée
Options multi-cœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour combinaison alimentation-signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches disponibles pour le signal
Version d'assemblage sur site : options fil-à-fil et fil-à-carte
Courant nominal 5A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Secteurs d'application

Lampes de croissance
Application de communication
Machines d'encodage de produits
Encodage de produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement médico-légal et de pathologie de laboratoire
Équipement de communication
Machines lourdes

Paramètres électriques
Nombre de pôles	7 broches
Courant nominal	5A max.
Tension nominale	300VAC max
Tension de tenue	1500VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	300VAC max
Courant nominal	5A max
Diamètre extérieur du fil minimum	3.0mm ~ 6.0mm
Diamètre extérieur du fil maximum	8.0mm ~ 10.0mm
Surface de section transversale maximale du câble	0.5mm² ~ 2.5mm²

Schéma de conception

FAQ

1. Q : Êtes-vous une usine ou une société commerciale ?
R : Nous sommes une usine. Située dans le parc industriel Ulinkcon, district de Bao'an, Shenzhen, Chine

2. Q : Comment acheter vos produits ?
R : Vous devez suivre les étapes suivantes :
* Confirmer le courant nominal et le nombre de contacts
* Confirmer le style d'assemblage
* Confirmer la jauge du fil du câble
* Confirmer la longueur et le matériau du câble.

3. Q : Comment garantissez-vous la qualité des produits ?

R : Nous mettons en œuvre un contrôle qualité strict tout au long du processus de production : inspection des matières premières, tests en ligne et inspection finale par échantillonnage. Tous les produits bénéficient d'une garantie de 12 mois contre les défauts de fabrication.

4. Q : Combien de matériaux pouvez-vous fournir ?
R : Il existe différents matériaux pour le connecteur et le câble, nous utilisons généralement du PVC/Nylon pour produire le connecteur, du PVC/Caoutchouc/Silicone pour le câble. Bien sûr, nous pouvons également choisir le matériau selon vos exigences.
