Name: Connecteurs multipins étanches 15A+5A 3+4 broches M19 à verrouillage par poussée pour câble vers carte
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Price: Négociable USD
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

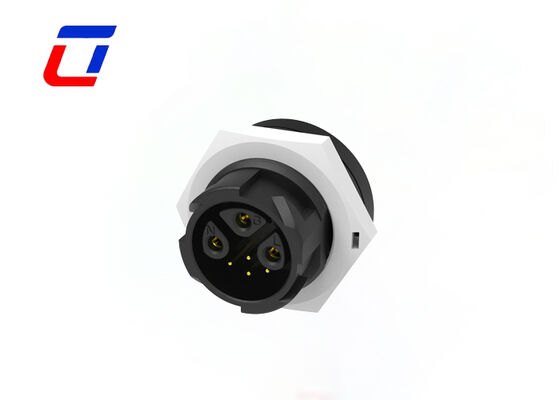

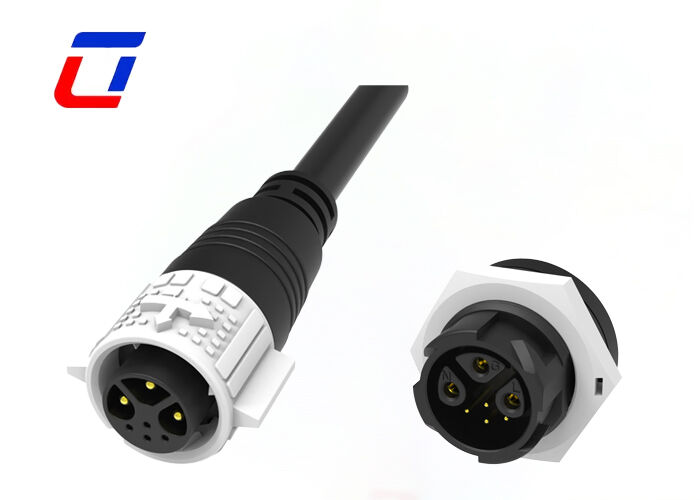

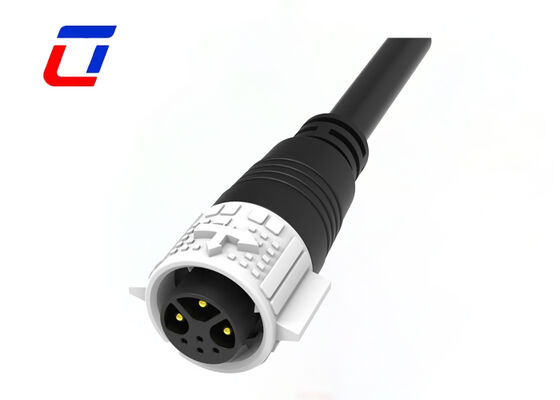

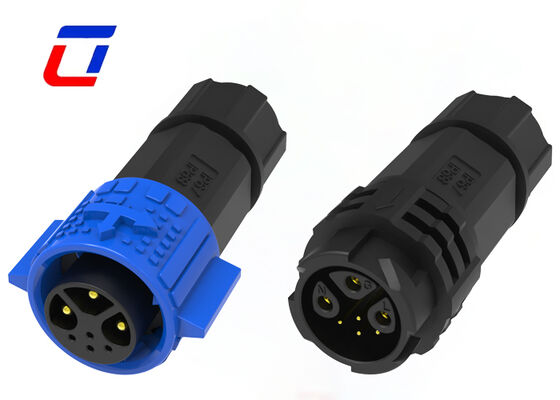

Connecteurs multipins étanches 15A+5A 3+4 broches M19 à verrouillage par poussée pour câble vers carte

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T/T,D/P,L/C,D/A,Western Union
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

ÉPINGLE:	3+4 broches	Note actuelle:	15+5A
Tension nominale:	300V	Matériau:	PA66
Niveau de protection:	IP67	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	15Un connecteur à plusieurs broches étanche à l'eau , Connecteur M19 à verrouillage par poussée 5A , Connecteur 3+4 broches pour câble vers carte

Connecteurs multipins étanches 15A+5A 3+4 broches M19 à verrouillage par pression, câble vers carte

Présentation du produit

Connecteur étanche extérieur M19 3+4 broches IP67, connecteur étanche fil vers carte

Description rapide

Disposition séparée alimentation & signal 3+4 broches:La configuration optimisée 3+4 broches permet une intégration fonctionnelle double. 3 broches supportent une alimentation principale haute puissance de 15A pour le fonctionnement de la charge de l'équipement, tandis que 4 broches indépendantes gèrent la transmission de signaux de données multicanaux de 5A. Cela permet un accouplement alimentation et signal en une seule pièce et simplifie grandement la disposition du câblage à bord.
Double courant nominal pour un fonctionnement à charge graduée:La conception à double courant de 15A pour l'alimentation et 5A pour le signal évite les conflits de courant entre l'électricité forte et faible. Elle empêche efficacement une sortie de puissance instable et un désordre du signal causés par les impacts de courant, garantissant un fonctionnement continu sûr et à long terme des équipements intelligents.
Structure précise câble vers carte:Adopte une conception d'accouplement câble vers carte standard pour une installation directe sur carte PCB. Le moulage de câble intégré et le positionnement précis des terminaux de carte assurent un assemblage compact et peu encombrant, parfaitement adapté à la production automatisée et au câblage interne des équipements modulaires.
Connexion à verrouillage par pression conviviale:Le mécanisme de verrouillage automatique de type poussoir amélioré permet un branchement et un débranchement rapides sans outils. Fonctionnement plus fluide que les loquets traditionnels, il améliore l'efficacité pour l'assemblage en masse et la maintenance quotidienne. L'état verrouillé reste ferme contre les vibrations et les légères tensions sans déconnexion.
Étanche, anti-poussière et anti-interférences:Les joints d'étanchéité intégrés à haute élasticité offrent une excellente protection par tous les temps contre la pluie, l'humidité et la poussière. L'isolation physique entre les circuits d'alimentation et de signal protège contre les interférences électromagnétiques, évitant efficacement le scintillement, le retard du signal et la perte de données.
Résistance aux intempéries industrielles et large application:Le boîtier isolant et résistant aux intempéries de haute résistance, ainsi que les broches conductrices épaissies, garantissent la résistance aux UV, à la température et à l'abrasion. Largement appliqué dans l'éclairage LED intelligent extérieur, les contrôleurs industriels, les modules de sécurité et les dispositifs de support de nouvelle énergie, avec des tests d'usine stricts et une capacité d'approvisionnement de masse stable.

Caractéristiques principales

Système de libération rapide à verrouillage par pression
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour combinaison alimentation-signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour signal disponibles
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge
OEM/ODM bienvenus

Spécifications techniques

Paramètres électriques
Nombre de pôles	3+4 broches
Courant nominal	20A max.
Tension nominale	300VAC max.
Tension de tenue	1500VAC @ 60 s.
Paramètres techniques
Résistance de contact	10 mΩ max.
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Industries d'application

Lampes de croissance
Application de communication
Machines d'encodage de produits
Encodage de produits d'inventaire
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement de puissance électrique
Équipement médico-légal et de pathologie de laboratoire
Équipement de communication
Machines lourdes

Paramètres de fonctionnement

Tension nominale	600VAC max.
Courant nominal	20A max.
Diamètre extérieur minimum du fil	3.0mm ~ 6.0mm
Diamètre extérieur maximum du fil	8.0mm ~ 10.0mm
Surface de section transversale maximale du câble	0.5mm² ~ 2.5mm²

Schéma de conception
