Name: Connecteurs circulaires en plastique 20A M19 3+5 Pin ODM IP67 Connecteur de données d'alimentation étanche 300V
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur imperméable extérieur

Connecteurs circulaires en plastique 20A M19 3+5 Pin ODM IP67 Connecteur de données d'alimentation étanche 300V

Détails sur le produit:

Lieu d'origine:	Shenzhen, Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union,
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

ÉPINGLE:	Alimentation et données 3 + 5 broches	Note actuelle:	20A maximum
Tension nominale:	300V	Matériel:	Nylon
Niveau de protection:	IP67	Température de fonctionnement:	UL94-V0
Mettre en évidence:	Connecteur circulaire imperméable à l'eau M19 , Connecteur d'alimentation IP67 à 3+5 broches , Connecteur de données en plastique 20A

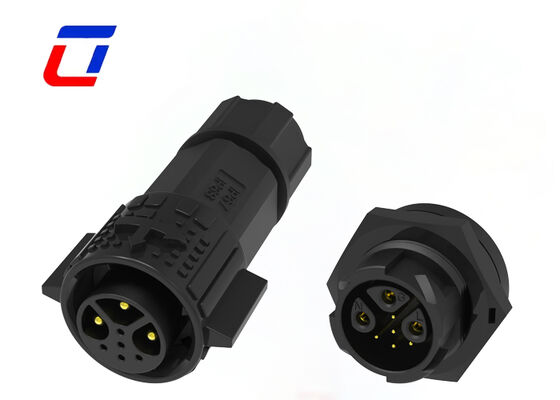

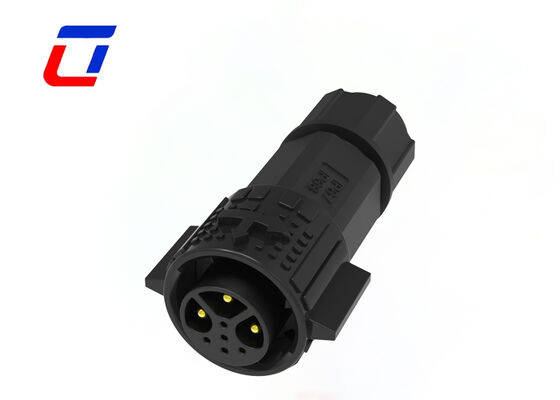

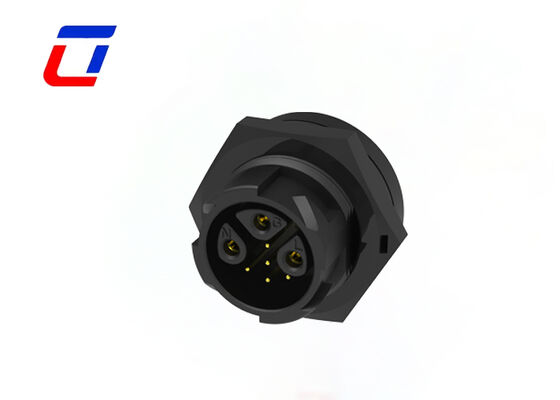

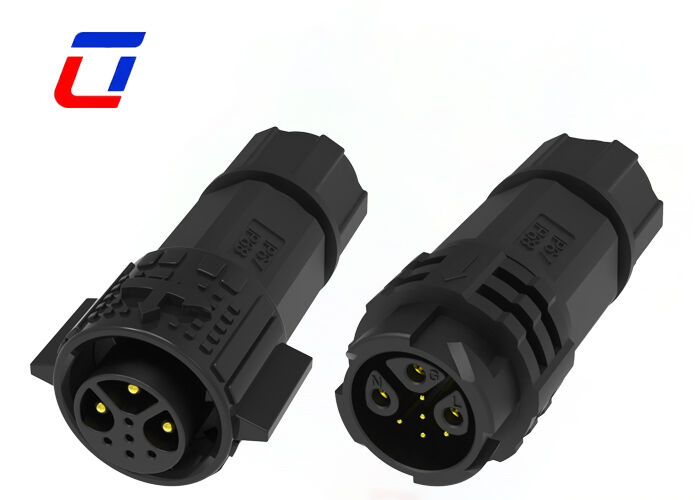

Connecteur d'alimentation et de données circulaire étanche M19 ODM en plastique 20A 300V

Présentation du produit

Le connecteur circulaire étanche en plastique M19 3+5 broches d'Ulinkcon, conforme à la norme IP67, est un connecteur intégré d'alimentation et de signal pris en charge par l'ODM, d'une puissance nominale de 300 V et d'un courant gradué de 15 A + 5 A. Doté d'une configuration professionnelle à 3+5 broches et d'une structure circulaire entièrement en plastique, il permet une alimentation stable à courant élevé et une transmission de signal multicanal. Avec une protection toutes saisons IP67 et une forte adaptabilité environnementale, c'est une solution de connexion personnalisable et économique pour l'éclairage extérieur, le contrôle industriel et les projets d'équipements intelligents.

Conception intégrée d'alimentation et de signal à 3+5 brochesAdopte une configuration standard de l'industrie à 3+5 broches pour des fonctions doubles. Les 3 broches prennent en charge une alimentation à courant élevé de 15 A pour la charge principale de l'équipement, tandis que les 5 broches indépendantes gèrent la transmission de signaux basse tension de 5 A. Il intègre les circuits d'alimentation et de signal dans un seul connecteur, simplifiant le câblage et optimisant la structure d'assemblage de l'équipement.
Charge graduée 15A+5A et isolation 300VLa conception séparée des courants forts et faibles correspond précisément aux différentes charges de circuit et évite la diaphonie du courant. La résistance à haute tension de 300 V résiste aux fluctuations de tension extérieures et aux impacts de surtension, empêchant efficacement les fuites électriques, les courts-circuits et les pannes pour assurer un fonctionnement sûr à long terme de l'équipement.
Support de personnalisation ODM professionnelEn tant que fabricant professionnel, nous fournissons des services complets de personnalisation ODM, y compris la définition des broches, les spécifications des câbles, la longueur des fils, la couleur du boîtier et les ajustements structurels. Les solutions personnalisables s'adaptent aux équipements non standard et aux projets d'ingénierie personnalisés avec une plus grande flexibilité que les connecteurs universels ordinaires.
Structure circulaire légère entièrement en plastiqueAdopte un boîtier circulaire isolant en plastique de haute résistance sans pièces métalliques exposées. Il offre une isolation sûre, une conception légère, une résistance aux chocs et à la déformation, adaptée à l'accouplement d'équipements externes et aux espaces d'installation étroits, améliorant la sécurité globale et l'apparence de l'équipement.
Performance étanche à l'eau et à la poussière toutes saisons IP67Équipé de joints d'étanchéité élastiques de haute précision pour un ajustement parfait et une excellente étanchéité des cavités. Il bloque efficacement les éclaboussures de pluie, l'humidité, la poussière et le sable, maintenant des performances de connexion stables dans des environnements de travail extérieurs difficiles par tous les temps.
Durabilité industrielle et anti-interférencesLes circuits d'alimentation et de signal physiquement isolés éliminent les interférences électromagnétiques, empêchant les retards de signal, la distorsion des données et le scintillement de la lumière. Le boîtier résistant aux UV, à la température et au vieillissement, ainsi que les broches résistantes à la corrosion, garantissent une longue durée de vie en extérieur. Des tests d'usine stricts et des livraisons personnalisées en masse sont disponibles.

Spécifications électriques

Paramètre	Spécification
Nombre de pôles	3+5 broches
Courant nominal	15A +5Amax
Tension nominale	300VAC max
Tension de tenue diélectrique	1500VAC @ 60 s

Spécifications techniques

Paramètre	Spécification
Résistance de contact	10 mΩ max
Résistance d'isolement	500 MΩ à 500VDC
Température de fonctionnement	-40°C à +105°C
Indice de protection IP	IP67 (1m / 30min) une fois accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Paramètre	Spécification
Tension nominale	300VAC max
Courant nominal	20A max
Diamètre extérieur du fil (min)	3.0mm - 6.0mm
Diamètre extérieur du fil (max)	8.0mm - 10.0mm
Section transversale maximale du câble	0.5mm² - 2.5mm²

Options de configuration

Système de déverrouillage rapide par encliquetage
Options de cœurs multiples : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
Combinaisons alimentation-signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches
Options de signal : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches
Versions d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement continu
Service d'assemblage de câbles pris en charge avec des options personnalisées
Services OEM/ODM disponibles

Industries d'application

Lampes de croissance
Équipement de communication
Machines d'impression à jet d'encre
Systèmes de codage de produits d'inventaire
Systèmes à jet d'encre
Systèmes solaires
Équipement industriel à jet d'encre
Équipement d'énergie électrique
Équipement de laboratoire médico-légal et de pathologie
Machines lourdes

Conception de produits
