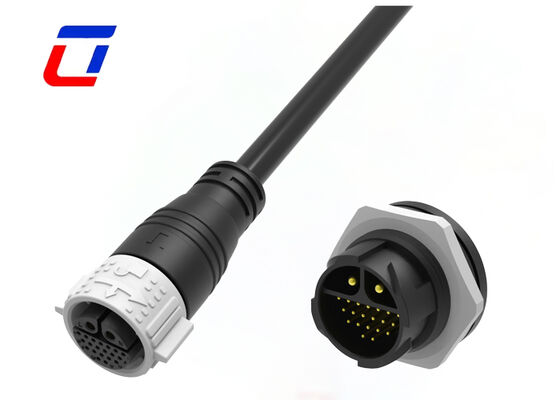

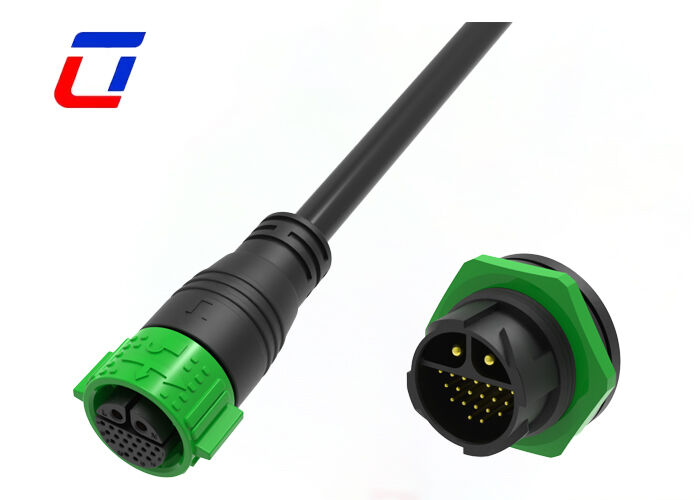

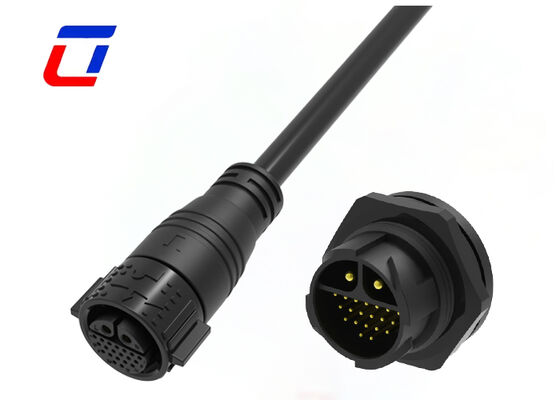

Name: Connecteur de signal d'alimentation de 2+20 broches M25 20A+5A IP67 Type de connecteur étanche à plusieurs broches
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Prise imperméable de prise

Connecteur de signal d'alimentation de 2+20 broches M25 20A+5A IP67 Type de connecteur étanche à plusieurs broches

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Plage de température:	-40 ℃ ~ + 105 ℃	Indice d'étanchéité:	IP67
Nombre de broches:	Connecteur étanche 22 broches	matériel de contact:	Laiton Plaqué Or
Tension:	300V	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	Connecteur étanche M25 20A+5A , Connecteur multi-points IP67 , Connecteur mâle et femelle étanche

Connecteurs étanches multipôles M25 2+20 broches 20A+5A pour alimentation et signal, IP67

Présentation du produit

Connecteurs multipôles étanches M25 2+20 broches pour signal et alimentation, 300 Volts, fil vers carte

Caractéristiques principales

Conception divisée 2+20 broches pour transmission isolée de puissance et de signal: Adoptant une disposition intégrée professionnelle à 2+20 broches, 2 broches robustes supportent une alimentation de 20A à courant élevé, tandis que 20 broches denses transmettent des signaux de commande de faible puissance de 5A indépendamment. Il réalise une transmission synchrone de puissance et de signaux multicanaux avec un seul connecteur, éliminant complètement la diaphonie électromagnétique entre la boucle de puissance et les signaux de précision pour éviter la distorsion du signal et assurer un câblage intégré stable.
Double courant nominal pour une adaptation précise aux conditions de travail: Doté d'une conception différentielle à double charge, le circuit d'alimentation principal supporte un courant élevé de 20A pour l'alimentation des équipements centraux, et le circuit de signal s'adapte à un courant faible de 5A pour la transmission de capteurs et de données. La correspondance de courant ciblée évite le chauffage excessif, l'atténuation du signal et les fluctuations de courant, répondant aux doubles exigences d'une alimentation haute puissance et d'une transmission de signal de haute précision dans des scénarios industriels complexes.
Protection complète étanche et anti-poussière IP67: Équipé d'une structure d'étanchéité intégrée multicouche et d'une technologie de verrouillage par pression étanche, le connecteur entièrement fermé atteint le grade de protection IP67. Il résiste efficacement à l'immersion dans l'eau, à l'érosion par la pluie, à l'accumulation de poussière, à la condensation d'humidité et à la corrosion par l'huile, protégeant les contacts multipôles internes de l'oxydation, des courts-circuits et des défaillances de connexion pour un fonctionnement stable par tous les temps.
Structure autobloquante à verrouillage par pression sans outil, résistante aux vibrations: Adoptant un système autobloquant à verrouillage par pression sans filetage, les terminaux mâle et femelle se verrouillent automatiquement par simple pression avec des performances anti-desserrage et anti-chute, résistant aux vibrations et aux tractions externes. La conception à pression pour libérer permet un assemblage et un démontage manuels rapides sans outils, améliorant l'efficacité du câblage et de la maintenance et supportant des branchements fréquents à long terme.
Intégration multipôles haute densité simplifiant le câblage: 20 canaux de signal indépendants prennent en charge la transmission parallèle de plusieurs groupes de commandes, de données de capteurs et de signaux groupés. Il remplace plusieurs connecteurs ordinaires monofonctionnels, réduit les ports d'équipement et la complexité du câblage, abaisse le taux de défaillance des circuits et s'adapte parfaitement au câblage intégré des équipements d'automatisation, des écrans intelligents et des systèmes de contrôle électrique.
Boîtier industriel ignifuge et résistant aux intempéries: Moulé par injection monobloc en plastique technique ignifuge haute résistance, le boîtier présente une excellente isolation, une grande ténacité et une résistance aux chocs. Avec une résistance exceptionnelle à la flexion, à la température et au vieillissement UV, il prévient les risques de fuite électrique et de court-circuit, et maintient une structure stable sans déformation ni fissuration lors d'une utilisation intérieure et extérieure à long terme.

Secteurs d'application

Équipements de communication
Machines à coder et systèmes à jet d'encre
Systèmes solaires
Équipements électriques
Équipements de laboratoire médico-légal et de pathologie
Machines lourdes
Équipements industriels à jet d'encre

Spécifications techniques

Paramètres électriques

Nombre de pôles	Connecteur fil vers carte 22 broches
Courant nominal	20A +5A
Tension nominale	300VAC max
Tension de tenue	2500VAC @ 60 s

Paramètres techniques

Résistance de contact	10 mΩ max
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min)
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Tension nominale	600VAC max
Courant nominal	40A max
Diamètre extérieur du fil minimum	6.5mm ~ 10mm
Diamètre extérieur du fil maximum	10.5mm ~ 18mm
Section transversale maximale du câble	0.5mm² ~ 6.0mm²

Configuration du produit

Dimensions du produit

Détails techniques

Questions fréquemment posées

Qu'est-ce que la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend du matériau d'isolation du connecteur utilisé et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement en dessous de leur tension nominale.

Puis-je avoir une étiquette personnalisée ?

Oui, bien sûr, vous pouvez créer votre propre marque privée et votre emballage. Si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.

Comment suivre mon expédition ?

Une fois les marchandises expédiées, nous fournissons des numéros de suivi et des liens vers des plateformes logistiques. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour des mises à jour.
