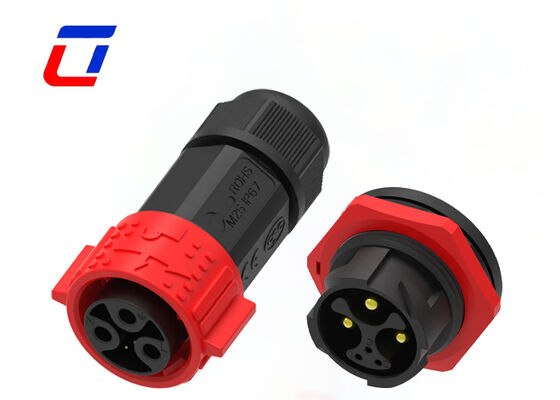

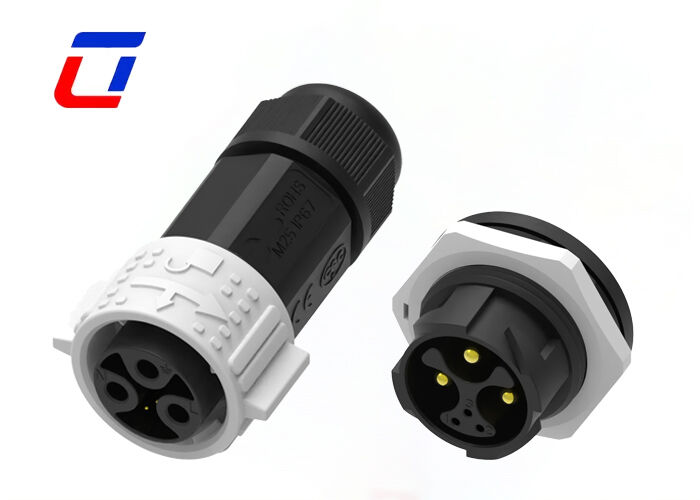

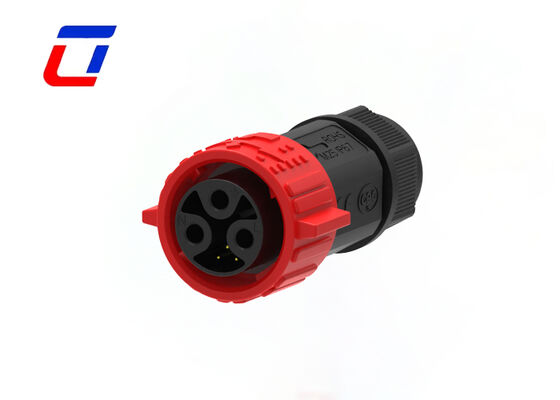

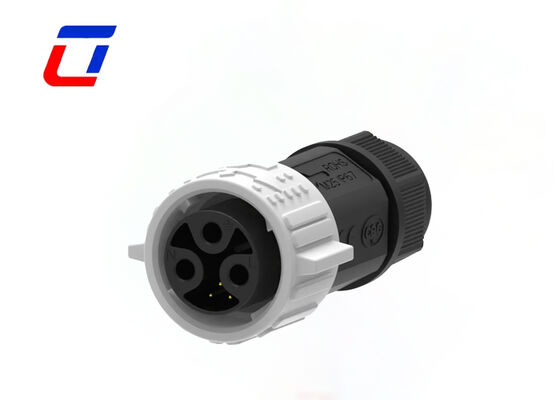

Name: M25 15A+5A Connecteurs circulaires à plusieurs broches 3+3 broches à verrouillage rapide
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits Pin Connectors Waterproof multi

M25 15A+5A Connecteurs circulaires à plusieurs broches 3+3 broches à verrouillage rapide

Détails sur le produit:

Lieu d'origine:	Shenzhen, Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+3 broches	Actuel:	15A+5A
Matériel:	Nylon	Plage de température:	-40 ℃ ~ + 105 ℃
Taper:	Prise mâle femelle	Indice de résistance aux flammes:	UL94-V0
Mettre en évidence:	M25 15A+5A connecteur circulaire à plusieurs broches , 3+3 broches de fil de verrouillage rapide au connecteur de carte , connecteurs multi-points étanches à l'eau avec verrouillage rapide

Connecteurs circulaires multipins M25 15A+5A 3+3 broches à verrouillage rapide fil vers carte

Caractéristiques principales

Système de libération rapide à verrouillage par poussée
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Présentation du produit

Conception à partition 3+3 broches pour alimentation et signal isolés: Adoptant une structure de partition précise à 3+3 broches, le connecteur réalise une isolation complète des canaux d'alimentation et de signal. 3 broches dédiées prennent en charge une alimentation électrique haute puissance de 15A, tandis que 3 autres broches indépendantes sont destinées à la transmission de signaux faibles de 5A. La conception à double boucle élimine la diaphonie électromagnétique et la distorsion du signal, permettant une alimentation et une transmission de signal synchrones et stables pour les équipements intégrés.
Connexion intégrée professionnelle fil vers carte: Doté d'une structure standard fil vers carte, une extrémité connecte les câbles et l'autre extrémité se branche directement sur la carte de circuit imprimé de l'équipement sans adaptateurs supplémentaires. Il peut être installé de manière fixe sur la carte de contrôle principale, simplifiant grandement le câblage interne de l'équipement, économisant de l'espace d'installation et rendant l'assemblage de l'équipement plus compact et standardisé pour les appareils de contrôle électronique intelligents.
Double courant nominal pour une adaptation précise des conditions: Conçu avec des spécifications de double charge différenciées, le canal d'alimentation principal supporte de manière stable un courant nominal de 15A pour l'alimentation électrique de l'équipement central, et le canal de signal s'adapte à une transmission de courant faible de 5A pour les signaux de capteurs et les commandes de contrôle. La conception de dérivation raisonnable évite la surchauffe, l'atténuation du signal et le désordre du courant, garantissant un fonctionnement ultra-stable.
Structure autobloquante à verrouillage rapide sans filetage: Équipé d'une structure autobloquante à verrouillage rapide améliorée sans outil, il peut être automatiquement verrouillé par une simple poussée avec une connexion étanche et antichoc. La structure anti-desserrage et anti-chute résiste aux vibrations de l'équipement et aux tractions externes. La conception à pression pour libérer permet un assemblage et un démontage rapides manuels, améliorant considérablement l'efficacité de la production de masse et de la maintenance.
Spécification universelle M25 standard: Adoptant la taille circulaire standard industrielle M25 avec un espacement raisonnable des broches et une distance d'isolation suffisante. La structure standardisée est hautement compatible avec les accessoires M25 courants sur le marché pour un remplacement facile. La cavité de grande taille offre d'excellentes performances de dissipation thermique avec une faible élévation de température pendant le fonctionnement à long terme.
Boîtier ignifuge et isolé de qualité industrielle: Moulé par injection monobloc en plastique technique ignifuge haute résistance, le boîtier offre d'excellentes performances d'isolation pour éviter les fuites électriques et les courts-circuits. Il présente une résistance exceptionnelle au vieillissement, à la température et aux chocs, s'adaptant au fonctionnement continu à long terme et aux conditions de travail fermées à haute température à l'intérieur de l'équipement avec des performances de service stables.

Spécifications techniques

Système de connecteur	Câble à câble/carte
Scellable	Oui
Connecteur et terminaisons de contact vers	Fil et câble
Type de connecteur circulaire	Fiche, prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur
Nombre de positions	3+3
Nombre de positions de signal	3
Contacts préchargés	Oui
Tension de fonctionnement (VAC)	600V max.
Tension de fonctionnement (VDC)	600V max.
Matériau de la coque	PA66
Type de matériau d'isolation du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Latéral
Type de protection environnementale	Scellé par élastomère, hermétiquement scellé
Matériau du joint torique	Scellé par élastomère, hermétiquement scellé
Protection environnementale	Oui
Courant nominal de contact (Max) (A)	20A max.
Type de contact de connecteur circulaire	Broche-douille
Type de montage du connecteur	Montage sur câble (suspendu)
Type d'alignement d'accouplement	Clé
Rétention d'accouplement	Avec
Taille du fil (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Plage de température de fonctionnement (°C)	-40 ~105°C
Niveau d'étanchéité IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice d'inflammabilité UL	UL 94V-0

Industries d'application

Application de communication
Machines d'encodage de produits
Encodage de produits en stock
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement de puissance électrique
Équipement médico-légal et pathologique de laboratoire
Équipement de communication
Machines lourdes

Dimension de production

Détails techniques

Questions fréquemment posées

Quelle est la tension nominale ?

La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les tailles de contact. Certains composants ou appareils peuvent ne pas fonctionner correctement lorsqu'ils sont utilisés en dessous de leur tension nominale.

Quel est le courant nominal ?

Le courant nominal, également appelé courant de fonctionnement. Lorsqu'ils sont utilisés en dessous du courant nominal avec une tension appropriée, les connecteurs fonctionnent généralement correctement. Lors de la conception du connecteur, les considérations thermiques garantissent que le connecteur répond aux exigences de courant nominal, car le flux de courant génère de la chaleur en raison de la résistance du conducteur et de la résistance de contact.

Comment garantissez-vous la qualité du produit ?

Nous mettons en œuvre un contrôle qualité strict tout au long du processus de production : inspection des matières premières, tests en ligne et inspection finale par échantillonnage. Tous les produits sont livrés avec une garantie de 12 mois contre les défauts de fabrication.
