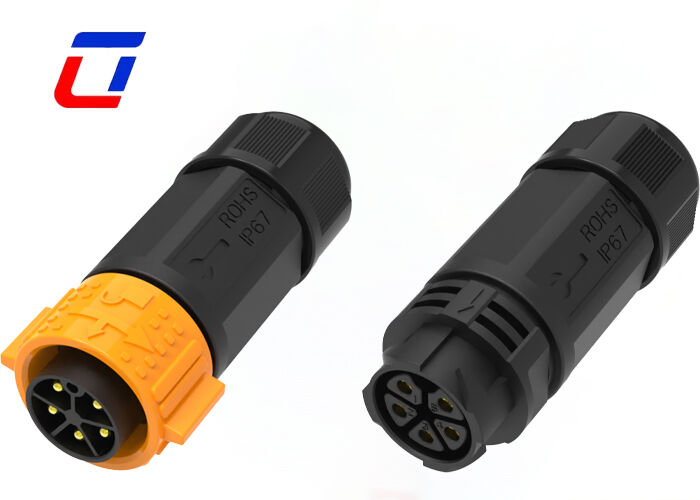

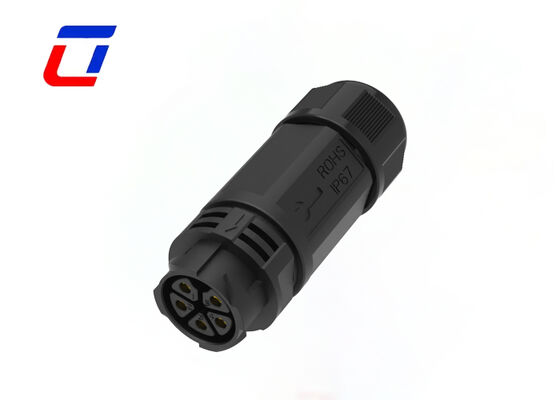

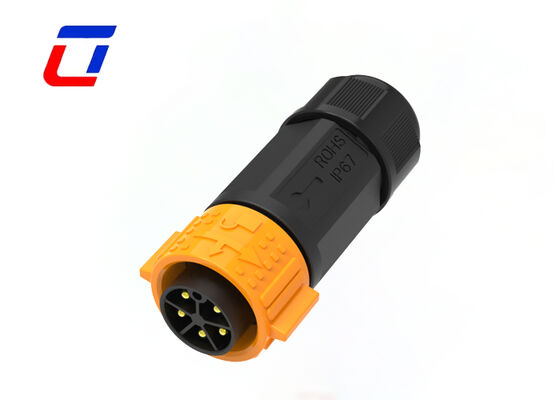

Name: Connecteur d'alimentation en courant continu étanche M25 5 broches 20A Push Lock Cable extérieur Connecteur de nouvelle énergie
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Aperçu Produits connecteur étanche ip67

Connecteur d'alimentation en courant continu étanche M25 5 broches 20A Push Lock Cable extérieur Connecteur de nouvelle énergie

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Carton d'exportation de haute qualité
Délai de livraison:	3 à 6 jours ouvrables
Conditions de paiement:	T/T,D/A,D/P,,L/C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	Pin 5	Tension / courant nominal:	300V/20A
Indice de résistance aux flammes:	UL94-V0	Niveau de protection:	IP67
Genre:	Prise mâle/femelle	matériel de contact:	Laiton Plaqué Or
Mettre en évidence:	Connecteur d'alimentation en courant continu étanche M25 , Connecteur de verrouillage à 5 broches 20A , Connecteur de câble extérieur IP67

Connecteur d'alimentation CC étanche M25 5 broches 20A Push Lock pour extérieur, nouvelle énergie

Largement appliqué dans les petits systèmes photovoltaïques extérieurs, les équipements de support de stockage d'énergie, l'éclairage intelligent de nouvelle énergie, les équipements d'alimentation CC extérieurs, les appareils de nouvelle énergie de jardin, les unités d'alimentation mobile de nouvelle énergie, les systèmes d'alimentation CC de surveillance extérieure et les équipements de contrôle industriel léger de nouvelle énergie.

Présentation du produit

Transmission intégrée d'alimentation CC et de signal à 5 broches: Adoptant une disposition professionnelle à 5 broches multi-canaux, ce connecteur est spécialement développé pour les scénarios d'alimentation CC. Il prend en charge la transmission synchrone de plusieurs alimentations CC et de signaux auxiliaires avec des canaux isolés indépendants sans diaphonie, simplifiant le câblage complexe des équipements de nouvelle énergie et réalisant une connexion intégrée.
Capacité de courant CC stable de 20A: Classé à un courant standard de 20A, il correspond parfaitement aux conditions de fonctionnement CC basse tension de nouvelle énergie. Équipé de contacts en cuivre de haute pureté, il présente une faible perte de puissance et une faible élévation de température. Il prend en charge un fonctionnement à pleine charge à long terme avec une sortie d'alimentation CC stable, évitant efficacement les mauvais contacts, la surchauffe et les pannes de courant pour assurer un fonctionnement stable de l'équipement.
Performance d'étanchéité et de résistance aux intempéries par tous les temps: Construit avec une structure entièrement scellée intégrée et une conception d'ajustement push-lock serrée, le connecteur obtient une protection transparente après le raccordement. Il résiste à l'immersion dans l'eau, à l'humidité, à l'accumulation de poussière, à la corrosion et à l'érosion par les UV, s'adaptant aux environnements extérieurs difficiles tels que les champs ouverts, les lieux humides et les conditions de travail exposées pour les équipements de nouvelle énergie.
Structure Push Lock sans outil et résistante aux vibrations: Doté d'une conception autobloquante push-lock sans filetage, les connecteurs mâle et femelle peuvent être automatiquement verrouillés par une simple poussée avec un ajustement ferme et serré. La structure anti-desserrage et anti-chute s'adapte aux vibrations extérieures et aux conditions de travail cahoteuses. La conception à pression pour libérer permet un assemblage et un démontage rapides manuels sans outils, améliorant l'efficacité du câblage et de la maintenance sur site.
Boîtier durable résistant aux UV et ignifuge: Moulé en une seule pièce avec un plastique d'ingénierie écologique de haute ténacité, le boîtier est résistant à la traction, à la flexion et aux chocs. Avec une excellente isolation, une résistance au feu, une résistance au vieillissement et une résistance aux UV, il résiste à l'exposition prolongée au soleil extérieur, à l'érosion par la pluie et aux changements de température sans déformation ni fissuration.
Spécification standard universelle M25: Adoptant la taille circulaire standard industrielle M25 avec un espacement scientifique des broches et une distance d'isolation suffisante, il empêche efficacement les fuites électriques et le cheminement sous les conditions de fonctionnement CC. Hautement compatible avec les accessoires de couplage M25 grand public sur le marché, il est facile à remplacer et largement applicable pour le raccordement de câbles de nouvelle énergie et la mise à niveau d'équipements.

Caractéristiques principales

Système de libération rapide push-lock pour un fonctionnement sans outil
Plusieurs configurations de broches disponibles : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches, 5+2 broches et 2+20 broches
Versions d'assemblage sur site : options fil-à-fil et fil-à-carte
Connecteur étanche à courant élevé adapté à un fonctionnement continu de 20A
Service d'assemblage de câbles pris en charge avec options de personnalisation
Services OEM/ODM bienvenus

Spécifications électriques

Paramètre	Spécification
Nombre de pôles	Connecteur étanche 5 broches
Courant nominal	20A maximum
Tension nominale	300VAC maximum
Tension de tenue	1500VAC @ 60 secondes

Spécifications techniques

Paramètre	Spécification
Résistance de contact	10 mΩ maximum
Résistance d'isolement	500 MΩ à 500VDC
Température de fonctionnement	-40°C à +105°C
Indice de protection IP	IP67 (1 mètre / 30 minutes)
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement

Paramètre	Spécification
Tension nominale	600VAC maximum
Courant nominal	30A maximum
Diamètre extérieur minimum du fil	6,5 mm - 10 mm
Diamètre extérieur maximum du fil	10,5 mm - 18 mm
Section transversale maximale du câble	0,5 mm² - 6,0 mm²

Industries d'application

Équipement de communication
Machines d'impression de codage de produits et systèmes à jet d'encre
Équipement de codage de produits d'inventaire
Équipement de jet d'encre industriel
Systèmes d'énergie solaire
Équipement d'énergie électrique
Équipement médico-légal et de pathologie de laboratoire
Machines lourdes

Dimensions de production

Détails techniques

Questions fréquemment posées

Comment puis-je obtenir des échantillons ?

Nous sommes heureux de fournir des échantillons, les frais de transport étant à la charge du client. Veuillez fournir votre numéro de compte de coursier et votre adresse d'expédition détaillée pour un envoi rapide des échantillons.

Comment suivre mon envoi ?

Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour des mises à jour.

Quels sont les modes de paiement que vous acceptez ?

Nous acceptons T/T (virement télégraphique), L/C (lettre de crédit), PayPal et West Union. Pour les grosses commandes, nos conditions standard sont un acompte de 30 % avec un solde de 70 % dû avant l'expédition.
