Aperçu Produitsconnecteur étanche ip67

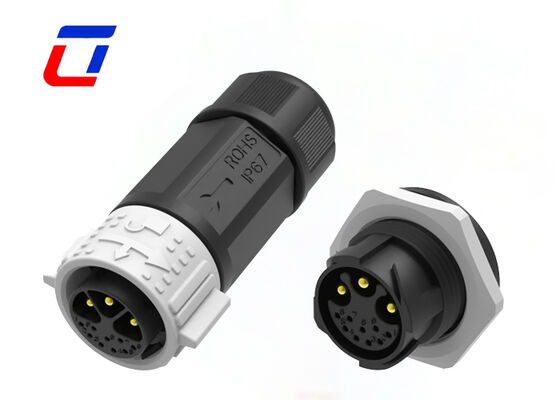

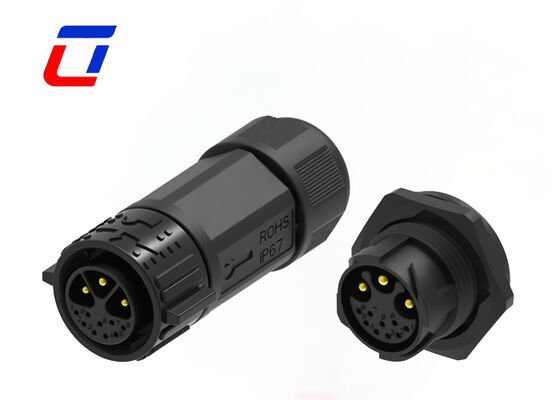

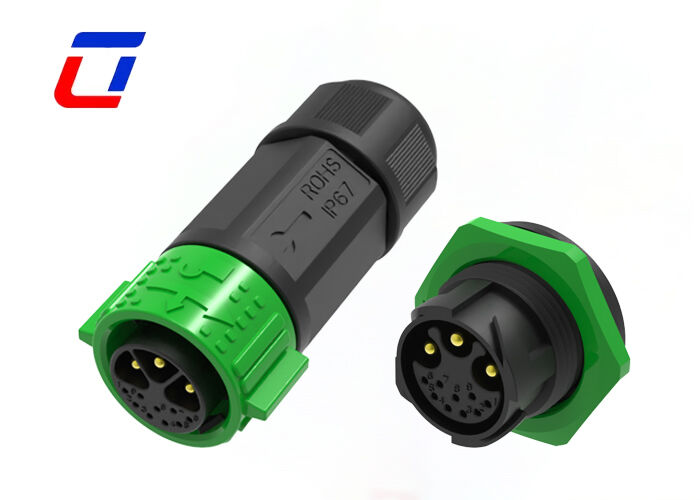

20A M25 Connecteur de données de puissance 3+9

20A M25 Connecteur de données de puissance 3+9

  • 20A M25 Connecteur de données de puissance 3+9
  • 20A M25 Connecteur de données de puissance 3+9
  • 20A M25 Connecteur de données de puissance 3+9
20A M25 Connecteur de données de puissance 3+9
Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Ulinkcon
Certification: CE/Rohs/UL
Numéro de modèle: M25
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Négociable
Détails d'emballage: boîte
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: T/T,D/A,D/P,,L/C
Capacité d'approvisionnement: 100000 paires par mois
Contact
Description de produit détaillée
Nombre de broches: 3+9 broches Actuel: 15A pour l'alimentation + 5A pour les données
Plage de température: -40 ℃ ~ + 105 ℃ Indice d'étanchéité: IP67
Indice de résistance aux flammes: UL94-V0 Matériel: Nylon
Mettre en évidence:

20A M25 prise électrique industrielle

,

Connecteur de données d'alimentation résistant à l'eau IP67

,

connecteur de verrouillage à 3+9 broches

20A M25 Connecteur Industriel Mâle et Femelle à Verrouillage par Pression 3+9 Broches pour Alimentation et Données



Caractéristiques Principales



  • Système de déconnexion rapide par verrouillage par pression
  • Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
  • Version d'assemblage sur site : options fil à fil et fil à carte
  • Courant nominal de 20A pour un fonctionnement de longue durée
  • Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
  • OEM/ODM bienvenus



Secteurs d'application



  • Application de communication
  • machines d'impression de codage de produits
  • codage de produits d'inventaire
  • systèmes à jet d'encre
  • Système solaire
  • équipement industriel à jet d'encre
  • Équipement d'alimentation électrique
  • Équipement médico-légal et de pathologie de laboratoire
  • Équipement de communication
  • Machines lourdes



Détails rapides du 12 brochesConnecteur mâle femelle

  • Structure isolée d'alimentation et de données à 3+9 broches: Adoption d'une conception de partition industrielle exclusive à 3+9 broches avec des canaux physiquement indépendants. Les 3 broches d'alimentation supportent un courant élevé de 15A pour l'alimentation principale de l'équipement, tandis que les 9 broches de signal supportent une transmission de courant faible de 5A pour les données industrielles et les signaux de commande. La conception en boucle isolée élimine la diaphonie électromagnétique et la distorsion du signal, réalisant un câblage intégré et stable pour les équipements industriels.
  • Double courant nominal pour des conditions de travail industrielles professionnelles: Doté d'une adaptation de charge double de 15A+5A, il s'adapte parfaitement aux scénarios doubles d'alimentation industrielle et de transmission de données. La boucle à courant élevé supporte le fonctionnement continu à pleine charge de l'équipement, et la boucle à faible courant assure une transmission de signal de haute précision. Le shunt de courant scientifique évite la surchauffe, le désordre de courant et la défaillance du signal pour un fonctionnement continu industriel de longue durée.
  • Ensemble complet de connecteurs et prises industriels assortis: Équipé de composants de prise et de connecteur mâle et femelle assortis, il est professionnellement conçu pour le raccordement de ports d'équipement industriel et la conversion de lignes. Conforme aux normes d'assemblage industriel, il présente une grande précision de raccordement et une large compatibilité, remplaçant plusieurs connecteurs séparés et simplifiant la structure de câblage interne de l'équipement.
  • Structure autobloquante à verrouillage par pression sans outil anti-vibration: Adoption d'une conception autobloquante par verrouillage par pression industrielle sans filetage, la prise et le connecteur peuvent être verrouillés automatiquement par une simple pression. Optimisé pour les vibrations de l'équipement et la traction externe, il offre d'excellentes performances anti-desserrage et anti-chute. La conception à pression pour libérer permet un assemblage et un démontage manuels rapides sans outils, améliorant considérablement l'efficacité de la production et de la maintenance industrielles.
  • Composants conducteurs de haute précision à faible perte: Construit avec des contacts en cuivre de haute précision et de haute conductivité avec une résistance ultra-faible et une réponse rapide des données. Avec une excellente durabilité de branchement et une résistance à l'oxydation, il maintient des performances conductrices stables pendant un fonctionnement à haute fréquence de longue durée, empêchant efficacement les mauvais contacts, les interruptions de courant et la perte de paquets de données.
  • Boîtier industriel durable à haute résistance: Moulé par injection monobloc en plastique industriel résistant aux flammes, le boîtier présente une excellente isolation, une résistance à la compression et une résistance aux chocs. Il possède une résistance exceptionnelle à la température, au vieillissement et aux flammes, s'adaptant aux environnements industriels difficiles avec poussière, différence de température et légère pollution par l'huile, assurant une durée de vie stable à long terme.




 Caractéristiques du type de produit
 Système de connecteur   Fil à carte
 Scellable   Oui
 Connecteur et terminaisons de contact vers   Fil et câble
 Type de connecteur circulaire   Prise, Réceptacle
 Type de coque   Coque en plastique
 Type de produit   Kit de connecteur
 Caractéristiques de configuration
 Nombre de positions   3+9
 Nombre de positions de signal   9
 Contacts préchargés    Oui
 Caractéristiques électriques
 Tension de fonctionnement (VAC)  600V max.
 Tension de fonctionnement (VDC)  600V max.
 Caractéristiques du corps
 Matériau de la coque   PA66
 Type de matériau d'isolation du connecteur circulaire   Thermoplastique à faible risque d'incendie
 Hermétiquement scellé   Oui
 Style d'entrée   Latéral
 Type de protection environnementale   Scellé par élastomère, Hermétiquement scellé
 Matériau du joint torique   Scellé par élastomère, Hermétiquement scellé
 Protection environnementale   Oui
 Caractéristiques des contacts
 Courant nominal de contact (Max) (A).  20A max.
 Type de contact de connecteur circulaire   Broche-douille
 Fixation mécanique
 Type de montage du connecteur   Montage sur câble (suspendu)
 Type d'alignement d'accouplement   Clé
 Rétention d'accouplement   Avec
 Dimensions
 Taille du fil (AWG)  20AWG, 18AWG, 16AWG,14AWG,
 Conditions d'utilisation
 Plage de température de fonctionnement (°C)  -40 ~105°C
 Niveau d'étanchéité IP   IP67
 Niveau d'étanchéité à la poussière IP   6
 Normes industrielles
 Indice d'inflammabilité UL   UL 94V-0



Dimension de production



20A M25 Connecteur de données de puissance 3+9



Plus de détails techniques



20A M25 Connecteur de données de puissance 3+9



FAQ

Q1 : Quelle est la tension nominale ?

R1 : La tension nominale, également appelée tension de fonctionnement, dépend principalement du matériau d'isolation du connecteur utilisé et de l'espacement entre les contacts. Certains composants ou appareils fonctionnant en dessous de leur tension nominale peuvent ne pas accomplir leurs fonctions.

Q2 : Quelles méthodes d'expédition proposez-vous ? Quel est le délai de livraison ?

R2 : Nous proposons plusieurs options d'expédition : 1) Courrier (DHL/UPS/FedEx) : 3 à 7 jours ouvrables pour les petits colis ; 2) Fret aérien : 7 à 15 jours ouvrables ; 3) Fret maritime : 20 à 45 jours ouvrables. Le délai de livraison varie en fonction de la destination et de la méthode d'expédition.

Q3 : Comment suivre mon envoi ?

R3 : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour obtenir des mises à jour.
