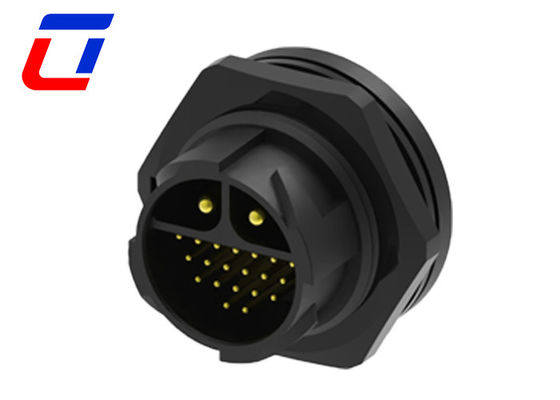

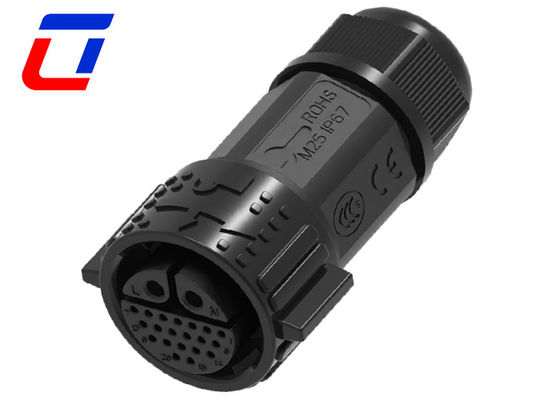

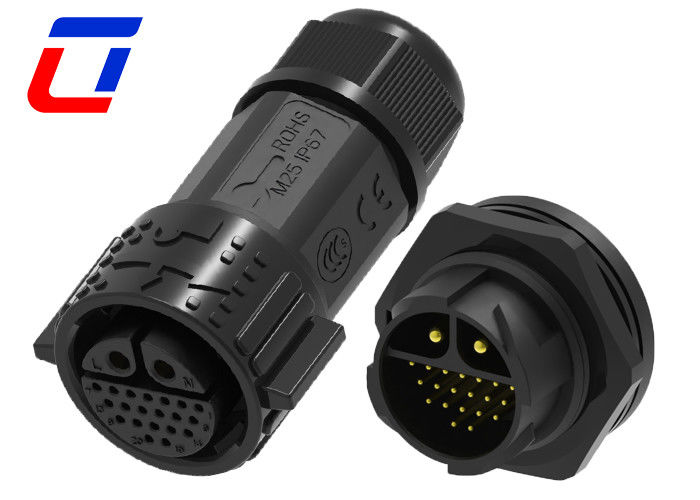

M25 Serrure à pression 2+20 broches mâle femelle connecteurs de câble imperméable à l'eau de calibre 14
Une description rapide
Ce modèle de connecteurs est spécialisé pour diverses applications de signal/données, conception facile d'opération dans le système de verrouillage push, il suffit d'une seconde pour insérer, puis il verrouillera automatiquement.
Dans ce modèle de connecteur, Power & Singal ensemble dans un ensemble de conception est de plus en plus populaire à de nombreux appareils, qui résolvent le connecteur de puissance et de signal séparés en utilisant parfaitement,spécialement pour l'application limitée en espace.
L'assemblage du câble disponible pour les connecteurs multi-points est pris en charge dans Ulinkcon, veuillez simplement partager la demande de câble en détail, un service personnalisé est disponible.
| Paramètres électriques |
| NLes Polonais |
2+20Pin |
| Notation actuelle |
30A au maximum. |
| Rating de la tension |
300VAC au maximum |
| Voltage de durabilité |
Le régulateur de tension doit être équipé d'un système de régulation de tension. |
Principales caractéristiques
- Système de verrouillage rapide par poussée
- Options multi-noyaux: 2Pin, 3Pin, 4Pin, 5Pin pour la puissance
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin et 2+20Pin pour le signal de puissance combiné
- 6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin et 18Pin pour le signal disponible
- Version d'assemblage sur le terrain:à la fois fil à fil et fil à carte options
- Courant nominal 20A pour une longue durée de fonctionnement
- Service d'assemblage de câbles pris en charge, bienvenue sur mesure
- OEM/ODM bienvenue
| Paramètres techniques |
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est apparié |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
Industrie de l'application
- Lumières de croissance
- Application des communications
- machines de codage des produits
- le code du produit de l'inventaire
- systèmes à jet d'encre
- Système solaire
- équipement à jet d'encre industriel
- Équipement électrique
- Équipement de laboratoire de médecine légale et de pathologie
- Équipement de communication
- Machines lourdes
| Paramètres de fonctionnement |
| Rating de la tension |
300VAC au maximum |
| Notation actuelle |
30A au maximum |
| Taille du fil min OD |
3.0 mm ~ 6,0 mm |
| Taille maximale du fil OD |
8.0 mm ~ 10.0 mm |
| Max.Série de section transversale du câble |
0.5 mm2 ~ 4,0 mm2 |
Esquisse de conception
Questions fréquentes
1Q: Êtes-vous une usine ou une société commerciale?
R: Nous sommes une usine située dans le parc industriel d'Ulinkcon, dans le district de Bao'an, à Shenzhen, en Chine
2Q: Comment acheter vos produits?
R: Vous devez faire ce qui suit:
* Confirmez la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage
* Confirmer le câble
* Confirmez la longueur et le matériel du câble.
3. Q: Comment puis-je obtenir des échantillons?
R: C'est un honneur pour moi de vous offrir des échantillons, et le fret doit être payé par vous-même. Vous pouvez me dire votre numéro de messagerie et votre adresse de détail, alors je peux vous envoyer un échantillon à la fois.
4Q: Combien de matériaux pouvez-vous fournir?
R: Il y a des matériaux différents du connecteur et du câble, nous utilisons généralement du PVC/Nylon pour le connecteur du produit, le PVC/ caoutchouc/silicone a été utilisé dans le câble.Bien sûr, nous pouvons également selon vos exigences pour choisir le matériau.
