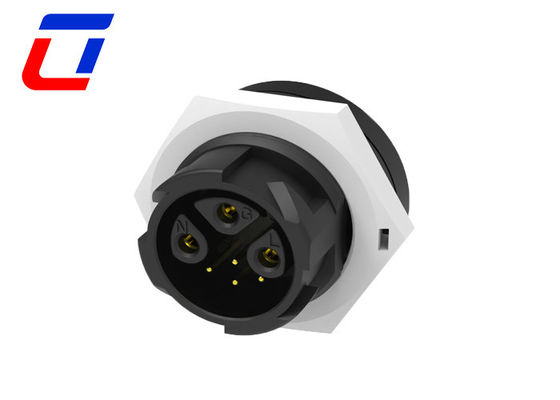

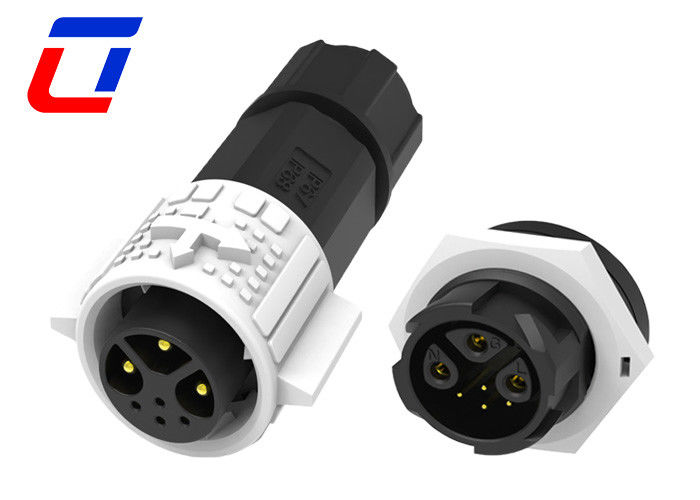

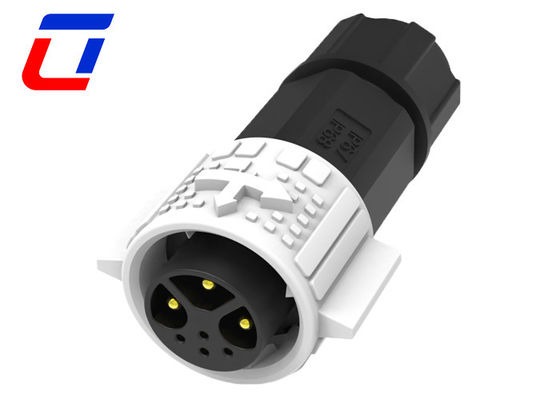

15A Signal d'alimentation 3+4 épingle mâle imperméable à l'eau 7 épingles prise féminine connecteur de montage de panneau
Principales caractéristiques
- Nom du produit:Connecteur de câble imperméable M19
- Spécifications:Accouplement mâle-femme droit, accouplement mâle-femme au coude, câble monté à l'avant, câble monté à l'arrière, moulage par injection intégré
- Mode de couplage:Auto-verrouillage
- Numéro des broches:2 à 24 broches
- Connectez-vous.Type d'assemblage et type d'injection disponibles
- Réseau:Montage avant, montage arrière, montage PCB
- Grade d'étanchéité:Pour les appareils électroniques
- Type de connecteur:Écrou de verrouillage d'assemblage;Soudure d'assemblage;Injection par câble
- Émetteur de fil:1.0 à 6.0 mm2 (18AWG à 10AWG)
- Range de câblage assemblé: 6,0 mm à 16 mm; moulage 6,0 mm à 16,5 mm
- Durée de vie:3000 fois
- Température applicable:-40°C à 105°C
Une description rapide
Push Lock 7 Pin Plug 15A Power Signal Waterproof Male Female Connector est spécialisé pour diverses applications combinées de signal de puissance, conception facile d'opération dans le système de verrouillage push,Juste besoin d'une seconde pour insérer, alors il se verrouillera automatiquement.
Power & Singal ensemble dans un ensemble de conception devient de plus en plus populaire à de nombreux appareils, qui résolvent la puissance et le connecteur de signal séparés en utilisant parfaitement,spécialement pour l'application limitée en espace.
L'assemblage du câble disponible pour les connecteurs multi-points est pris en charge dans Ulinkcon, veuillez simplement partager la demande de câble en détail, un service personnalisé est disponible.
| Paramètres électriques |
| NLes Polonais |
Connecteur étanche à 3+4 broches |
| Notation actuelle |
15 + 5A au plus. |
| Rating de la tension |
300VAC maximum5 |
| Voltage de durabilité |
Le régulateur de tension doit être équipé d'un système de régulation de tension. |
| Paramètres techniques |
| Résistance au contact |
10 mΩ maximum |
| Structure d'isolation |
500 MΩ à 500 VDC |
| Température de fonctionnement |
-40°C à +105°C |
| Classe IP |
IP67 (1m / 30min) lorsqu'il est apparié |
| Matériau de moisissure |
Le PA66 |
| Matériau de contact/terminal |
Lamière plaquée d'or |
| Matériau des joints |
D'une teneur en silicone |
| Paramètres de fonctionnement |
| Rating de la tension |
600VAC au maximum |
| Notation actuelle |
15A au maximum |
| Taille du fil min OD |
3.0 mm ~ 6,0 mm |
| Taille maximale du fil OD |
8.0 mm ~ 10.0 mm |
| Max.Série de section transversale du câble |
0.5 mm2 ~ 2,5 mm2 |
Esquisse de conception
Questions fréquentes
1- Je ne sais pas.Comment pouvez-vous garantir la qualité de la production
C' est ça?
R: Notre qualité de production suit ISO9001. Nous avons 20 ans d'expérience de l'équipe QC. Nous avons un système de contrôle de qualité strict dans notre processus de production.Nous avons 4 fois inspection pour chaque produit fini avant l'emballage Troisième partie en inspection acceptable.
2Q: Comment acheter vos produits?
R: Vous devez faire ce qui suit:
* Confirmez la note actuelle et le nombre de contacts
* Confirmer le style d'assemblage
* Confirmer le câble
* Confirmez la longueur et le matériel du câble.
3- Je ne sais pas.Quand envoyez-vous ma commande?
R: Normalement 2-3 jours après réception de votre paiement, mais il peut être négocié en fonction de la quantité de commande et du calendrier de production.
4- Je ne sais pas.Je peux avoir une étiquette personnalisée?
R: Oui, bien sûr, vous pouvez faire votre propre étiquette privée et emballage, si vous avez besoin de concevoir l'emballage, nous avons également un designer professionnel pour vous servir.
