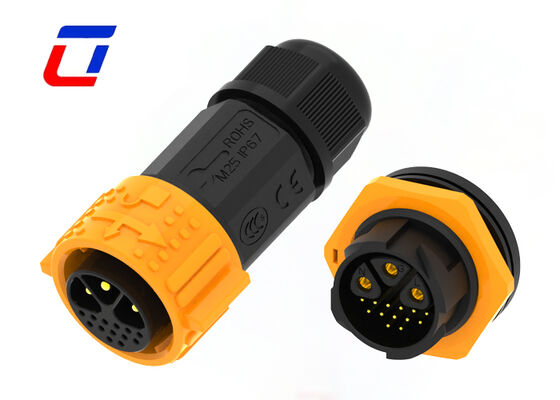

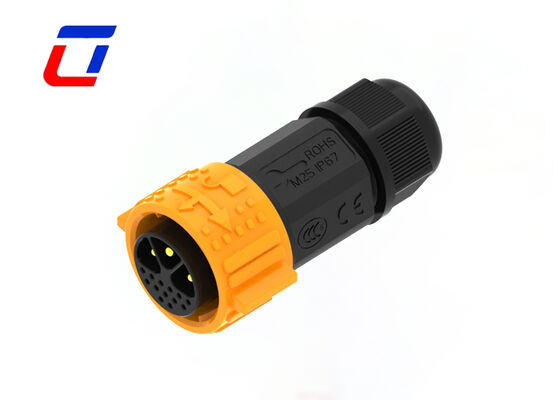

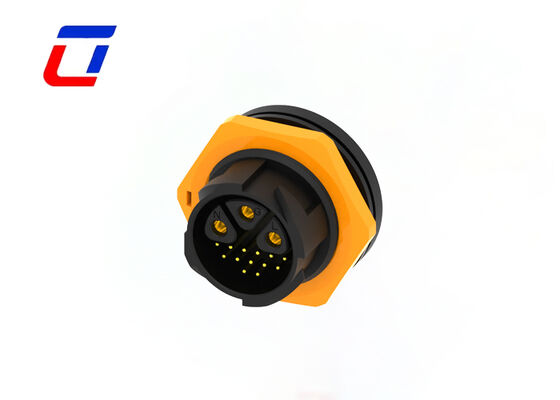

Name: M25 3+13 Panneau à broches monté Connecteur Signal et alimentation IP67 Adaptateur de prise électrique industrielle
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: Négociable USD
Availability: InStock

Aperçu Produits Connecteur hommes-femmes imperméable

M25 3+13 Panneau à broches monté Connecteur Signal et alimentation IP67 Adaptateur de prise électrique industrielle

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs
Numéro de modèle:	M25

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	Boîte
Délai de livraison:	5 à 8 jours ouvrables
Conditions de paiement:	T / T, D / A, D / P, L / C
Capacité d'approvisionnement:	100000 paires par mois

Contact

Description de produit détaillée

Nombre de broches:	3+13PIN	Actuel:	15A+5A
Indice d'étanchéité:	IP67	Plage de température:	-40 ℃ ~ + 105 ℃
Indice de résistance aux flammes:	UL94-V0	matériel de contact:	Laiton Plaqué Or
Mettre en évidence:	Connecteur de montage de panneau M25 IP67 , Adaptateur de prise industrielle à 3+13 broches , connecteur d'alimentation à signal étanche

Connecteur M25 3+13 broches à montage sur panneau, signal et alimentation, prise industrielle IP67

Prise étanche M25 3+13 broches, connecteur de données et d'alimentation IP67, verrouillage rapide

Caractéristiques principales

Système de déverrouillage rapide par pression
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches, 3+2 broches, 3+3 broches, 3+9 broches, 3+13 broches et 2+20 broches
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue pour la personnalisation
OEM/ODM bienvenus

Détails rapides du connecteur 16 broches mâle femelle

1. Spécifications clés

Artisanat de base : la conception de bornes plaquées or améliore la conductivité électrique et les performances anti-oxydation, prolongeant la durée de vie du produit
Détails de l'interface : dimension M25 avec configuration multipin 3+9 broches, permettant l'accouplement mâle-femelle et compatible avec les applications de montage sur panneau
Caractéristiques électriques : courant nominal de 30A et tension nominale de 300V, idéalement adapté aux exigences d'alimentation et de transmission de signal des appareils de puissance moyenne
Performances de protection : la construction étanche assure un fonctionnement fiable dans des environnements extérieurs difficiles, résistant efficacement à l'humidité et à la poussière

2. Avantages clés du produit

Avantages des bornes plaquées or : une résistance de contact minimale assure une transmission électrique efficace et stable, avec une résistance exceptionnelle à l'oxydation et à la corrosion
Installation et accouplement faciles : prend en charge le montage sur panneau, avec une structure d'accouplement mâle-femelle pour un positionnement précis et un assemblage/désassemblage sans tracas
Fonction multipin intégrée : les circuits indépendants 3+9 broches permettent une alimentation simultanée et une transmission de signal multicanal, réalisant une intégration fonctionnelle élevée
Durabilité extérieure : la conception étanche scellée résiste efficacement à la pluie, à l'humidité et à la poussière, ce qui la rend adaptée à un service extérieur à long terme

3. Scénarios d'application

Largement utilisé dans les équipements de surveillance extérieurs, les systèmes d'éclairage extérieurs et autres scénarios nécessitant une alimentation électrique extérieure étanche
Convient aux lignes de production d'automatisation industrielle, aux instruments de test extérieurs et autres équipements qui doivent transmettre simultanément puissance et signaux multicanaux
Applicable à divers besoins de connexion d'équipements électriques extérieurs de puissance moyenne nécessitant un montage sur panneau et un accouplement mâle-femelle

4. Services personnalisés

Fournit des services de personnalisation pour les connecteurs multipin M25 3+9 broches, qui peuvent être adaptés en fonction des dimensions d'installation réelles et des spécifications du câble (diamètre/longueur du fil). Pour la personnalisation, des scénarios d'utilisation détaillés et des paramètres techniques doivent être fournis, et une équipe professionnelle fournira une adaptation exclusive pour le montage sur panneau.

Industries d'application

Application de communication
Machines d'encodage de produits
Encodage de produits en stock
Systèmes à jet d'encre
Système solaire
Équipement industriel à jet d'encre
Équipement électrique
Équipement de laboratoire de criminalistique et de pathologie
Équipement de communication
Machines lourdes

Spécifications techniques

Système de connecteur	Câble à carte
Scellable	Oui
Connecteur et terminaisons de contact vers	Fil et câble
Type de connecteur circulaire	Fiche, prise
Type de coque	Coque en plastique
Type de produit	Kit de connecteur
Nombre de positions	3+13
Nombre de positions de signal	13
Contacts préchargés	Oui
Tension de fonctionnement (VAC)	300V max.
Tension de fonctionnement (VDC)	300V max.
Matériau de la coque	PA66
Type de matériau isolant du connecteur circulaire	Thermoplastique à faible risque d'incendie
Hermétiquement scellé	Oui
Style d'entrée	Côté
Type de protection environnementale	Scellé par élastomère, hermétiquement scellé
Matériau du joint torique	Scellé par élastomère, hermétiquement scellé
Protection environnementale	Oui
Courant nominal de contact (max) (A)	15A max.
Type de contact de connecteur circulaire	Broche-douille
Type de montage du connecteur	Montage sur câble (suspendu)
Type d'alignement d'accouplement	Clé
Rétention d'accouplement	Avec
Taille du fil (AWG)	20AWG, 18AWG, 16AWG, 14AWG
Plage de température de fonctionnement (°C)	-40 ~105°C
Niveau d'étanchéité IP	IP67
Niveau d'étanchéité à la poussière IP	6
Indice d'inflammabilité UL	UL 94V-0

Images du produit

Questions fréquemment posées

Q1 : Quelle est la tension nominale ?

R1 : La tension nominale, également connue sous le nom de tension de fonctionnement, dépend principalement du matériau isolant du connecteur utilisé, de l'espacement entre la taille du contact. Certains composants ou appareils fonctionnant en dessous de leur tension nominale peuvent ne pas accomplir leurs fonctions.

Q2 : Comment passer une commande ? Quel est le processus ?

R2 : Le processus de commande est simple : 1) Confirmer les détails du produit et obtenir une facture pro forma (PI) ; 2) Effectuer l'acompte convenu ; 3) Nous commençons la production et vous tenons informé de l'avancement ; 4) Payer le solde avant l'expédition ; 5) Organiser la livraison et fournir les informations de suivi.

Q3 : Comment suivre mon expédition ?

R3 : Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour des mises à jour.
