Connecteur mâle M19 9 broches - Connecteur industriel étanche IP67
Connecteur de données M19 9 broches étanche IP67
Caractéristiques principales
- Système de verrouillage par pression à libération rapide pour une connexion facile
- Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour applications d'alimentation
- Options combinées alimentation/signal : 3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches
- Options de signal : 6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches
- Version d'assemblage sur site avec options fil à fil et fil à carte
- Courant nominal de 5A pour un fonctionnement continu
- Service d'assemblage de câbles pris en charge avec options personnalisées disponibles
- Services OEM/ODM bienvenus
Secteurs d'application
- Lampes de croissance
- Équipement de communication
- Machines d'encodage de produits
- Systèmes d'encodage de produits d'inventaire
- Systèmes à jet d'encre
- Systèmes solaires
- Équipement industriel à jet d'encre
- Équipement d'énergie électrique
- Équipement de laboratoire de criminalistique et de pathologie
- Machines lourdes
Présentation du produit
Étanche à l'eau et à la poussière IP67
Protection classée IP67, adaptée aux environnements extérieurs et industriels difficiles, stable et sûre.
Conception circulaire standard M19
Taille circulaire standard M19, bonne compatibilité, installation et remplacement faciles.
Connecteur de données 9 broches
Configuration à 9 broches dédiée à la transmission stable de données et de signaux dans les systèmes de contrôle.
Mécanisme de verrouillage par pression
Connexion rapide par verrouillage par pression, sans outil, branchement rapide et connexion stable.

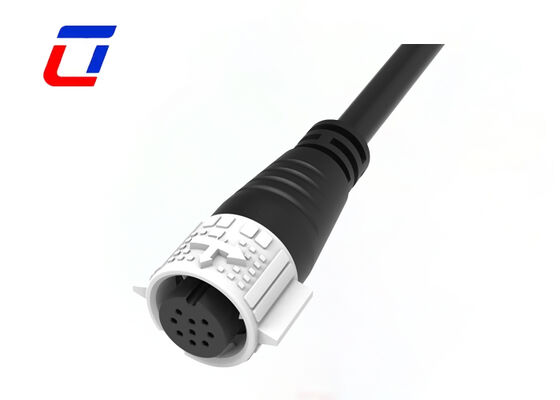

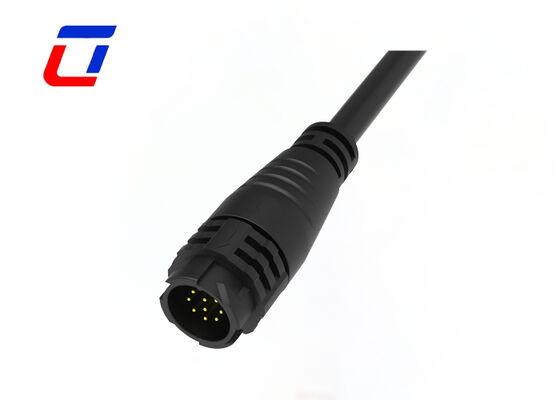

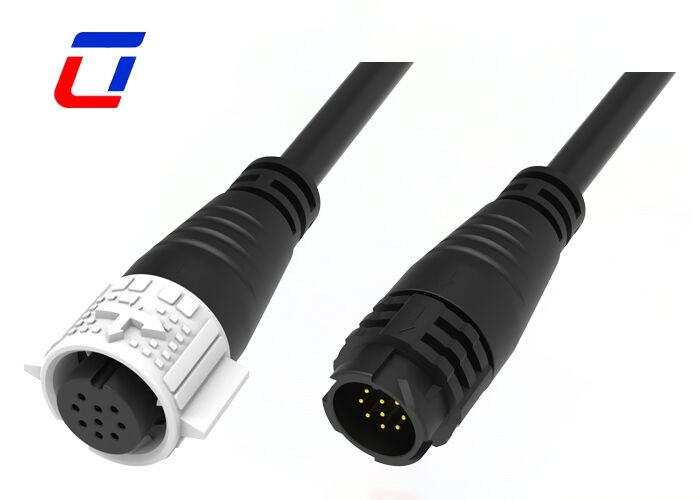

Type de câble mâle et femelle
Joint bout à bout mâle et femelle pour la connexion de câbles, pratique pour le câblage et la maintenance sur site.
ODM pris en charge
Fabricant professionnel prenant en charge la personnalisation ODM pour répondre aux différentes exigences du projet.
Paramètres électriques
| Nombre de pôles |
9 broches |
| Courant nominal |
5A max |
| Tension nominale |
60VAC max |
| Tension de tenue |
500VAC @ 60s |
Paramètres techniques
| Résistance de contact |
10 mΩ max |
| Structure d'isolation |
500 MΩ à 500VDC |
| Température de fonctionnement |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) une fois accouplé |
| Matériau du moule |
PA66 |
| Matériau du contact/terminal |
Laiton plaqué or |
| Matériau du joint |
Silicone |
Paramètres de fonctionnement
| Tension nominale |
300VAC max |
| Courant nominal |
5A max |
| Diamètre extérieur minimum du fil |
3.0mm ~ 6.0mm |
| Diamètre extérieur maximum du fil |
8.0mm ~ 10.0mm |
| Surface de section transversale maximale du câble |
0.5mm² ~ 2.5mm² |
Schéma de conception
Questions fréquemment posées
Q: Êtes-vous une usine ou une société commerciale ?
R: Nous sommes une usine située dans le parc industriel d'Ulinkcon, district de Bao'an, Shenzhen, Chine.
Q: Comment suivre mon expédition ?
R: Une fois les marchandises expédiées, nous vous enverrons le numéro de suivi et le lien de la plateforme logistique. Vous pouvez suivre le statut en temps réel en ligne ou contacter notre équipe pour des mises à jour.
Q: Comment puis-je obtenir des échantillons ?
R: Nous sommes heureux de fournir des échantillons, les frais de transport étant à la charge du client. Veuillez fournir votre numéro de compte de coursier et votre adresse détaillée pour un envoi d'échantillons immédiat.
Q: Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?
R: Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.
