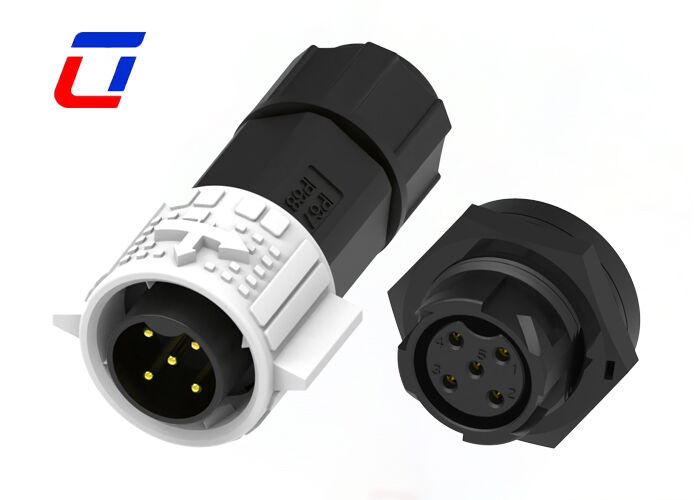

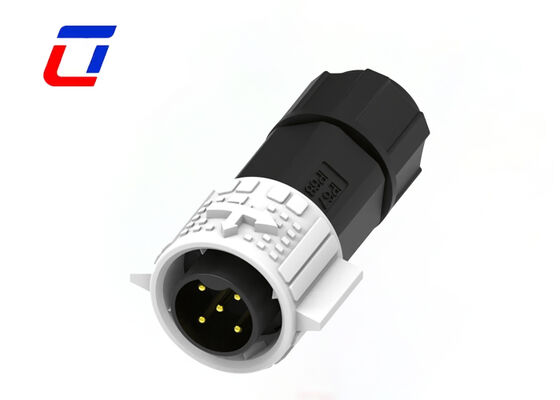

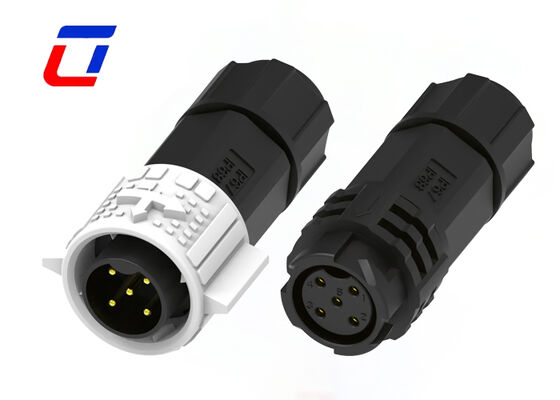

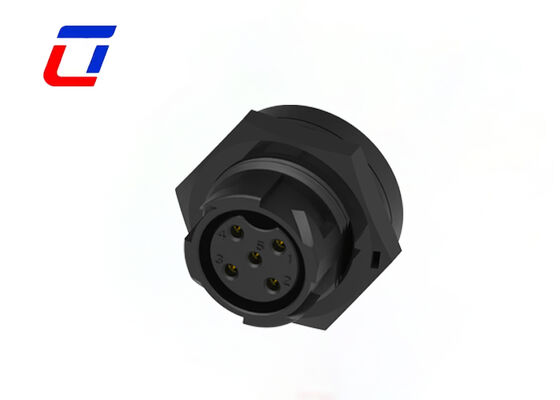

Name: Connecteurs électriques étanches IP67 à verrouillage rapide 20A M19 5 broches mâle femelle en plastique
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Aperçu Produits Connecteur hommes-femmes imperméable

Connecteurs électriques étanches IP67 à verrouillage rapide 20A M19 5 broches mâle femelle en plastique

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	Ulinkcon
Certification:	CE/Rohs/TUV/UL
Numéro de modèle:	M19

Conditions de paiement et expédition:

Quantité de commande min:	Négociation
Prix:	Négociable
Détails d'emballage:	1. Sac en plastique ; 2. Carton ; 3. Selon les exigences du client
Délai de livraison:	3 ~ 6 jours ouvrables
Conditions de paiement:	T / T, D / P, L / C, D / A, Western Union,
Capacité d'approvisionnement:	100 000 paires mensuellement

Contact

Description de produit détaillée

ÉPINGLE:	Pin 5	Tension nominale:	300V
Indice de résistance aux flammes:	UL94-V0	Matériel:	Nylon
Niveau de protection:	IP67	Température de fonctionnement:	-40 ℃ ~ + 105 ℃
Mettre en évidence:	20A connecteurs électriques étanches , Connecteur à verrouillage rapide M19 5 broches , Connecteur mâle femelle en plastique étanche IP67

Connecteurs électriques étanches à verrouillage rapide 20A IP67 M19 5 broches mâle femelle en plastique

Caractéristiques principales

Système de libération rapide à verrouillage par pression
Options multicœurs : 2 broches, 3 broches, 4 broches, 5 broches pour l'alimentation
3+2 broches, 3+3 broches, 3+4 broches, 3+5 broches, 3+9 broches et 2+20 broches pour la combinaison alimentation/signal
6 broches, 7 broches, 8 broches, 9 broches, 10 broches, 11 broches, 12 broches, 14 broches, 16 broches et 18 broches pour le signal disponibles
Version d'assemblage sur site : options fil à fil et fil à carte
Courant nominal de 20A pour un fonctionnement de longue durée
Service d'assemblage de câbles pris en charge, bienvenue à la personnalisation
OEM/ODM bienvenus

Description rapide

Le connecteur électrique étanche à verrouillage rapide M19 5 broches IP67 de Ulinkcon est spécialement optimisé pour la transmission de courant élevé de 20A. Adoptant une structure d'isolation entièrement en plastique mâle et femelle sans fonction de données complexe, il se concentre purement sur une connexion électrique extérieure stable. Équipé d'une conception de verrouillage automatique rapide et d'une protection toutes saisons IP67, il offre une forte capacité de charge, une installation facile et une sécurité élevée, idéal pour les équipements électriques extérieurs et les systèmes d'alimentation d'éclairage.

Disposition électrique pure à 5 broches et courant élevé de 20A: Disposition optimisée à 5 broches uniquement pour l'alimentation avec une zone conductrice agrandie prend en charge la transmission de courant élevé continu de 20A. La faible génération de chaleur et la faible chute de tension garantissent une sortie d'alimentation pure et stable sans charge de circuit de signal, répondant parfaitement aux exigences d'alimentation basse tension à haute puissance.
Étanche à l'eau et à la poussière de grade IP67: Les joints d'étanchéité de précision intégrés forment une cavité entièrement fermée pour atteindre la protection IP67. Il résiste efficacement aux éclaboussures de pluie, à l'accumulation d'eau, à la poussière et à l'érosion par l'humidité, garantissant un fonctionnement fiable par tous les temps pour les équipements extérieurs installés à l'extérieur et fixés au mur.
Structure mâle et femelle isolée entièrement en plastique: Adopte un plastique isolant de haute résistance sans pièces métalliques exposées. Excellente performance d'isolation pour éviter les fuites électriques, améliorant considérablement la performance de sécurité pour les projets de câblage électrique extérieur.
Connexion rapide sans outil: La structure standard à auto-verrouillage par encliquetage permet un assemblage rapide par enfichage et verrouillage sans outils. Il améliore l'efficacité pour le câblage en masse et la maintenance quotidienne. La conception de verrouillage renforcée est antivibratoire et anti-desserrage pour assurer une connexion d'alimentation ininterrompue.
Transmission de puissance pure à faible perte: La structure des broches est professionnellement optimisée pour la transmission de courant élevé. Sans interférence de circuit de signal, il évite les échauffements anormaux, l'atténuation de puissance et l'instabilité de tension, garantissant un fonctionnement stable à pleine charge à long terme des appareils électriques extérieurs.
Résistance aux intempéries et large compatibilité d'ingénierie: Le boîtier résistant aux UV, à la température et au vieillissement, ainsi que les broches conductrices résistantes à la corrosion s'adaptent aux environnements extérieurs difficiles. Largement appliqué dans l'alimentation d'éclairage extérieur, les équipements électriques industriels et les modules d'alimentation de jardin. Des tests stricts en usine garantissent une qualité d'approvisionnement de masse stable.

Paramètres électriques
Nombre de pôles	5 broches
Courant nominal	20A max.
Tension nominale	300VAC max.
Tension de tenue	1000VAC @ 60 s.

Paramètres techniques
Résistance de contact	10 mΩ max.
Structure d'isolation	500 MΩ à 500VDC
Température de fonctionnement	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) lorsqu'accouplé
Matériau du moule	PA66
Matériau du contact/terminal	Laiton plaqué or
Matériau du joint	Silicone

Paramètres de fonctionnement
Tension nominale	600VAC max.
Courant nominal	15A max.
Diamètre extérieur du fil minimum	3.0mm ~ 6.0mm
Diamètre extérieur du fil maximum	8.0mm ~ 10.0mm
Surface de section transversale maximale du câble	0.5mm² ~ 2.5mm²

Industries d'application

Lampes de croissance
Application de communication
machines d'impression de produits
codage de produits d'inventaire
systèmes à jet d'encre
Système solaire
équipement industriel à jet d'encre
Équipement d'alimentation électrique
Équipement de laboratoire de médecine légale et de pathologie
Équipement de communication
Machines lourdes

Croquis de conception

FAQ

1. Q: Y a-t-il une réduction pour les commandes en grande quantité ?

R: Oui, nous offrons des réductions échelonnées pour les commandes en gros. Plus vous commandez, plus le prix est compétitif. Veuillez nous informer de la quantité attendue pour un devis personnalisé.

2. Q: Vos produits sont-ils certifiés ? Quelles certifications avez-vous ?
R: Tous nos produits sont certifiés RoHS, CE et autres normes internationales. Des certifications spécifiques (par exemple, FCC, UL) peuvent être fournies sur demande en fonction de votre marché cible.

3. Q: Comment puis-je passer une commande ? Quel est le processus ?

R: Le processus de commande est simple : 1) Confirmer les détails du produit et obtenir une facture pro forma (PI) ; 2) Effectuer l'acompte convenu ; 3) Nous commençons la production et vous tenons informé de l'avancement ; 4) Payer le solde avant l'expédition ; 5) Organiser la livraison et fournir les informations de suivi.
